B.6 Piani di Frequenze della IARU: L'Organizzazione dell'Etere 📻📊
Benvenuti nel mondo organizzato dei piani di frequenze IARU! L'International Amateur Radio Union coordina l'uso armonioso delle bande radioamatoriali in tutto il mondo, prevenendo interferenze e massimizzando le opportunità di comunicazione. Scopriamo insieme questi piani dettagliati che rendono possibile l'ordine nell'etere caotico delle radiofrequenze!
🏛️ Che cos'è la IARU?
L'International Amateur Radio Union è l'organizzazione mondiale che rappresenta i radioamatori presso l'ITU e le autorità nazionali.
Struttura della IARU
- Fondazione: 1925
- Sede: Newington, Connecticut (USA)
- Membri: 160 associazioni nazionali
- Obiettivo: Promuovere il radioamatoriale mondiale
Organizzazione Regionale
La IARU è divisa in 3 regioni corrispondenti all'ITU:
- Regione 1: Europa, Africa, Medio Oriente
- Regione 2: Americhe
- Regione 3: Asia, Oceania
Diagramma Organizzazione IARU
🎯 Obiettivi dei Piani di Frequenze
I piani IARU hanno obiettivi chiari per l'uso efficiente dello spettro.
Obiettivi Principali
- Prevenire interferenze: Separare modi e usi incompatibili
- Massimizzare opportunità: Consentire diversi tipi di comunicazione
- Standardizzazione: Procedure uniformi mondiali
- Evoluzione: Adattarsi a nuove tecnologie
Benefici per i Radioamatori
- Ordine: Frequenze prevedibili per ogni attività
- Sicurezza: Riduzione conflitti tra stazioni
- Efficienza: Uso ottimale delle bande limitate
- Internazionalità: Stessi piani in tutto il mondo
📊 Struttura dei Piani per Banda
Ogni banda ha un piano dettagliato con segmenti dedicati a diversi modi e usi.
Panoramica Allocazione Bande HF

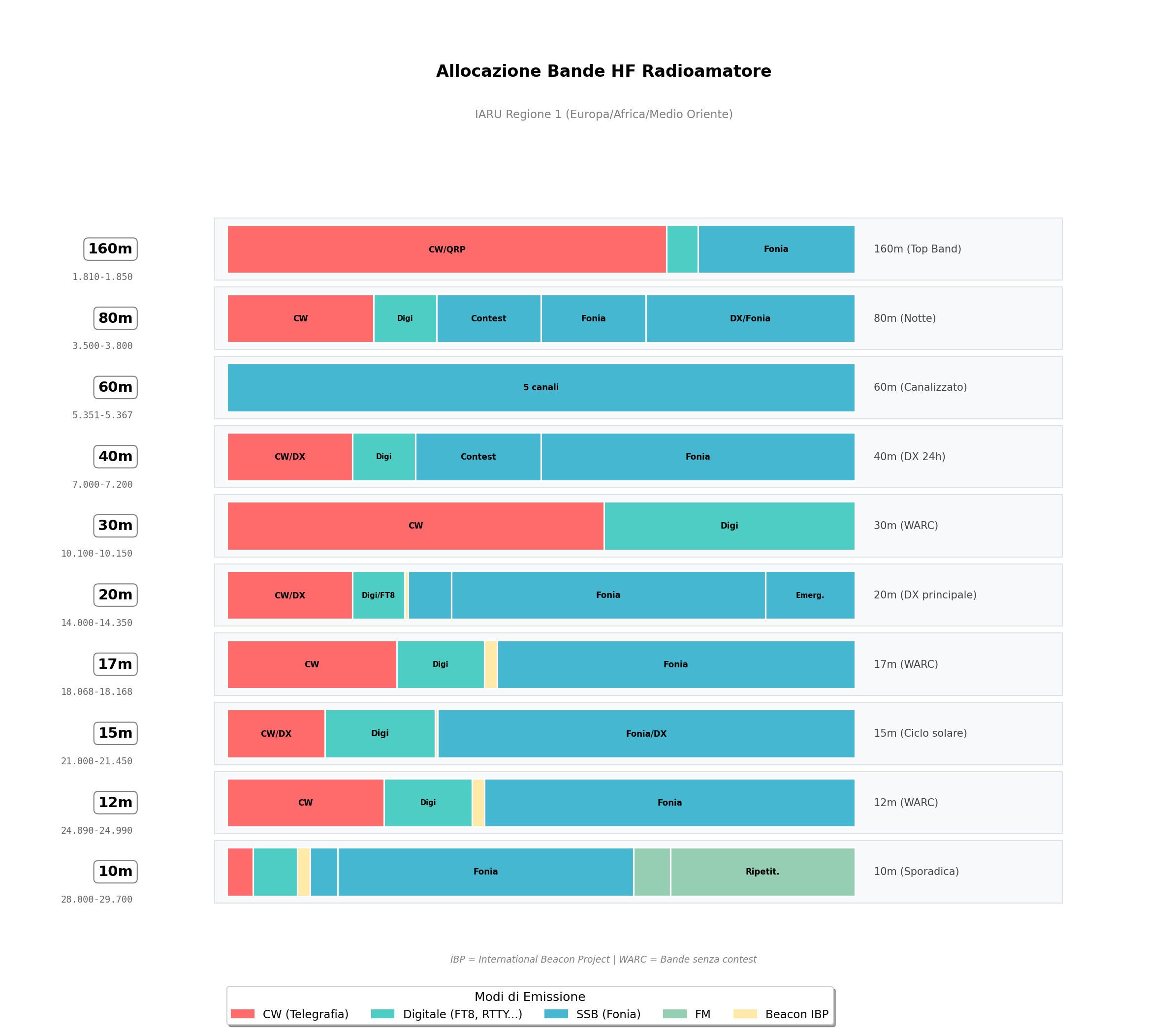

Figura: Allocazione delle bande HF radioamatoriali secondo il piano IARU Regione 1. I colori identificano i diversi modi di emissione.
Banda 160m (1.810–1.850 kHz)
L'allocazione ITU Regione 1 copre solo 1.810–1.850 kHz (primario). Alcuni paesi Regione 1, in base alla nota 5.99, possono estendere l'allocazione fino a 2.000 kHz. In Italia il PNRF assegna come primario solo 1.830–1.850 kHz.
| Segmento | Frequenza (kHz) | Uso Principale | Note |
|---|---|---|---|
| CW | 1.810-1.838 | CW | Intercontinentale, DX window |
| CW/SSB | 1.838-1.840 | CW/SSB/Digi | Transizione |
| SSB | 1.840-1.850 | SSB | Contatti fonia |
In Italia, l'allocazione primaria PNRF parte da 1.830 kHz (non da 1.810). La porzione 1.810–1.830 non e' allocata al servizio radioamatore nel PNRF.
Diagramma Banda 160m
🌍 Differenze Regionali
I piani variano leggermente tra le regioni per adattarsi alle esigenze locali.
Regione 1 (Europa/Africa)
- Enfasi CW/Digital: Molte stazioni esperte
- SSB contenuto: Meno spazio per voce
- Beacon: Segmenti dedicati ai beacon
Regione 2 (Americhe)
- SSB prominente: Cultura vocale americana
- CW ridotto: Meno operatori CW
- AM: Presenza di AM in alcune bande
Regione 3 (Asia/Oceania)
- CW forte: Tradizione asiatica
- SSB crescente: Crescita comunità
- Digital: Aumento dei modi digitali
Esempio: Banda 40m
Regione 1: 7.000-7.030 CW, 7.030-7.050 Digi, 7.050-7.100 SSB
Regione 2: 7.000-7.025 CW, 7.025-7.125 SSB, 7.125-7.150 Digi
Regione 3: 7.000-7.040 CW, 7.040-7.080 Digi, 7.080-7.100 SSB
📈 Piani Dettagliati per Banda
Banda 80m (3.5 MHz)
| Segmento | Frequenza | Uso | Regione 1 | Regione 2 | Regione 3 |
|---|---|---|---|---|---|
| CW | 3.500-3.520 | CW | ✓ | ✓ | ✓ |
| Digi | 3.520-3.530 | Digi | ✓ | ✓ | ✓ |
| SSB | 3.530-3.570 | SSB | ✓ | ✓ | ✓ |
| CW | 3.570-3.580 | CW | ✓ | ✓ | ✓ |
| Digi | 3.580-3.590 | Digi | ✓ | ✓ | ✓ |
| SSB | 3.590-3.600 | SSB | ✓ | ✓ | ✓ |
| CW | 3.600-3.620 | CW | ✓ | ✓ | ✓ |
| Digi | 3.620-3.630 | Digi | ✓ | ✓ | ✓ |
| SSB | 3.630-3.700 | SSB | ✓ | ✓ | ✓ |
| CW | 3.700-3.720 | CW | ✓ | ✓ | ✓ |
| Digi | 3.720-3.730 | Digi | ✓ | ✓ | ✓ |
| SSB | 3.730-3.750 | SSB | ✓ | ✓ | ✓ |
| CW | 3.750-3.760 | CW | ✓ | ✓ | ✓ |
| Digi | 3.760-3.770 | Digi | ✓ | ✓ | ✓ |
| SSB | 3.770-3.800 | SSB | ✓ | ✓ | ✓ |
Banda 40m (7 MHz)
| Segmento | Frequenza | Uso | Note |
|---|---|---|---|
| CW | 7.000-7.030 | CW | DX eccellente |
| Digi | 7.030-7.050 | Digi | FT8, JT65 |
| SSB | 7.050-7.100 | SSB | Contatti mondiali |
| CW | 7.100-7.125 | CW | Secondario |
| Digi | 7.125-7.150 | Digi | Secondario |
| SSB | 7.150-7.200 | SSB | Secondario |
Banda 20m (14 MHz)
| Segmento | Frequenza | Uso | Popolarità |
|---|---|---|---|
| CW | 14.000-14.025 | CW | Alta |
| Digi | 14.025-14.050 | Digi | FT8 dominante |
| SSB | 14.050-14.150 | SSB | Molto usata |
| CW | 14.150-14.175 | CW | Secondario |
| Digi | 14.175-14.200 | Digi | Secondario |
| SSB | 14.200-14.250 | SSB | Secondario |
| CW | 14.250-14.275 | CW | Secondario |
| Digi | 14.275-14.300 | Digi | Secondario |
| SSB | 14.300-14.350 | SSB | Secondario |
📡 Bande VHF/UHF
Panoramica Allocazione VHF/UHF

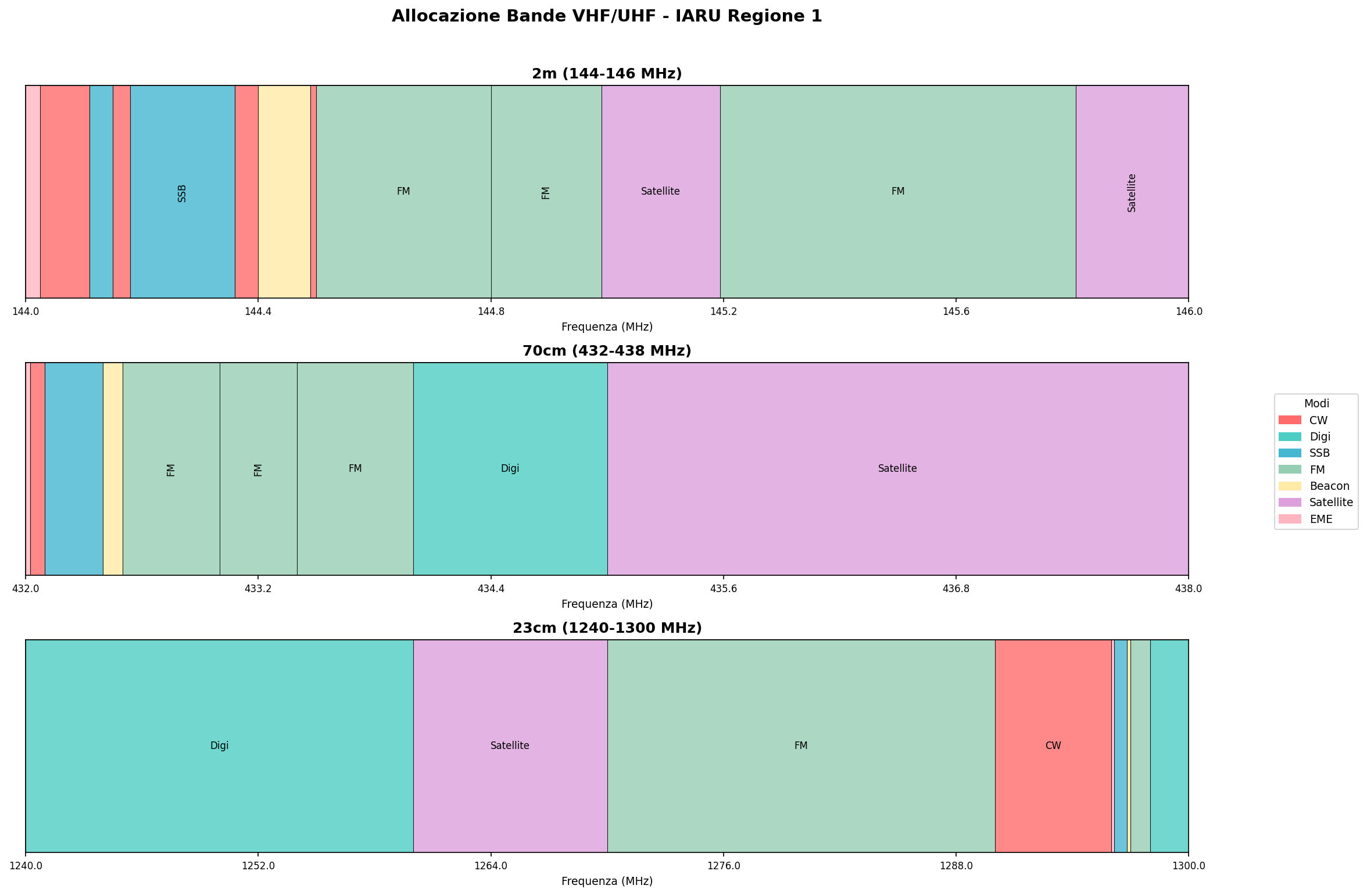

Figura: Allocazione delle bande VHF e UHF (2m, 70cm, 23cm) secondo il piano IARU Regione 1.
Banda 2m (144–146 MHz)
In Italia (PNRF nota 69): 144,0–145,8 MHz e' ad uso esclusivo del servizio radioamatore; 145,8–146,0 MHz e' ad uso esclusivo del servizio radioamatore via satellite.
| Segmento | Frequenza (MHz) | Uso | Note |
|---|---|---|---|
| CW/SSB | 144.000–144.150 | CW, SSB, EME | EME e CW DX |
| SSB | 144.150–144.400 | SSB | Contatti fonia |
| Beacon | 144.400–144.490 | Beacon | Propagazione |
| Tutti modi | 144.500–144.794 | Tutti modi | |
| Digi | 144.794–144.990 | Modi digitali | APRS 144.800 |
| Beacon | 144.990–145.194 | Beacon | |
| FM simplex | 145.194–145.594 | FM simplex | Chiamata 145.500 |
| FM ripetitori | 145.594–145.800 | FM ripetitori | Uscite ripetitori |
| Satellite | 145.800–146.000 | Satellite | Solo radioamatore-satellite (nota 69 PNRF) |
Banda 70cm (430–438 MHz)
In Italia (PNRF): 430–434 MHz secondario, 435–436 MHz primario (anche satellite), 436–438 MHz secondario.
| Segmento | Frequenza (MHz) | Uso | Note |
|---|---|---|---|
| CW/SSB | 430.000–430.100 | CW, SSB, EME | EME, weak signal |
| CW/SSB | 430.100–430.400 | CW/SSB | Contatti bande strette |
| Beacon | 430.400–430.600 | Beacon | Propagazione |
| Tutti modi | 430.600–431.975 | Tutti modi | FM simplex, digitale |
| FM ripetitori | 431.975–432.000 | FM | Input ripetitori |
| CW/SSB/EME | 432.000–432.100 | CW, SSB, EME | EME window |
| SSB/CW | 432.100–432.400 | SSB, CW | Contatti bande strette |
| Tutti modi | 432.400–433.400 | Tutti modi | FM simplex, digi |
| FM simplex | 433.400–433.600 | FM simplex | Chiamata 433.500 |
| FM ripetitori | 433.600–434.000 | FM ripetitori | Uscite ripetitori |
| ATV | 434.000–435.000 | ATV | Amateur Television |
| Satellite | 435.000–438.000 | Satellite | Uplink/downlink satellite |
🔄 Modi Speciali e Segmenti
Legenda Modi di Emissione

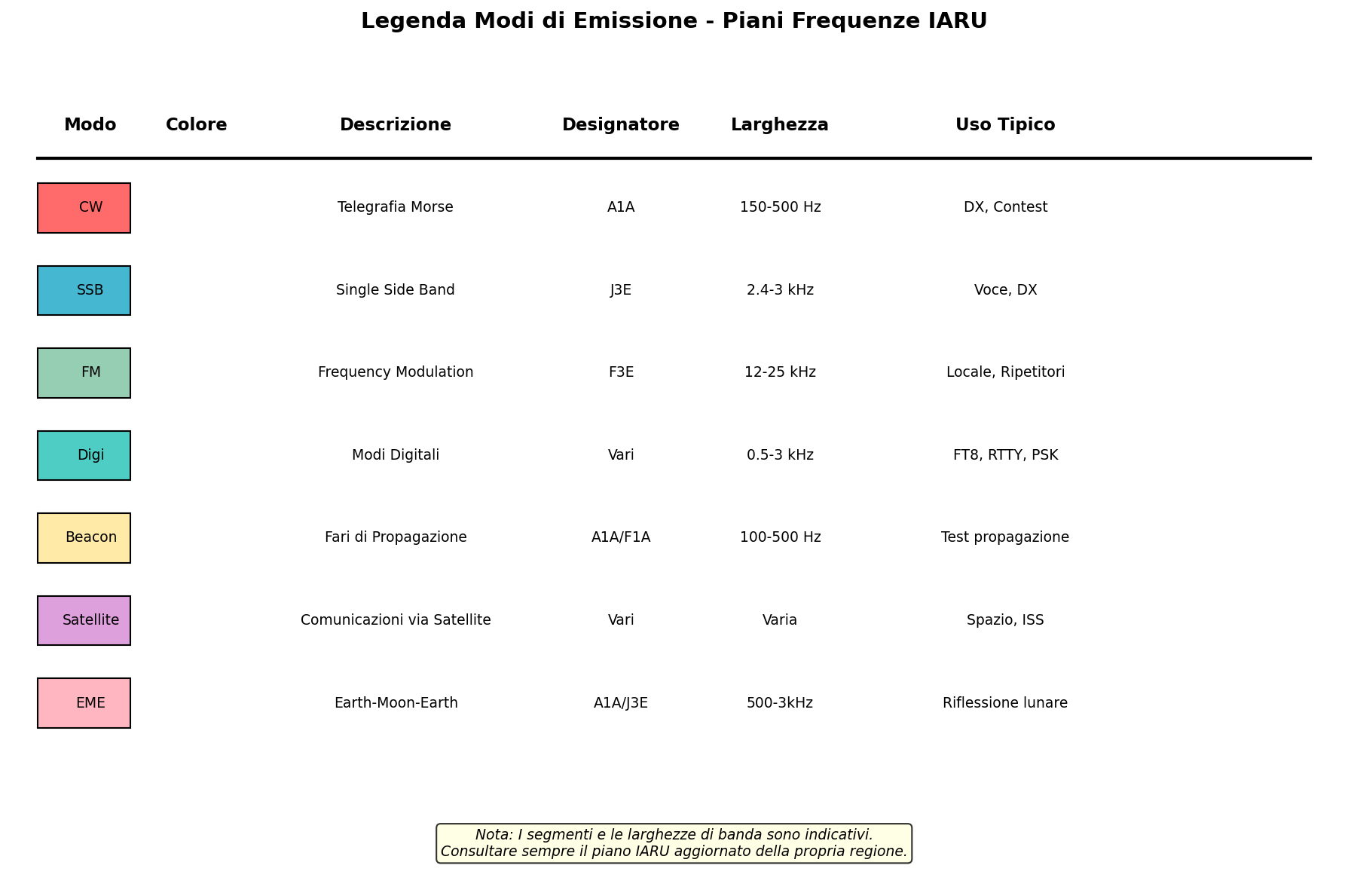

Figura: Riepilogo dei modi di emissione con designatori, larghezze di banda e usi tipici.
Panoramica Modi Digitali
I modi digitali sono diventati fondamentali nel radioamatorismo moderno. Ecco una panoramica completa:

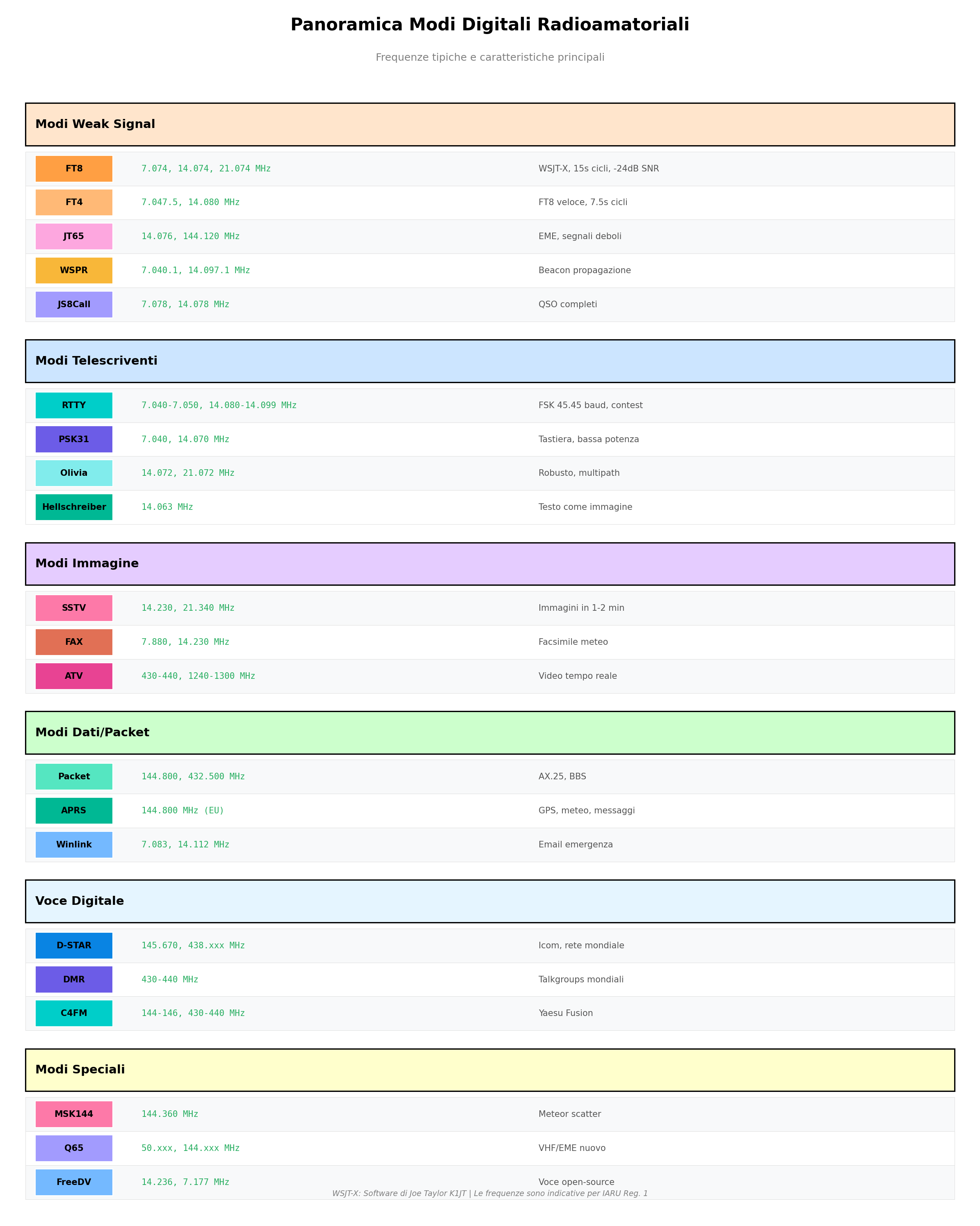

Figura: Panoramica completa dei modi digitali radioamatoriali: FT8, RTTY, PSK31, SSTV, FAX, APRS, Winlink e altri.
Frequenze Standard Modi Digitali HF

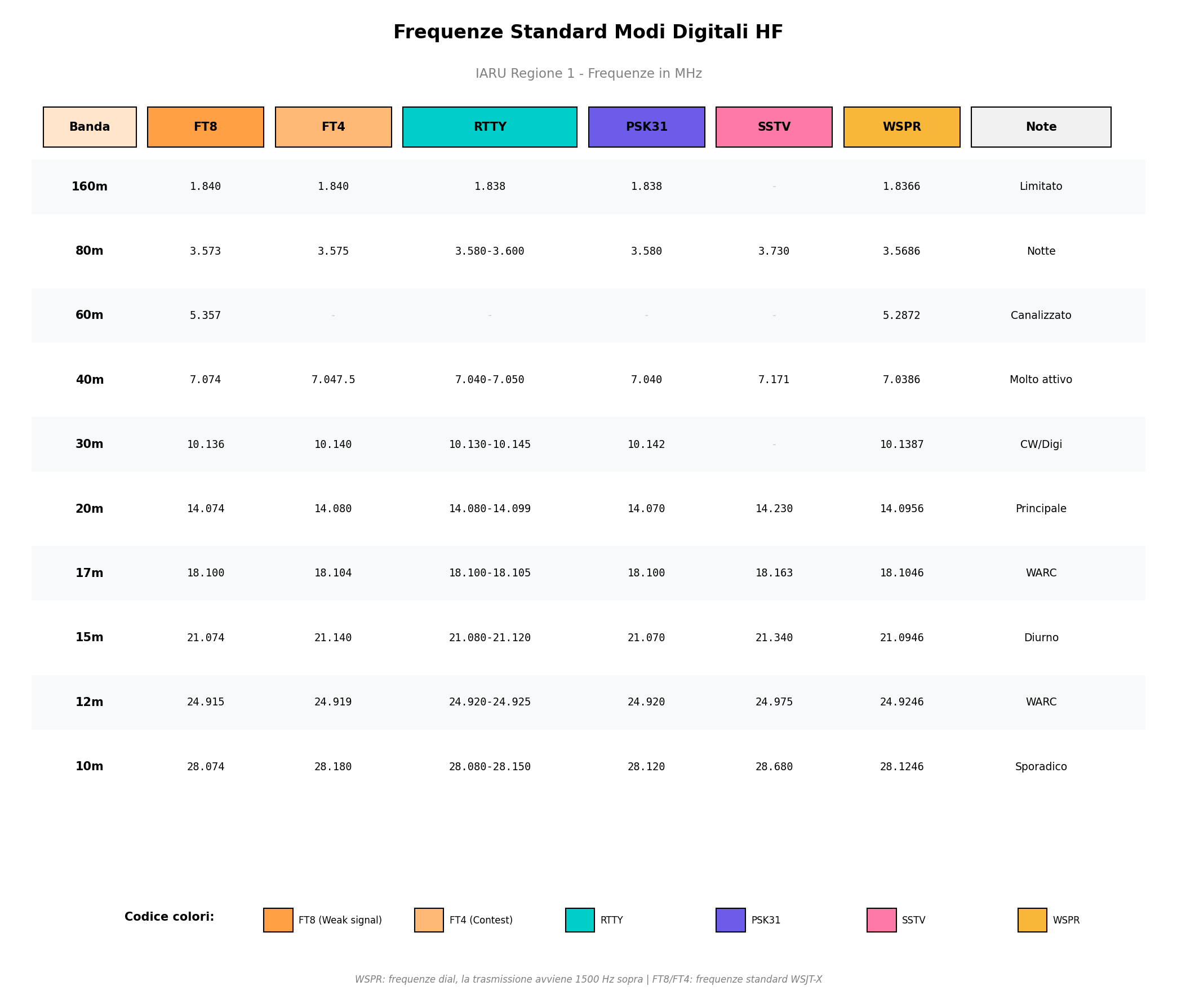

Figura: Tabella frequenze standard per i principali modi digitali sulle bande HF.
Beacon
- Scopo: Test propagazione e calibrazione
- Frequenze: Segmenti dedicati (es. 14.100 MHz)
- Modi: CW, FM continui
Satellite
- 2m: 145.800-146.000 MHz (uso esclusivo satellite in Italia, nota 69 PNRF)
- 70cm: 435.000-438.000 MHz (uplink/downlink)
- Modi: FM, SSB, CW, modi digitali
EME (Luna)
- 2m: 144.000-144.100 MHz
- 70cm: 432.000-432.100 MHz
- Modo: CW, SSB
Aurora
- Frequenze: Bande HF basse durante aurore
- Modo: CW principalmente
- Condizioni: Attività geomagnetica
📋 Uso Pratico dei Piani
Come Leggere un Piano
- Identificare banda: Es. 40m = 7 MHz
- Controllare regione: IARU Region 1 per Italia
- Trovare segmento: Per il modo desiderato
- Rispettare limiti: Non trasmettere fuori segmento
Esempio Pratico: Contatto SSB su 20m
- Banda: 20m (14 MHz)
- Modo: SSB
- Segmento: 14.050-14.150 MHz (Regione 1)
- Frequenza tipica: 14.250 MHz
- Note: Evitare 14.100 (beacon)
Diagramma Uso Piano
📊 Visualizzazioni per Modulazione e Applicazione
Per facilitare la comprensione dei piani di frequenza, ecco alcune visualizzazioni organizzate per tipo di modulazione e per applicazione tipica.
Frequenze Raggruppate per Modulazione

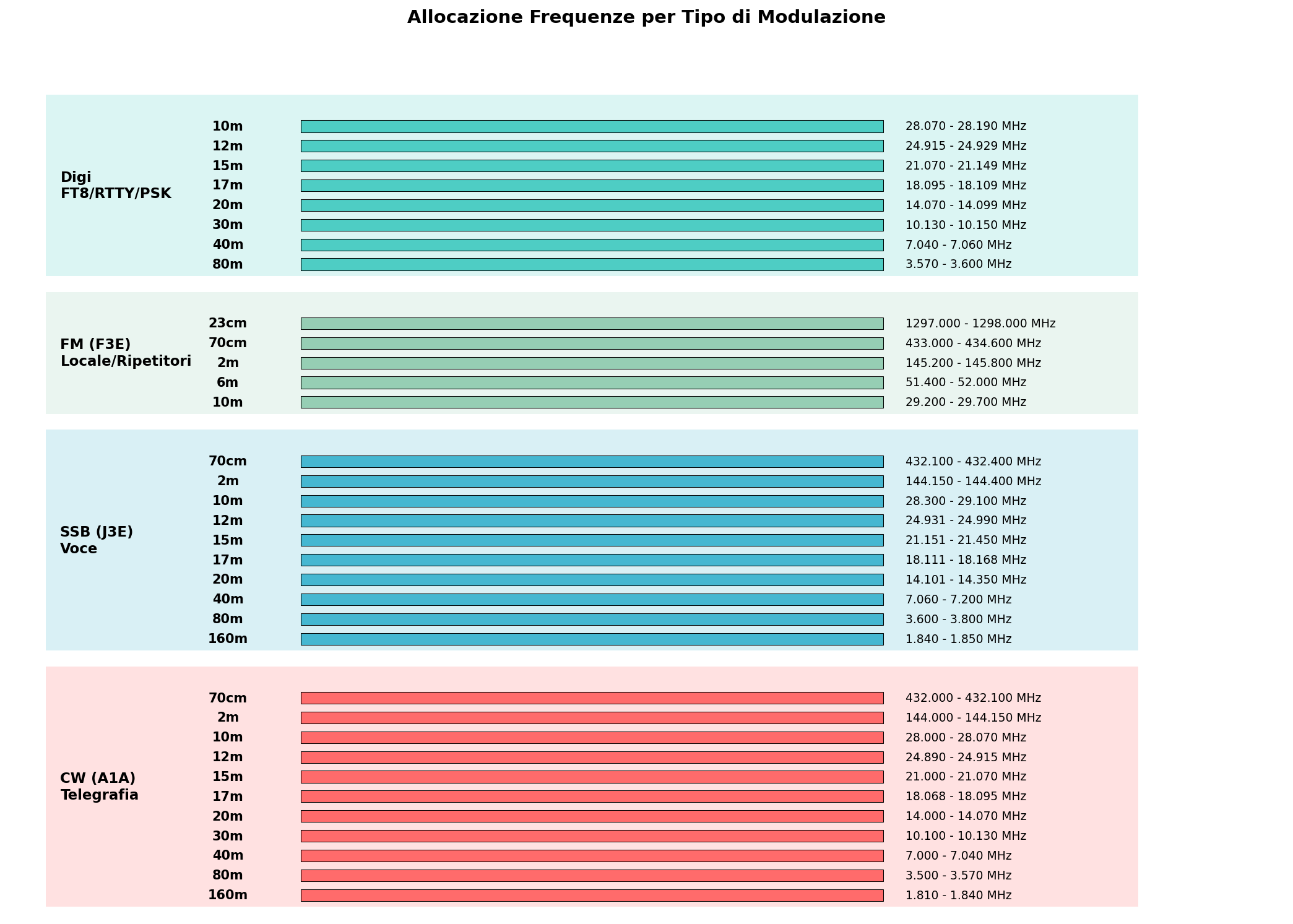

Figura: Allocazione delle frequenze raggruppate per tipo di modulazione (CW, SSB, FM, Digitali).
Frequenze Raggruppate per Applicazione

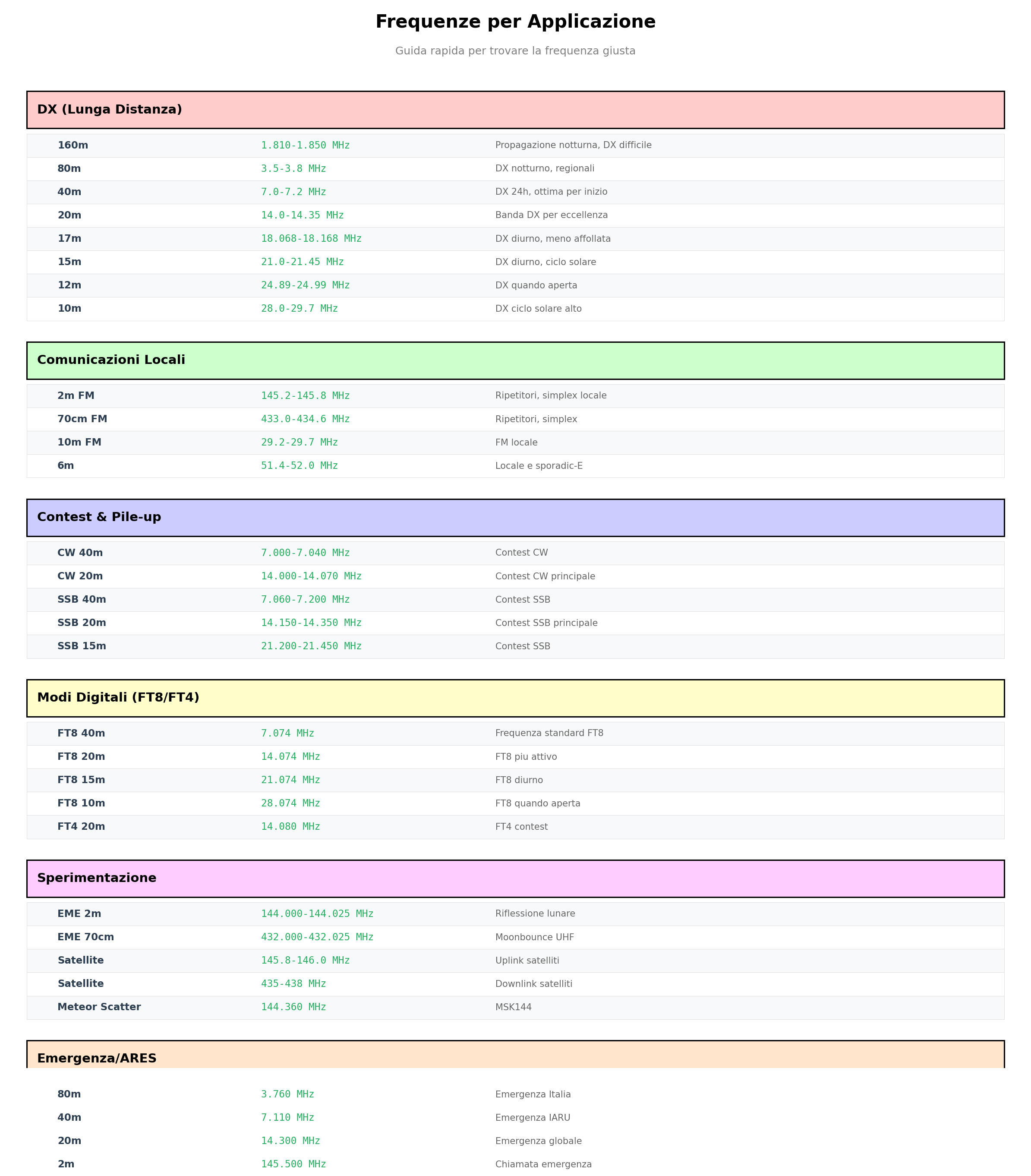

Figura: Allocazione delle frequenze raggruppate per applicazione tipica: DX, comunicazioni locali, contest, modi digitali, sperimentazione ed emergenza.
🇮🇹 Normativa Italiana
Panoramica Normativa Bande

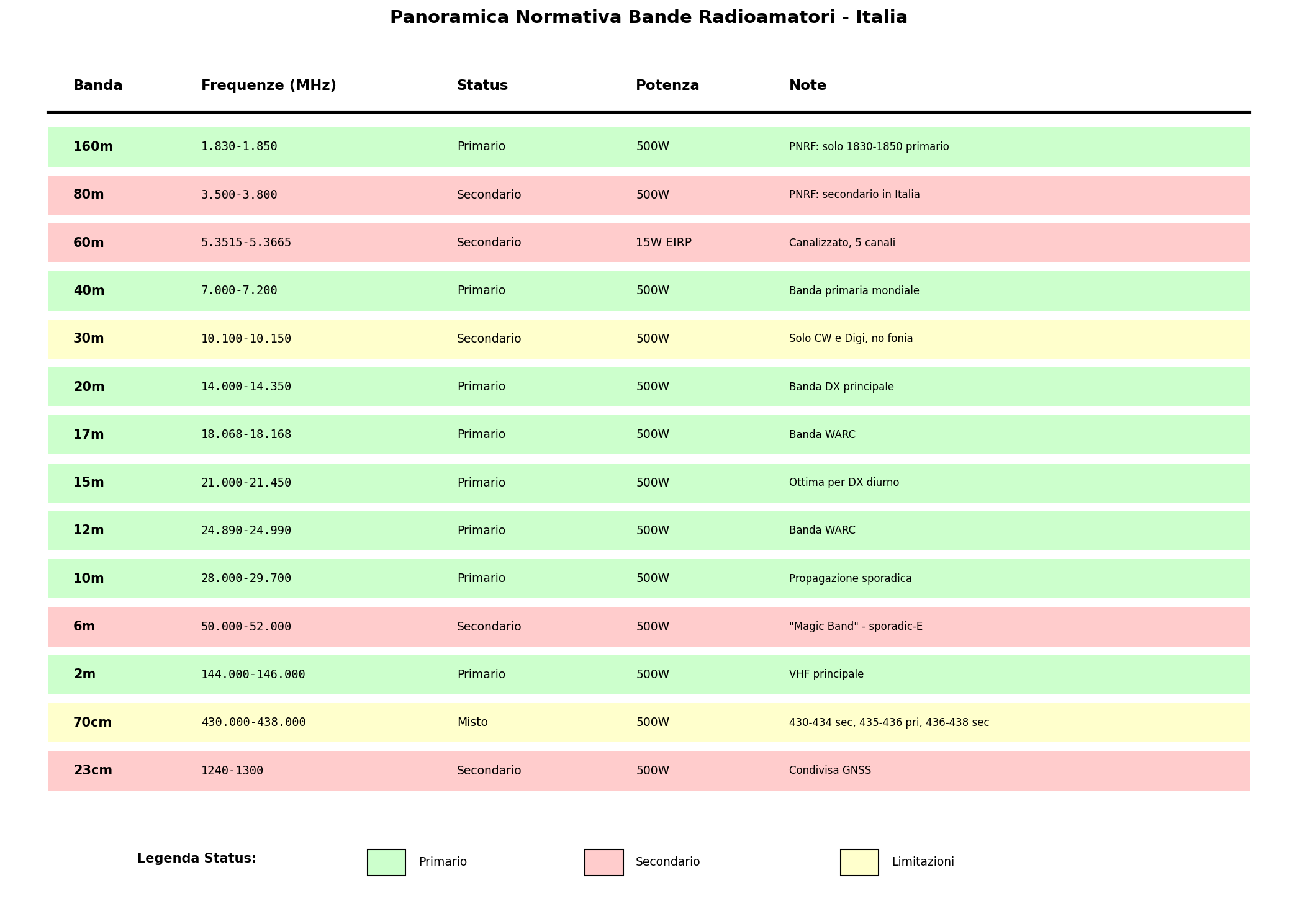

Figura: Stato normativo delle bande radioamatoriali in Italia (Primario/Secondario) con note specifiche.
Potenze Massime per Banda (Classe A)

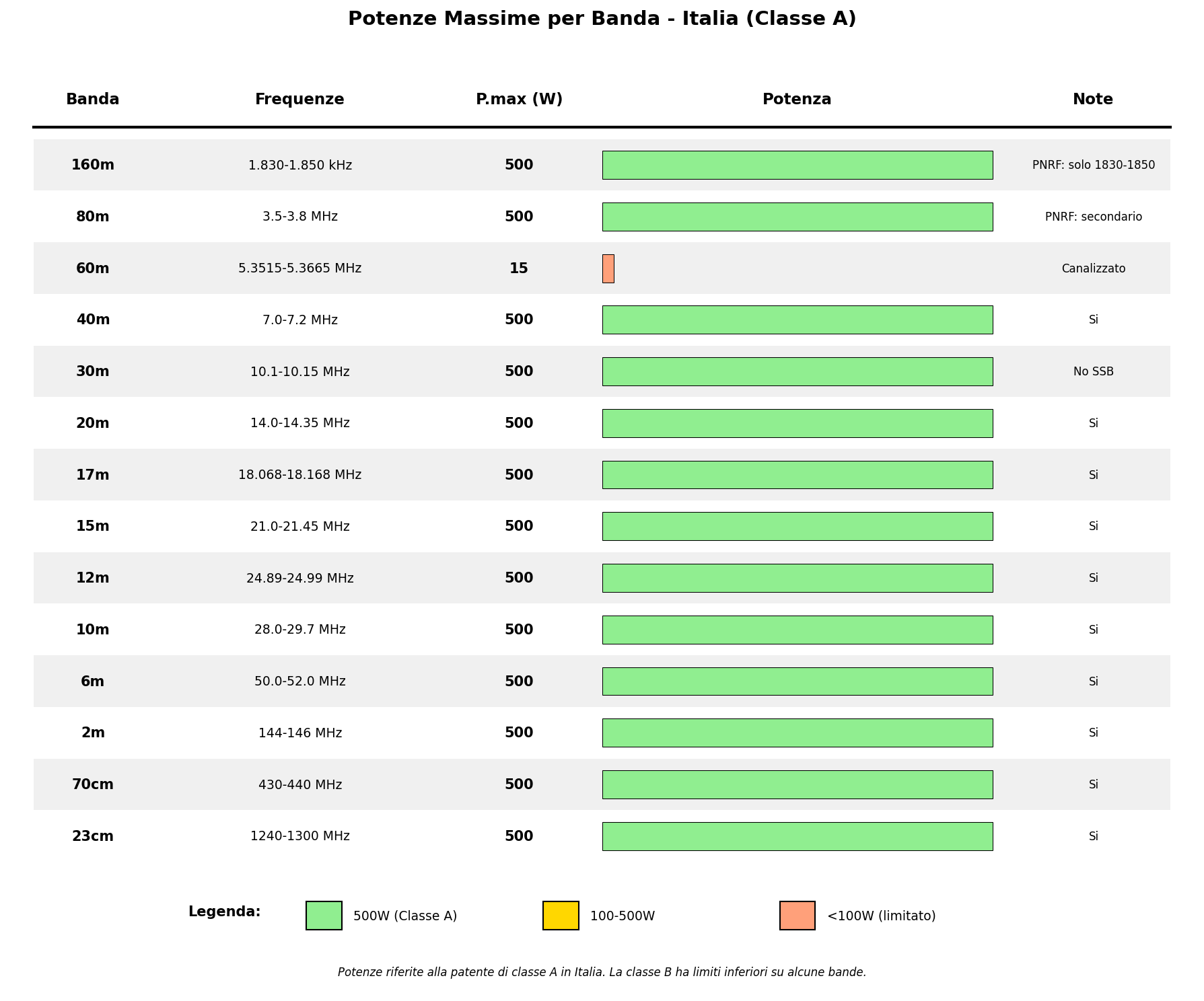

Figura: Limiti di potenza massima per banda secondo la normativa italiana per la patente di classe A.
🎯 Importanza dei Piani IARU
Per i Radioamatori
- Ordine: Evita caos frequenze
- Efficienza: Uso ottimale risorse limitate
- Qualità: Migliora rapporti segnale
- Internazionalità: Standard mondiali
Per la Comunità
- Protezione: Preserva bande da interferenze
- Innovazione: Spazio per nuove tecnologie
- Educazione: Insegna disciplina tecnica
- Collaborazione: Unisce radioamatori mondiali
🔄 Aggiornamenti dei Piani
Processo di Revisione
- Proposte: Da membri IARU
- Studi: Commissioni tecniche
- Conferenze: Approvazione regionale
- Pubblicazione: Nuovi piani
Adattamenti Moderni
- Digital: Nuovi segmenti per FT8, FT4
- Satellite: Frequenze dedicate
- Emergenze: Bande riservate
- Nuove bande: 60m (5 MHz), 2200m e 630m aggiunte
🧠 Quiz di Ripasso
Testa le tue conoscenze sui piani frequenze IARU!
Domanda 1: Qual è l'obiettivo principale dei piani IARU?
- A) Limitare l'uso delle frequenze
- B) Prevenire interferenze e organizzare l'uso delle bande
- C) Tassare l'uso delle frequenze
- D) Vietare alcuni modi di trasmissione
Risposta
B) Prevenire interferenze e organizzare l'uso delle bande
I piani IARU organizzano l'uso delle frequenze per evitare conflitti e massimizzare l'efficienza.
Domanda 2: In quale segmento della banda 20m si trova tipicamente l'SSB?
- A) 14.000-14.025 MHz
- B) 14.025-14.050 MHz
- C) 14.050-14.150 MHz
- D) 14.150-14.175 MHz
Risposta
C) 14.050-14.150 MHz
Il segmento 14.050-14.150 MHz è dedicato all'SSB nella banda 20m.
Domanda 3: Quante regioni ha la IARU?
- A) 1
- B) 2
- C) 3
- D) 4
Risposta
C) 3
La IARU ha 3 regioni corrispondenti all'UIT: 1 (Europa/Africa), 2 (Americhe), 3 (Asia/Oceania).
Domanda 4: Quale frequenza è tipicamente usata per FT8 su 40m?
- A) 7.000 MHz
- B) 7.030 MHz
- C) 7.050 MHz
- D) 7.100 MHz
Risposta
B) 7.030 MHz
Il segmento 7.030-7.050 MHz è dedicato ai modi digitali come FT8 nella banda 40m.
Domanda 5: Cosa sono i "beacon" nei piani IARU?
- A) Stazioni di soccorso
- B) Segnali di test per propagazione
- C) Stazioni ripetitore
- D) Stazioni speciali per contest
Risposta
B) Segnali di test per propagazione
I beacon sono trasmissioni continue usate per testare le condizioni di propagazione.
Conclusione
I piani di frequenze IARU sono la colonna portante dell'ordine radioamatoriale mondiale. Senza questi piani dettagliati, l'etere sarebbe un caos di interferenze e conflitti. Rispettandoli, contribuiamo tutti a mantenere un ambiente radio pulito ed efficiente, dove ogni radioamatore può trovare il suo spazio per esplorare l'eccitante mondo delle comunicazioni! 📻📊
Questa pagina tratta gli argomenti della Sezione B.6 del Programma d'esame per il conseguimento della patente di radioamatore (Sub Allegato D al D.Lgs. 259/2003). Le bande di frequenza assegnate al servizio di radioamatore sono definite nel Regolamento delle Radiocomunicazioni UIT (Art. 5). Le allocazioni nazionali italiane sono definite nel Piano Nazionale di Ripartizione delle Frequenze (PNRF), Decreto 31 agosto 2022.
