6.1 Tipi di Antenne: Gli Occhi e le Orecchie della Radio 📡👁️
Benvenuti nel mondo affascinante delle antenne! Le antenne sono i dispositivi che trasformano le onde radio in segnali elettrici e viceversa. Come occhi e orecchie della nostra stazione radio, catturano e irradiano le onde elettromagnetiche. Scopriamo insieme i principali tipi di antenne radioamatoriali, dalle semplici ai sofisticate, con i loro principi di funzionamento e applicazioni pratiche!
📏 Il Dipolo a Mezz'onda Alimentato al Centro
Il dipolo a mezz'onda è l'antenna più semplice e fondamentale in radioamatoriale.
Principio di Funzionamento
- Lunghezza: λ/2 (mezz'onda)
- Alimentazione: Centro del dipolo
- Impedenza: Circa 73 ohm
- Polarizzazione: Orizzontale o verticale
Costruzione Pratica
Formula lunghezza: L = 142.5 / f (MHz) metri
Esempio: Per 14.250 MHz (20m), L = 142.5 / 14.25 ≈ 10 metri
Diagramma Dipolo a Mezz'onda
Diagramma di Radiazione del Dipolo
Il dipolo a mezz'onda irradia con un pattern a "figura 8", con massima radiazione perpendicolare all'asse dell'antenna e nulli lungo l'asse stesso.
Diagramma polare del dipolo: massima radiazione a 90° dall'antenna, nulli alle estremità.
📏 Dipolo a Mezz'onda Alimentato all'Estremità
Questa variante alimenta il dipolo da un'estremità invece che dal centro.
Caratteristiche
- Alimentazione: Estremità di un braccio
- Impedenza: Alta (migliaia di ohm)
- Vantaggio: Facilita l'accordatura
- Svantaggio: Richiede adattatore di impedenza
Uso Pratico
Comune nelle antenne portatili dove l'accordatura è critica.
🔄 Dipolo Ripiegato
Il dipolo ripiegato è una variante del dipolo standard con migliorata larghezza di banda.
Principio
- Struttura: Due conduttori paralleli ripiegati
- Impedenza: Circa 300 ohm
- Larghezza di banda: Maggiore del dipolo semplice
- Guadagno: Identico al dipolo semplice (2.15 dBi)
Diagramma Dipolo Ripiegato
📐 Antenna Verticale in Quarto d'Onda
L'antenna verticale quarter-wave è ideale per spazi limitati.
Caratteristiche
- Lunghezza: λ/4
- Impedenza: 36-50 ohm
- Sistema terra: Richiede radial sottostanti
- Polarizzazione: Verticale
- Diagramma: Onnidirezionale orizzontale
Formula Lunghezza
L = 71.25 / f (MHz) metri
Esempio: 3.75m per 14.250 MHz
Diagramma Antenna Verticale
Diagramma di Radiazione Verticale
L'antenna verticale quarter-wave irradia in modo omnidirezionale sul piano orizzontale (azimutale), ideale per comunicazioni in tutte le direzioni.
Pattern azimutale: radiazione uniforme a 360°.

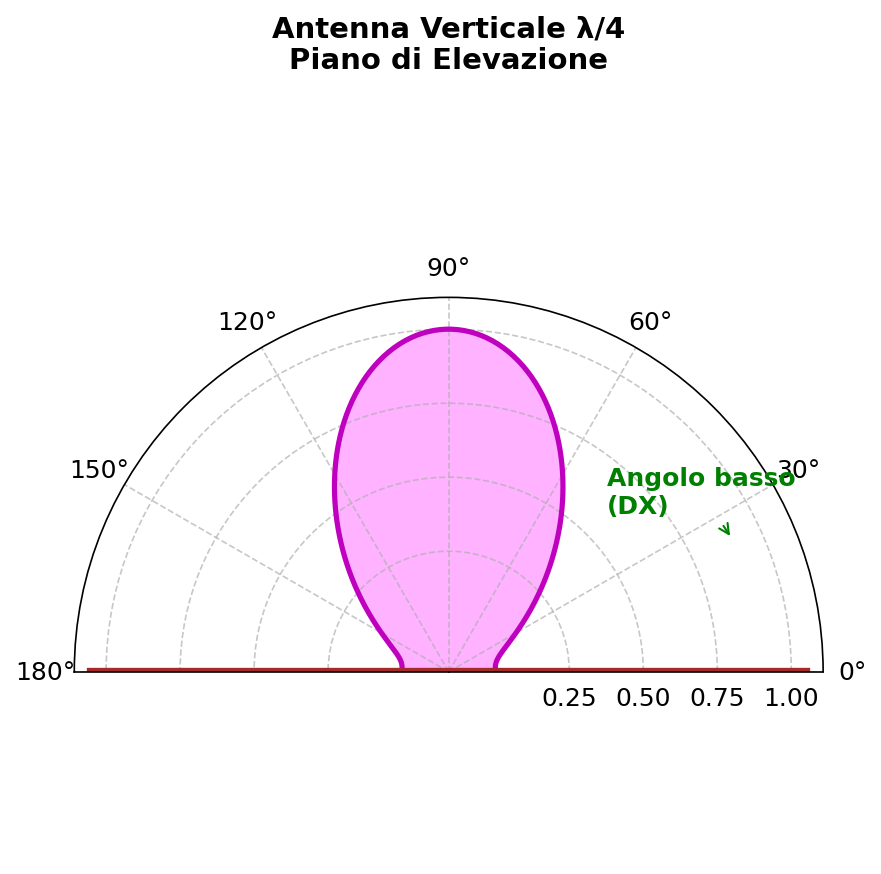

Pattern di elevazione: massima radiazione a basso angolo, ottimale per DX.
📡 Antenne con Riflettore e/o Direttore (Yagi)
Le antenne Yagi sono antenne direttive ad alto guadagno.
Componenti
- Elemento attivo: Dipolo alimentato
- Direttore: Elemento più corto davanti
- Riflettore: Elemento più lungo dietro
- Boom: Struttura di supporto
Caratteristiche
- Guadagno: 6-20 dBi
- Larghezza fascio: 30-60 gradi
- Polarizzazione: Lineare
- Applicazioni: DX, contest
Diagramma Antenna Yagi
Diagramma di Radiazione Yagi
L'antenna Yagi presenta un pattern direttivo con un lobo principale pronunciato nella direzione dei direttori e un rapporto avanti-dietro (F/B) tipico di 15-20 dB.
Pattern direttivo Yagi 3 elementi: lobo principale stretto, alta direttività.
🥣 Antenne Paraboliche
Le antenne paraboliche sono usate per microonde e comunicazione satellitare.
Principio
- Paraboloide: Riflettore parabolico
- Feed: Alimentatore al fuoco
- Guadagno: Molto alto (20-60 dBi)
- Direttività: Molto elevata
Applicazioni Radioamatoriali
- Comunicazione satellitare: AMSAT
- Microwave: 23cm, 13cm, 6cm
- EME: Earth-Moon-Earth
Diagramma Antenna Parabolica
🔄 Antenna Loop (Quadro Magnetico)
L'antenna loop è un'antenna compatta ideale per spazi ristretti e ricezione a basso rumore.
Caratteristiche
- Forma: Circolare o quadrata
- Dimensione: Da piccola (1m) a full-size (λ)
- Impedenza: Variabile con dimensione
- Polarizzazione: Dipende dall'orientamento
Tipi di Loop
| Tipo | Dimensione | Uso |
|---|---|---|
| Loop piccolo | < 0.1λ | Ricezione, direzione finding |
| Loop medio | 0.1-0.5λ | TX/RX compromesso |
| Full-size loop | ~λ | TX/RX efficiente |

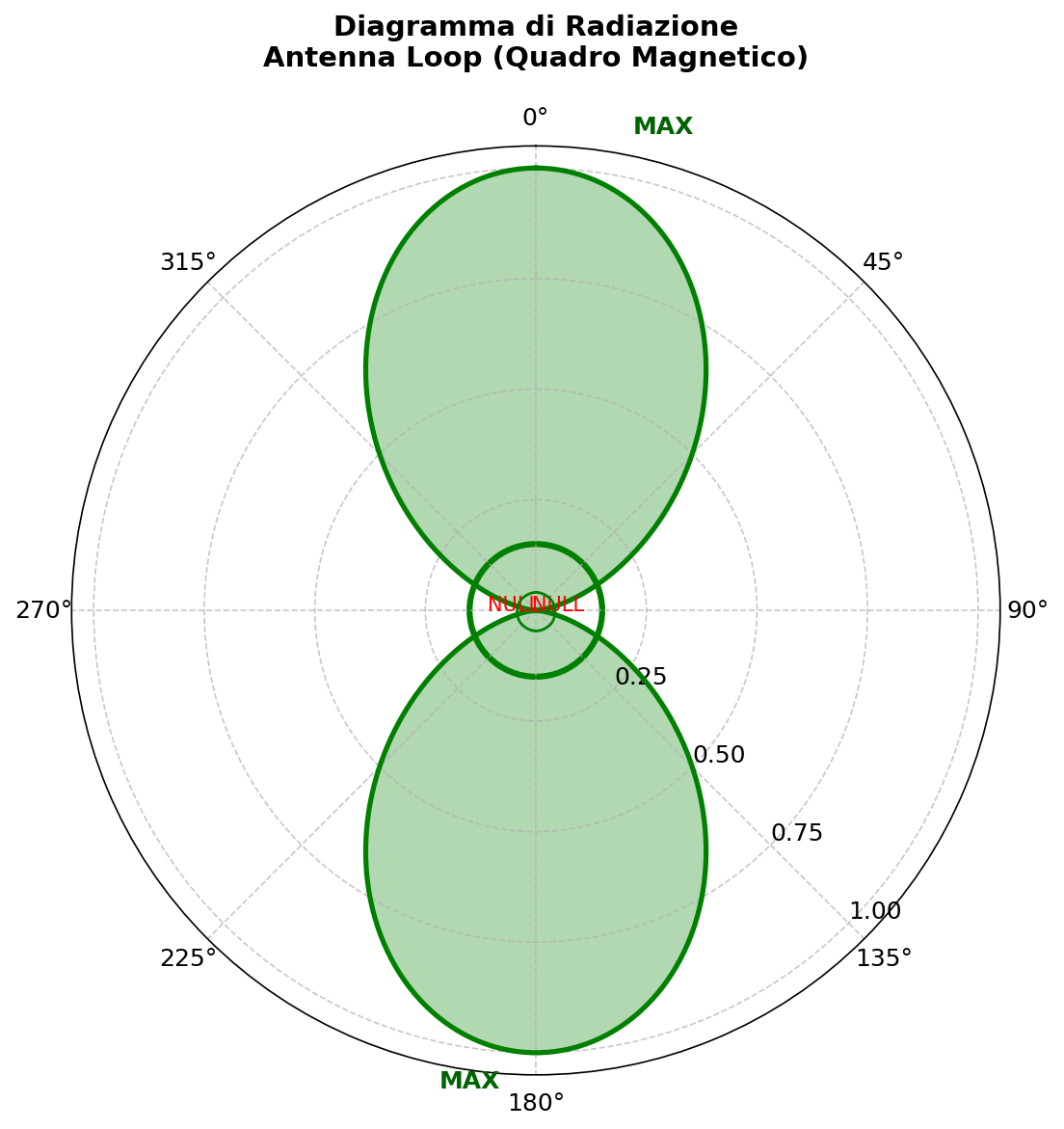

Diagramma di Radiazione Loop
Il loop irradia con pattern bidirezionale perpendicolare al piano dell'antenna, con nulli nel piano del loop stesso.
Pattern bidirezionale: massimo perpendicolare al piano del loop, nulli laterali.
🎯 Dipolo Accordato
Il dipolo accordato è un dipolo con possibilità di accordatura.
Caratteristiche
- Accordatura: Condensatore variabile o bobina
- Larghezza di banda: Regolabile
- Impedenza: Variabile con l'accordatura
- Uso: Stazioni fisse con spazio limitato
Vantaggi
- Flessibilità: Funziona su più bande
- Semplicità: Costruzione facile
- Efficienza: Buona quando accordato
🧠 Quiz di Ripasso
Testa le tue conoscenze sui tipi di antenne!
Domanda 1: Qual è l'impedenza tipica di un dipolo a mezz'onda alimentato al centro?
- A) 50 ohm
- B) 73 ohm
- C) 300 ohm
- D) 600 ohm
Risposta
B) 73 ohm
Un dipolo a mezz'onda ha impedenza di circa 73 ohm nel punto di alimentazione centrale.
Domanda 2: Cosa caratterizza un'antenna Yagi?
- A) Guadagno omnidirezionale
- B) Elementi passivi (direttore e riflettore)
- C) Forma circolare
- D) Alimentazione all'estremità
Risposta
B) Elementi passivi (direttore e riflettore)
L'antenna Yagi ha un elemento attivo (dipolo) più elementi passivi per direttività.
Domanda 3: Quale antenna richiede necessariamente un sistema di terra?
- A) Dipolo orizzontale
- B) Antenna verticale quarter-wave
- C) Antenna Yagi
- D) Dipolo ripiegato
Risposta
B) Antenna verticale quarter-wave
L'antenna verticale quarter-wave richiede radial o contropesi per funzionare correttamente.
Domanda 4: Qual è il vantaggio principale del dipolo ripiegato?
- A) Guadagno più alto
- B) Impedenza più bassa
- C) Larghezza di banda maggiore
- D) Lunghezza minore
Risposta
C) Larghezza di banda maggiore
Il dipolo ripiegato ha una banda passante più ampia rispetto al dipolo semplice.
Domanda 5: Per quale applicazione sono tipicamente usate le antenne paraboliche in radioamatoriale?
- A) HF DX
- B) VHF/UHF locali
- C) Comunicazione satellitare
- D) Antenne portatili
Risposta
C) Comunicazione satellitare
Le antenne paraboliche sono usate per comunicazione satellitare e bande microwave.
Conclusione
Le antenne sono il ponte tra il mondo elettronico e quello elettromagnetico. Dal semplice dipolo al sofisticato sistema Yagi, ogni tipo offre caratteristiche uniche per soddisfare diverse esigenze radioamatoriali. Scegliere l'antenna giusta significa ottimizzare le prestazioni della tua stazione! 📡👁️
