1.4 Campo Magnetico: La Forza Invisibile dei Magneti 🧲

Benvenuti nel mondo dei campi magnetici! Immaginate il campo magnetico come linee di forza che circondano magneti o conduttori percorsi da corrente, simili a un campo di energia invisibile. Scopriamo come si genera attorno a un conduttore e come proteggerci da esso!

🌀 Campo Magnetico Attorno a un Conduttore​

Quando una corrente elettrica (I) scorre in un conduttore rettilineo, genera un campo magnetico circolare attorno ad esso. La direzione del campo segue la regola della mano destra: pollice nella direzione della corrente, dita avvolgono nel senso del campo.

  • Formula: B=μ0I2πrB = \frac{\mu_0 I}{2\pi r}, dove B è l'induzione magnetica (in Tesla), μ0=4π×10−7 T\cdotpm/A\mu_0 = 4\pi \times 10^{-7} \, \text{T·m/A} (permeabilità del vuoto), r è la distanza dal conduttore.
  • Linee di campo: Circolari, più dense vicino al conduttore.

Diagramma del Campo Magnetico​

Esempio: Per I = 10 A, r = 0.01 m, B=4π×10−7×102π×0.01≈2×10−4 TB = \frac{4\pi \times 10^{-7} \times 10}{2\pi \times 0.01} \approx 2 \times 10^{-4} \, \text{T}.

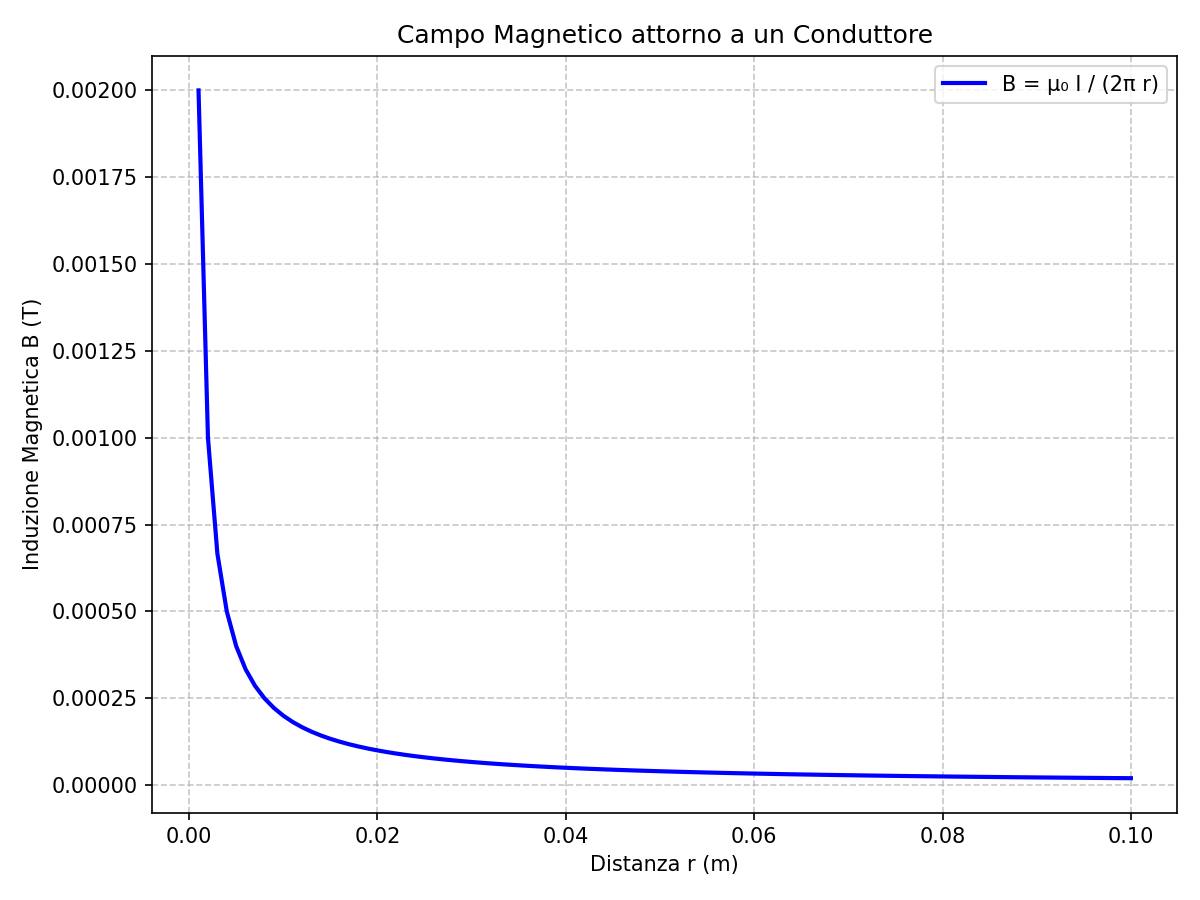

Grafico del Campo Magnetico​

Grafico Campo Magnetico Nota: Grafico di B vs r per I=10A, mostrando la diminuzione con la distanza.

🛡️ Schermatura Contro i Campi Magnetici​

I campi magnetici sono difficili da schermare perché penetrano facilmente i materiali. La schermatura usa materiali ferromagnetici (ferro, nickel) che "deviano" le linee di campo.

  • Principio: I materiali ferromagnetici concentrano il campo al loro interno, proteggendo l'area esterna.
  • Applicazioni: Schermi EMI in dispositivi elettronici, protezione da interferenze magnetiche.
  • Limitazioni: La schermatura ferromagnetica è efficace a bassa frequenza; ad alta frequenza l'efficacia diminuisce e si preferiscono schermi conduttivi (rame, alluminio) che sfruttano le correnti parassite.

Diagramma di Schermatura Magnetica​

Esempio: Uno schermo di ferro attorno a un cavo riduce le interferenze magnetiche esterne.

🧠 Quiz di Ripasso​

Testa le tue conoscenze sul campo magnetico!

Domanda 1: Come si determina la direzione del campo magnetico attorno a un conduttore?​

  • A) Regola della mano sinistra
  • B) Regola della mano destra
  • C) Dipende dalla corrente
Risposta

B) Regola della mano destra

Pollice nella direzione della corrente, dita indicano il campo.

Domanda 2: Quale materiale è efficace per schermare campi magnetici?​

  • A) Plastica
  • B) Ferro
  • C) Carta
Risposta

B) Ferro

I materiali ferromagnetici deviano il campo magnetico.

Domanda 3: La formula per B attorno a un conduttore è...​

  • A) B = μ₀ I / (2π r)
  • B) B = μ₀ I / r
  • C) B = μ₀ / (2π r)
Risposta

A) B = μ₀ I / (2π r)

$B = \frac{\mu_0 I}{2\pi r}$, induzione magnetica diminuisce con la distanza.

Conclusione​

Il campo magnetico è essenziale in motori, trasformatori e comunicazione! Capirlo ti aiuta a progettare sistemi sicuri ed efficienti. Continua l'esplorazione per diventare un esperto! ⚡
