1.6 Segnali Sinusoidali

📈 Introduzione​

I segnali sinusoidali sono fondamentali in elettronica e radiotecnica. Sono segnali periodici che seguono la forma matematica del seno o coseno. In natura, molte grandezze oscillano sinusoidalmente (es. corrente alternata).

Formula Generale​

Un segnale sinusoidale è descritto da: v(t)=Vmsin⁡(ωt+ϕ)v(t) = V_m \sin(\omega t + \phi)

Dove:

  • VmV_m: Ampiezza (valore di picco)
  • ω=2πf\omega = 2\pi f: Pulsazione angolare (rad/s)
  • ϕ\phi: Fase iniziale (radianti)

📊 Rappresentazione Grafica​

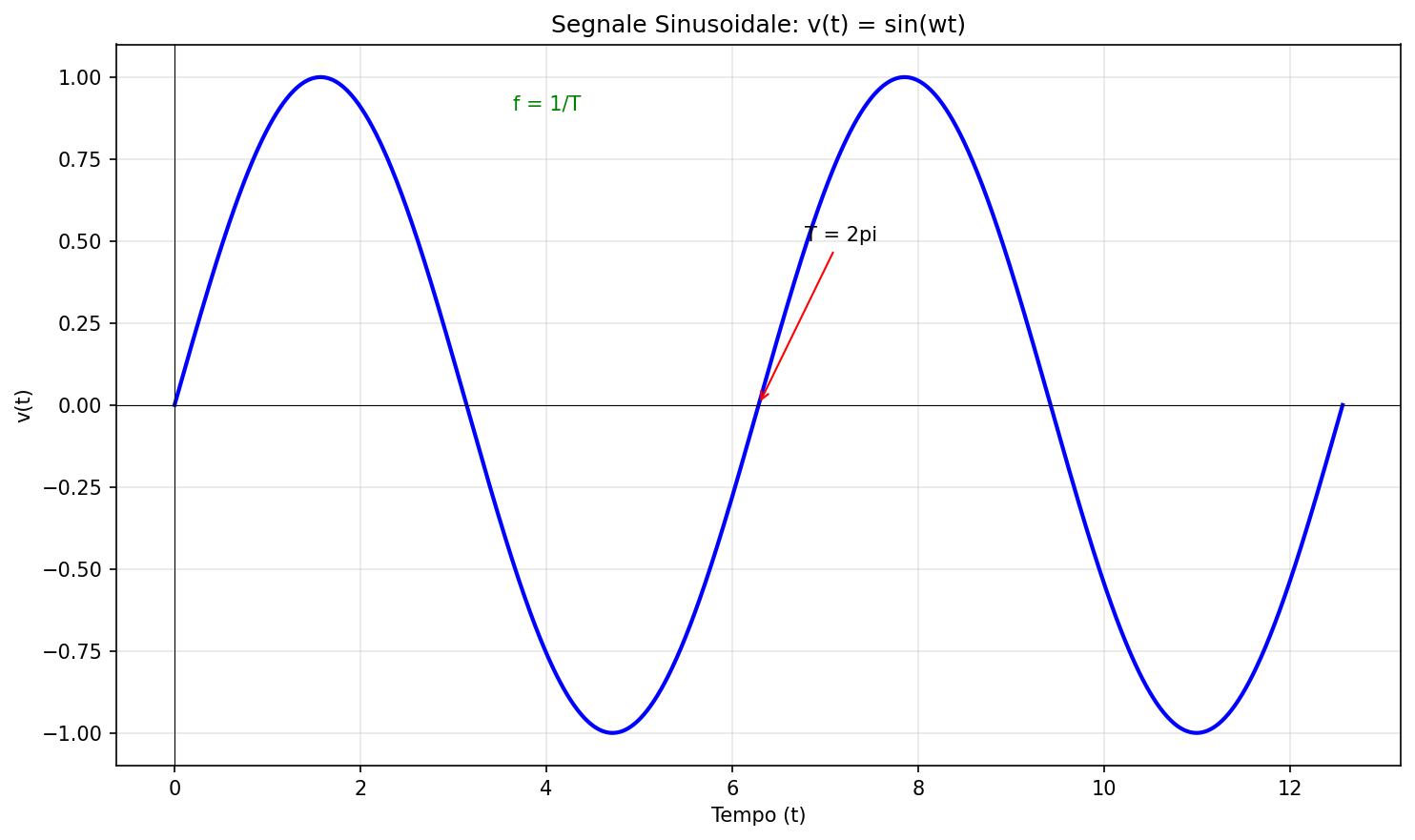

Il segnale varia sinusoidalmente nel tempo. Ecco un esempio grafico:

Segnale Sinusoidale

Diagramma del Segnale​

🔢 Valori Caratteristici​

Valore Istantaneo​

Il valore del segnale in un istante t: v(t)=Vmsin⁡(ωt+ϕ)v(t) = V_m \sin(\omega t + \phi)

Valore Efficace (RMS)​

Misura la "potenza effettiva": Vrms=Vm2≈0.707VmV_{rms} = \frac{V_m}{\sqrt{2}} \approx 0.707 V_m

Valore Medio​

Per un periodo completo: 0 (media di una sinusoide è zero).

⏱️ Periodo e Frequenza​

  • Periodo (T): Tempo per un ciclo completo (secondi).
  • Frequenza (f): Numero di cicli al secondo, unità: Hertz (Hz).
  • Relazione: f=1Tf = \frac{1}{T}, ω=2πf\omega = 2\pi f

Esempio: Rete elettrica 50 Hz → T = 0.02 s.

📏 Unità di Misura: Hertz​

Il Hertz (Hz) onora Heinrich Hertz, scopritore delle onde radio. 1 Hz = 1 ciclo/secondo.

  • kHz: 10³ Hz
  • MHz: 10⁶ Hz (radio FM)
  • GHz: 10⁹ Hz (microonde)

🔄 Differenza di Fase​

La fase indica lo sfasamento tra due segnali. Differenza di fase: ( \Delta\phi = \phi_2 - \phi_1 ) (in radianti o gradi).

  • 0°: In fase
  • 180°: Sfasamento opposto
  • 90°: Quadratura

Esempio: In circuiti AC, condensatori e induttori causano sfasamenti.

🧠 Quiz di Ripasso​

Testa le tue conoscenze sui segnali sinusoidali!

Domanda 1: Qual è la relazione tra frequenza e periodo?​

  • A) f = T
  • B) f = 1/T
  • C) T = f²
Risposta

B) f = 1/T

La frequenza è l'inverso del periodo.

Domanda 2: Il valore efficace di una sinusoide di ampiezza 10V è...​

  • A) 5V
  • B) 7.07V
  • C) 10V
Risposta

B) 7.07V

V_rms = V_m / √2 ≈ 10 / 1.414 ≈ 7.07V.

Domanda 3: L'unità di misura della frequenza è...​

  • A) Volt
  • B) Ampere
  • C) Hertz
Risposta

C) Hertz

Hz = cicli al secondo.
