3.2 Filtri: I Selettori di Frequenza 🎛️

Benvenuti nel mondo affascinante dei filtri! Immaginate un filtro come un "portiere musicale" che decide quali frequenze possono passare e quali devono essere bloccate. Scopriamo come questi circuiti essenziali permettono ai ricevitori radio di isolare le stazioni desiderate e agli amplificatori di pulire i segnali!

🎛️ Cos'è un Filtro?​

Un filtro è un circuito progettato per selettivamente passare o bloccare segnali in determinate bande di frequenza, mentre attenua o rifiuta altre bande.

  • Funzione principale: Selezionare o rifiutare frequenze specifiche
  • Tipi: Passa-basso, passa-alto, passa-banda, stop-banda (notch)
  • Componenti: Resistori, condensatori, induttori, cristalli
  • Applicazioni: Radio, audio, RF, strumentazione

Diagramma dei Tipi di Filtri​

📊 Risposta in Frequenza​

La risposta in frequenza descrive come un filtro si comporta alle diverse frequenze.

Parametri Chiave​

  • Frequenza di taglio (f_c): Frequenza a cui l'attenuazione è -3dB
  • Banda passante: Range di frequenze che passano con minima attenuazione
  • Banda di transizione: Range tra banda passante e banda di arresto
  • Banda di arresto: Range di frequenze fortemente attenuate

Diagramma di Risposta​

🔽 Filtro Passa-Basso (Low-Pass)​

Lascia passare frequenze basse e blocca quelle alte.

Circuito RC Passa-Basso​

Filtro Passa-Basso RC

Funzione di trasferimento: H(jω) = 1/(1 + jωRC)

Frequenza di taglio: f_c = 1/(2πRC)

Risposta:

  • f << f_c: |H| ≈ 1 (passa)
  • f = f_c: |H| = 1/√2 (-3dB)
  • f >> f_c: |H| ≈ 1/(jωRC) (attenua 20dB/decade)

Diagramma di Bode Filtro Passa-Basso​

Diagramma Bode passa-basso RC

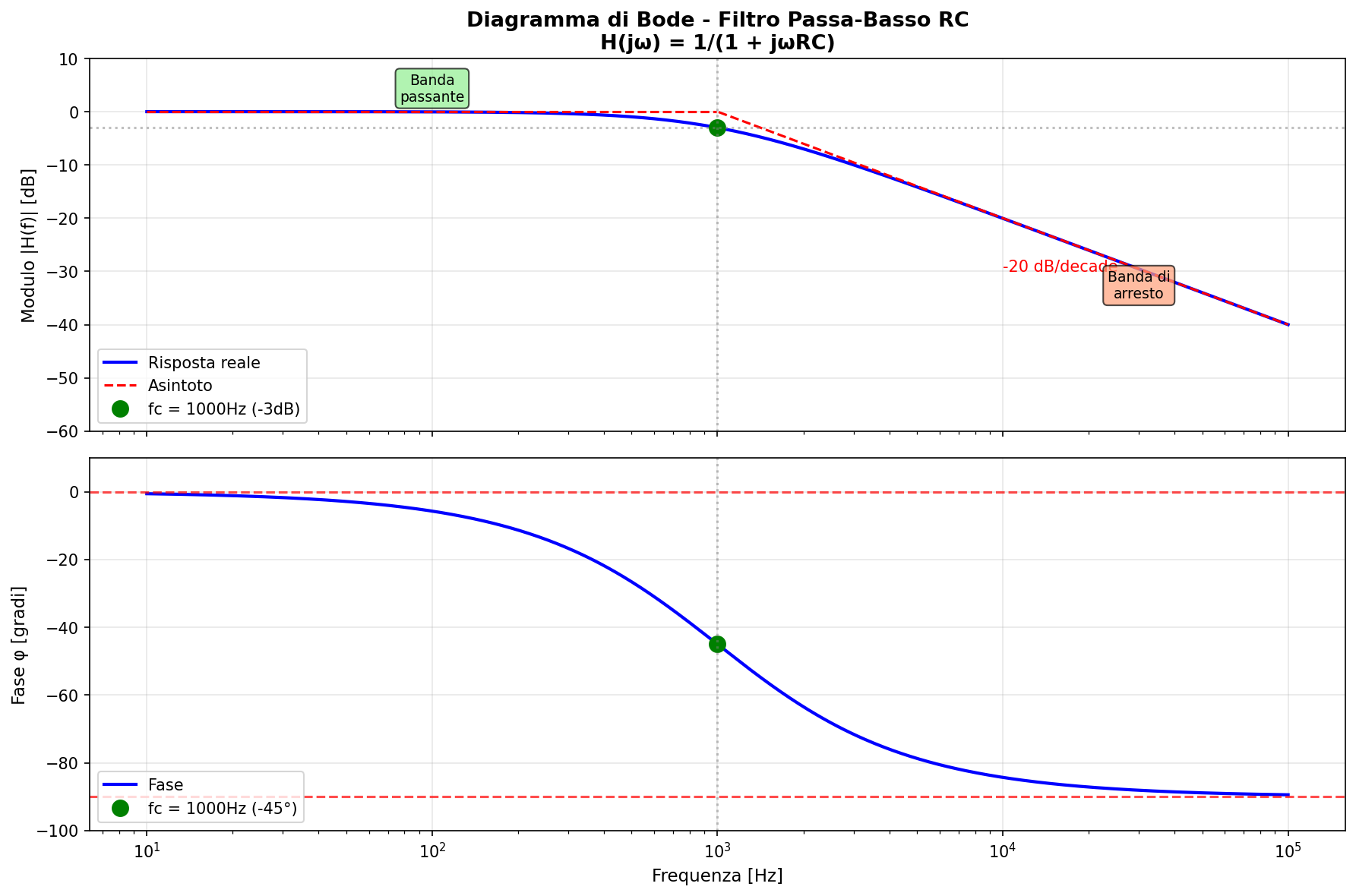

Risposta in frequenza (modulo e fase) del filtro RC passa-basso: attenuazione di -20dB/decade oltre fc.

Circuito LC Passa-Basso​

Per prestazioni migliori, si usa una configurazione LC:

  • Attenuazione più ripida: 40dB/decade
  • Q più alto: Selettività maggiore
  • Uso: Filtri RF, anti-aliasing

Filtro LC di Secondo Ordine​

Filtro Passa-Basso LC Secondo

🔼 Filtro Passa-Alto (High-Pass)​

Lascia passare frequenze alte e blocca quelle basse.

Circuito CR Passa-Alto​

Filtro Passa-Alto CR

Funzione di trasferimento: H(jω) = jωRC/(1 + jωRC)

Frequenza di taglio: f_c = 1/(2πRC)

Risposta:

  • f << f_c: |H| ≈ jωRC (attenua 20dB/decade)
  • f = f_c: |H| = 1/√2 (-3dB)
  • f >> f_c: |H| ≈ 1 (passa)

Diagramma di Bode Filtro Passa-Alto​

Diagramma Bode passa-alto CR

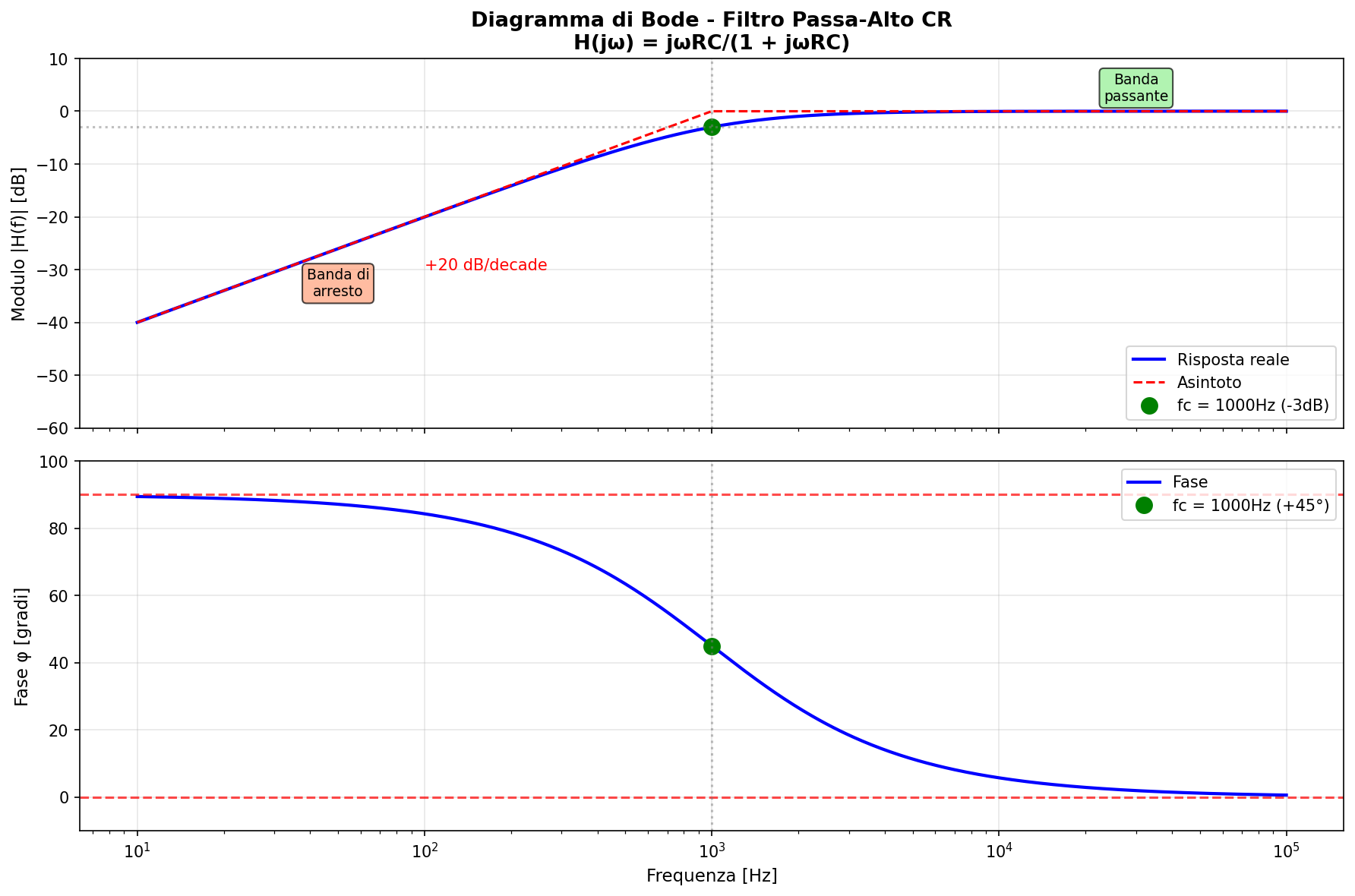

Risposta in frequenza (modulo e fase) del filtro CR passa-alto: attenuazione di +20dB/decade sotto fc.

Applicazioni​

  • Audio: Rimuove ronzii a 50/60Hz
  • RF: Blocca interferenze a bassa frequenza
  • Biomedica: Rimuove artefatti da movimento

Filtro Passa-Alto LC Secondo​

Filtro Passa-Alto LC Secondo

🎚️ Filtro Passa-Banda (Band-Pass)​

Lascia passare solo una banda di frequenze specifica.

Circuito RLC Passa-Banda​

Filtro Passa-Banda RLC

Frequenza di risonanza: f₀ = 1/(2π√(LC))

Larghezza di banda: BW = f₀/Q

Funzione di trasferimento: H(jω) = jωL/R / (1 + jωL/R + (jω)²LC)

Parametri del Filtro​

  • Frequenza centrale: f₀
  • Larghezza di banda: BW = f₂ - f₁
  • Fattore di qualità: Q = f₀/BW
  • Selettività: Dipende da Q

Diagramma di Bode Filtro Passa-Banda​

Diagramma Bode passa-banda RLC

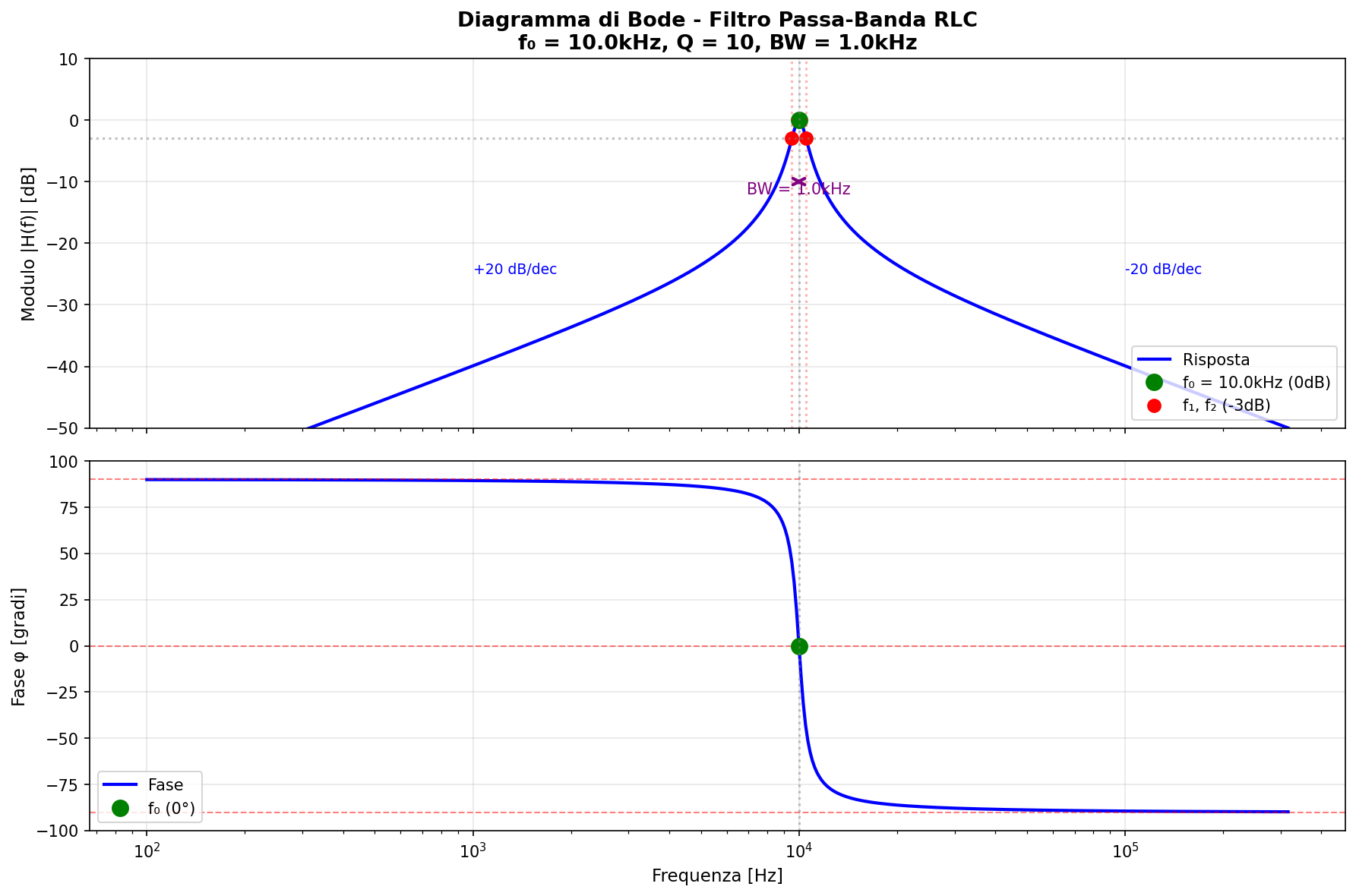

Risposta in frequenza del filtro RLC passa-banda: massimo a f₀, pendenza ±20dB/decade ai lati.

Schema Diagramma di Bode​

🚫 Filtro Stop-Banda / Notch​

Blocca una banda specifica di frequenze.

Circuito Notch RLC​

Frequenza di risonanza: f₀ = 1/(2π√(LC))

Attenuazione massima: A f₀, il segnale è quasi completamente bloccato

Applicazioni​

  • Eliminazione interferenze: Rimuove 50/60Hz
  • Notch filtri: Elimina frequenze specifiche
  • Audio: Rimuove ronzii e fischi

🏗️ Topologie di Filtri​

Filtri a L (L-Section)​

Configurazione a forma di L con un componente serie e uno parallelo.

Filtri a T (T-Section)​

Configurazione a forma di T con due componenti serie e uno parallelo.

Filtri a π (Pi-Section)​

Configurazione a forma di π con un componente serie e due paralleli.

Confronto Topologie​

TopologiaOrdineComponentiCaratteristiche
L1°2Semplice, economico
T2°3Buona selettività
π2°3Impedenza costante

Filtro a π​

Filtro a π

💎 Filtro a Cristallo di Quarzo​

I cristalli di quarzo offrono la massima selettività grazie all'effetto piezoelettrico.

Caratteristiche del Quarzo​

  • Q altissimo: 10⁴ - 10⁶
  • Stabilità termica: Eccellente
  • Precisione frequenza: ±0.001%
  • Costo: Elevato

Circuito Equivalente​

Circuito a Cristallo

Parametri tipici:

  • L_m: Induttanza motore (Henri)
  • C_m: Capacità motore (pF)
  • C_p: Capacità paralassita (pF)
  • R_m: Resistenza motore (Ω)

Filtro a Cristallo Singolo​

Filtro a Cristallo Singolo

Applicazioni​

  • Oscillatori: Riferimento di frequenza
  • Filtri IF: Stadio intermedio ricevitori
  • Filtri RF: Alta selettività

📐 Fattore di Qualità Q​

Il fattore di merito Q misura la selettività del filtro.

Definizione​

Q = f₀/BW = Energia immagazzinata / Energia dissipata per ciclo

Significato del Q​

  • Q basso (<10): Banda larga, poco selettivo
  • Q medio (10-100): Banda media, moderatamente selettivo
  • Q alto (>100): Banda stretta, molto selettivo

Q per Diverse Applicazioni​

ApplicazioneQ RichiestoTipo di Filtro
Audio1-10RC, attivi
IF (455kHz)50-100Ceramici, quarzo
RF VHF100-500LC, quarzo
RF UHF500+Cavità, quarzo

🔄 Filtri Attivi vs Passivi​

Filtri Passivi​

  • Componenti: R, L, C
  • Vantaggi: Semplici, affidabili, no alimentazione
  • Svantaggi: Inserzione perdite, Q limitato
  • Uso: RF, potenza, ambienti difficili

Filtri Attivi​

  • Componenti: Op-amp, transistor + R, C
  • Vantaggi: Guadagno, Q alto, piccole dimensioni
  • Svantaggi: Richiedono alimentazione, rumore, limiti potenza
  • Uso: Audio, strumentazione, bassi costi

📊 Diagrammi di Bode​

I diagrammi di Bode mostrano la risposta in frequenza dei filtri.

Asse delle Frequenze​

  • Scala logaritmica: Decadi (10x, 100x, 1000x)
  • Range: Da 1Hz a GHz per filtri RF

Asse di Ampiezza​

  • Scala logaritmica: Decibel (dB)
  • Riferenza: 0dB = guadagno unitario
  • Attenuazione: -3dB, -20dB, -40dB, etc.

Asse di Fase​

  • Scala lineare: Gradi o radianti
  • Range: -180° a +180°
  • Importanza: Stabilità dei circuiti

Confronto Butterworth vs Chebyshev​

Due delle topologie più comuni per filtri di ordine superiore sono:

  • Butterworth: Risposta massimamente piatta in banda passante, transizione graduale
  • Chebyshev: Ondulazione (ripple) in banda passante, ma transizione più ripida

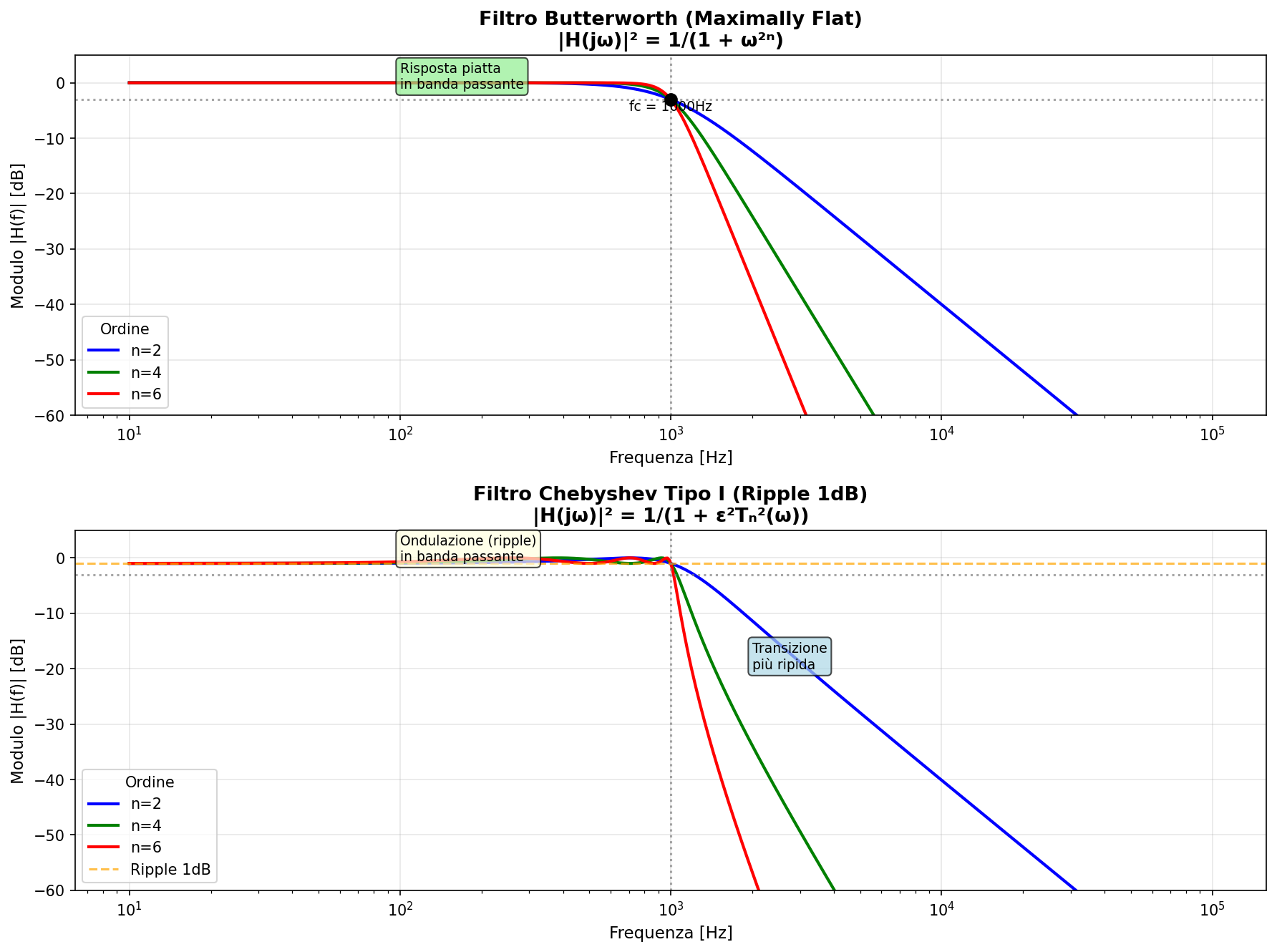

Confronto Butterworth vs Chebyshev

A parità di ordine, il filtro Chebyshev ha transizione più ripida ma con ripple; il Butterworth è piatto ma meno selettivo.

🎯 Applicazioni Pratiche​

1. Radioamatori​

  • Preselettore: Filtra interferenze fuori banda
  • Filtro IF: Isola la frequenza intermedia (455kHz, 10.7MHz)
  • Filtro audio: Rimuove rumore e interferenze

2. Audio​

  • Equalizzatori: Multiple bande passa-banda
  • Crossover: Divide frequenze per altoparlanti
  • Noise gate: Rimuove rumore di fondo

Filtro Crossover Audio​

Filtro Crossover Audio

3. Telecomunicazioni​

  • Channel filter: Isola canali adiacenti
  • Anti-aliasing: Previene aliasing in ADC
  • Reconstruction: Ricostruisce segnale da DAC

Filtro Anti-Aliasing​

Filtro Anti-Aliasing

🧠 Quiz di Ripasso​

Testa le tue conoscenze sui filtri!

Domanda 1: Un filtro passa-basso RC ha R=1kΩ e C=1nF. Qual è la sua frequenza di taglio?​

  • A) ~159Hz
  • B) ~1.59kHz
  • C) ~15.9kHz
Risposta

A) ~159Hz

f_c = 1/(2π×1000×1×10⁻⁹) ≈ 159Hz

Domanda 2: Un filtro con Q=50 e f₀=1MHz ha quale larghezza di banda?​

  • A) 20kHz
  • B) 50kHz
  • C) 100kHz
Risposta

A) 20kHz

BW = f₀/Q = 1MHz/50 = 20kHz

Domanda 3: Quale filtro lascia passare solo frequenze attorno a 10.7MHz?​

  • A) Passa-basso
  • B) Passa-alto
  • C) Passa-banda
Risposta

C) Passa-banda

È il filtro IF standard per ricevitori FM.

Domanda 4: Un filtro passa-alto attenua di 20dB/decade sotto f_c. A f_c/10 l'attenuazione è...​

  • A) -10dB
  • B) -20dB
  • C) -40dB
Risposta

B) -20dB

Un'ottava sotto f_c = f_c/2, ma una decade sotto = f_c/10, quindi -20dB

Domanda 5: Quale componente offre il Q più alto?​

  • A) Induttore
  • B) Condensatore
  • C) Cristallo di quarzo
Risposta

C) Cristallo di quarzo

Il quarzo ha Q fino a 10⁶, molto più alto di L (10-100) o C (100-1000).

Conclusione​

I filtri sono i "selettori di frequenza" essenziali in elettronica! Dal semplice filtro RC che rimuove il ronzio al complesso filtro a quarzo che isola una singola stazione radio, capire come funzionano i filtri è fondamentale per ogni radioamatore. Ricorda sempre: la scelta del filtro giusto dipende dalla frequenza, dalla selettività richiesta e dall'applicazione specifica! 🎛️
