4.2 Schemi a Blocchi: L'Anatomia dei Ricevitori 📊

Benvenuti nell'analisi dettagliata degli schemi a blocchi dei ricevitori! Ogni tipo di modulazione richiede un approccio diverso per l'estrazione dell'informazione. Scopriamo come funzionano i ricevitori per CW (telegrafia), AM (modulazione di ampiezza) e SSB (banda laterale unica), i pilastri della comunicazione radioamatoriale!

📊 Cos'è uno Schema a Blocchi?​

Uno schema a blocchi rappresenta graficamente le funzioni principali di un sistema elettronico, mostrando:

  • Flusso del segnale: Come il segnale passa attraverso i vari stadi
  • Funzioni di ogni blocco: Cosa fa ciascun componente
  • Connessioni: Come i blocchi interagiscono
  • Parametri chiave: Guadagno, frequenza, larghezza di banda

Confronto Architetture Ricevitori​

Confronto Architetture

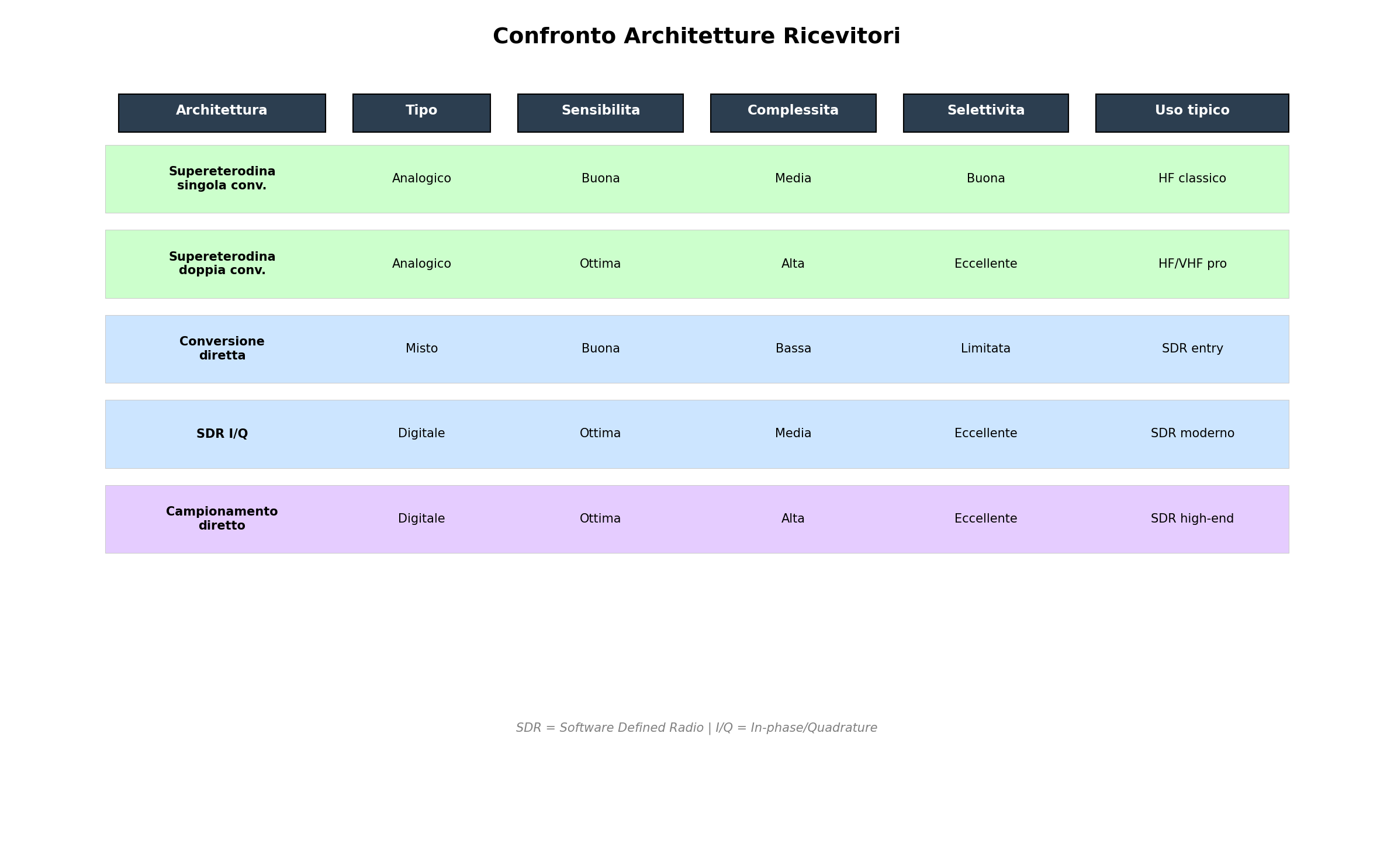

Figura: Confronto tra le principali architetture di ricevitori radio con caratteristiche e applicazioni tipiche.

Simboli Comuni negli Schemi​

📡 Antenna          🎛️ Filtro/Preselettore
📈 Amplificatore    🔄 Mixer/Oscillatore
🎯 Rivelatore        🔊 Audio/Output
📊 Misuratore        🔇 Silenziatore

📡 Ricevitore CW (A1A): Telegrafia Continua​

Il CW (Continuous Wave) è la telegrafia Morse via radio, dove l'informazione è codificata nella presenza/assenza del segnale portante.

Principio di Funzionamento CW​

  • Segnale: Portante ON/OFF (Morse)
  • Demodulazione: Rivelazione di ampiezza semplice
  • Uscita: Click sonori (ON) e silenzio (OFF)

Schema a Blocchi CW Base​

Descrizione dei Blocchi CW​

  • Antenna: Cattura le onde radio e le converte in segnale elettrico.
  • Preselettore: Filtro RF che attenua segnali fuori banda prima dell'amplificazione.
  • Amp RF: Amplificatore a radiofrequenza che aumenta il segnale debole dall'antenna.
  • Mixer: Mescola il segnale RF con l'oscillatore locale per produrre frequenza intermedia.
  • Osc LO: Oscillatore locale che genera la frequenza di riferimento per la conversione.
  • Filtro IF: Filtro a frequenza intermedia che seleziona il canale desiderato.
  • Amp IF: Amplificatore IF che fornisce guadagno selettivo.
  • Rivelatore: Demodulatore che estrae il segnale audio dal segnale modulato.
  • Amp AF: Amplificatore audio che potenzia il segnale per l'altoparlante.
  • Altoparlante: Converte il segnale elettrico in suono udibile.

Caratteristiche del Ricevitore CW​

  • Semplicità: Pochi componenti necessari
  • Sensibilità: Eccellente per segnali deboli
  • Selettività: Dipende dal filtro IF
  • Banda: Molto stretta (100-500 Hz tipica)

Ricevitore CW Avanzato con BFO​

Descrizione dei Blocchi CW con BFO​

  • Antenna: Cattura segnali CW.
  • Preselettore: Filtro iniziale RF.
  • Amp RF: Preamplificatore RF.
  • Mixer: Conversione a frequenza intermedia.
  • Osc LO: Oscillatore locale per IF.
  • Filtro IF: Selettore di canale IF.
  • Amp IF: Amplificatore IF.
  • Mixer BFO: Mescola IF con BFO per produrre audio.
  • Oscillatore BFO: Genera tono a ±800Hz per demodulazione CW.
  • Filtro AF: Filtro audio passa-banda.
  • Amp AF: Amplificatore audio finale.
  • Speaker: Uscita audio.

BFO (Beat Frequency Oscillator): Oscilla a ±800Hz per produrre tono udibile

🔧 Ricevitore Supereterodina Dettagliato​

Il ricevitore supereterodina è l'architettura più diffusa. Ecco uno schema dettagliato con frequenze tipiche:

Supereterodina Dettagliato

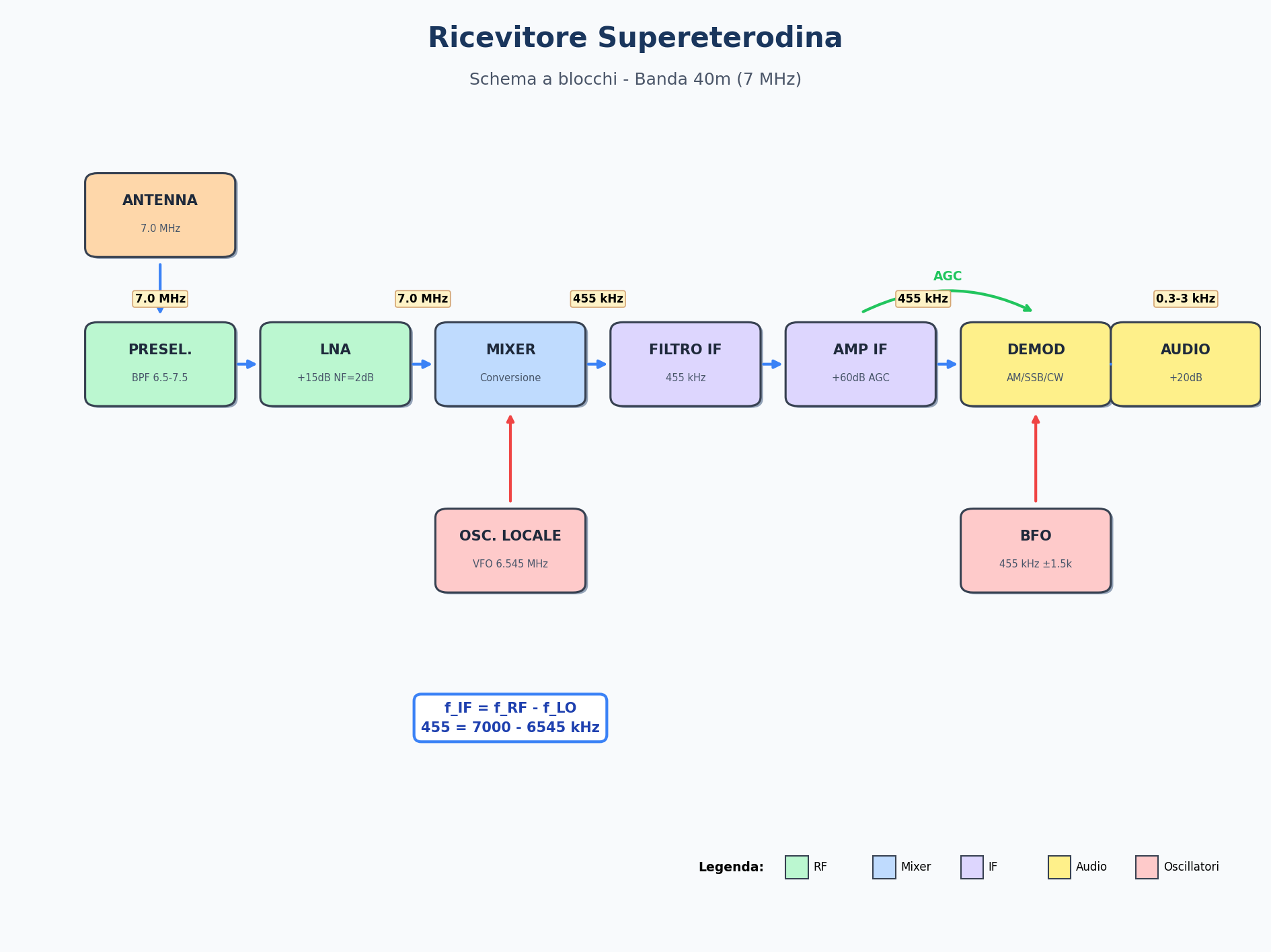

Figura: Schema dettagliato di un ricevitore supereterodina per HF con frequenze tipiche (RF=7MHz, IF=455kHz) e parametri di ogni stadio.

Mixer e Oscillatore Locale​

I componenti chiave della conversione di frequenza sono il mixer e l'oscillatore locale:

Mixer e Oscillatore

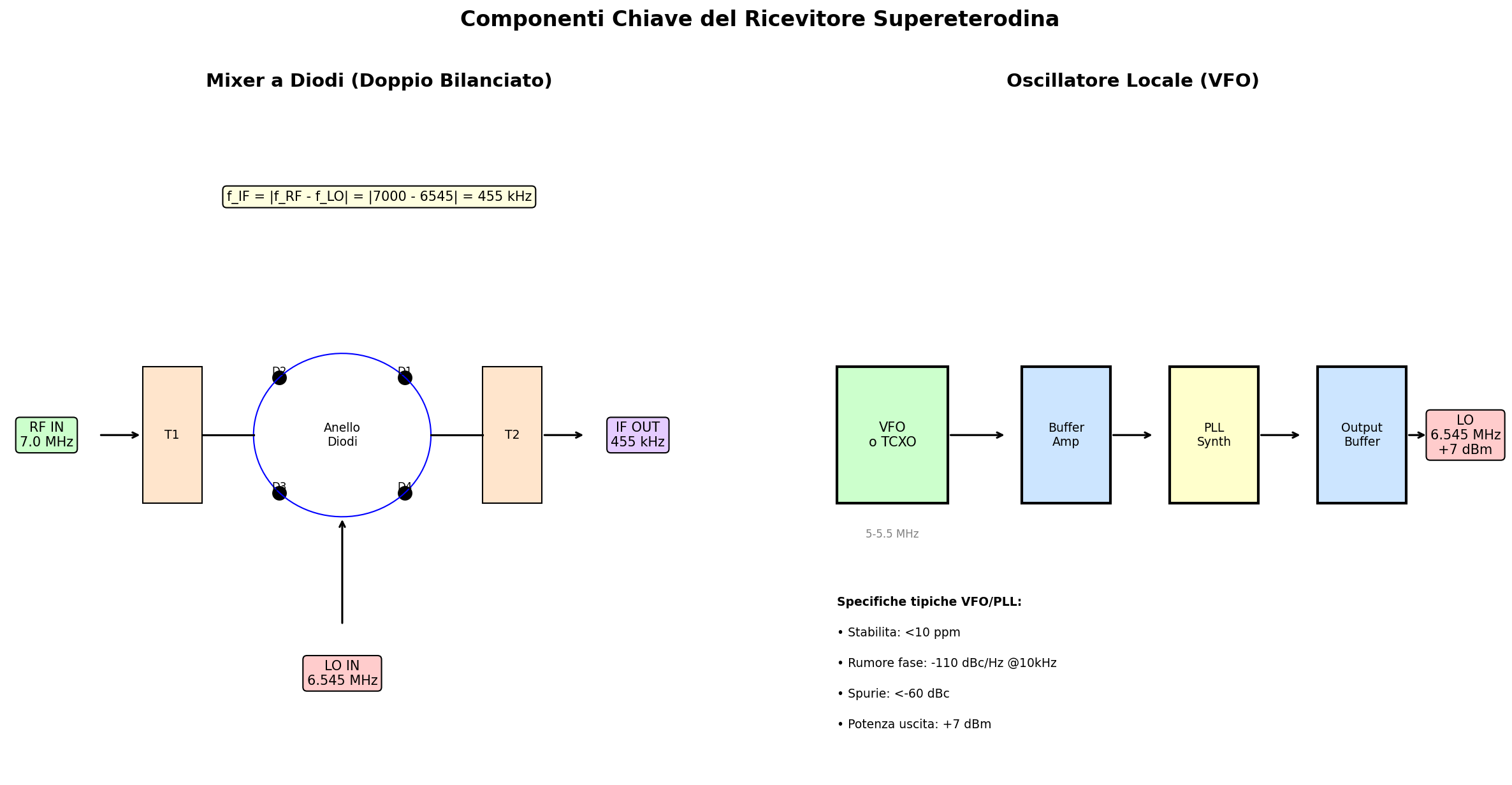

Figura: Dettaglio del mixer a diodi bilanciato e dell'oscillatore locale (VFO/PLL) con specifiche tecniche.

📻 Ricevitore AM (A3E): Modulazione di Ampiezza​

L'AM (Amplitude Modulation) modula l'ampiezza della portante con il segnale audio, creando bande laterali superiore e inferiore.

Principio di Funzionamento AM​

  • Segnale: Portante + 2 bande laterali
  • Demodulazione: Rivelazione di inviluppo
  • Uscita: Segnale audio originale

Schema a Blocchi AM Standard​

Descrizione dei Blocchi AM​

  • Antenna: Riceve il segnale AM broadcast.
  • Preselettore: Filtro che seleziona la banda AM (530-1600 kHz).
  • Amp RF: Amplifica il segnale debole dall'antenna.
  • Mixer: Converte il segnale RF in frequenza intermedia (455 kHz tipica).
  • Osc LO: Oscillatore locale per la conversione di frequenza.
  • Filtro IF: Filtro stretto che seleziona il canale AM.
  • Amp IF: Amplifica il segnale IF con guadagno controllato.
  • Limitatore: Limita l'ampiezza per ridurre rumore impulsivo.
  • Rivelatore AM: Demodulatore che estrae l'inviluppo del segnale AM.
  • Filtro AF: Filtro passa-basso per audio (20-5000 Hz).
  • Amp AF: Amplificatore audio finale.
  • AGC: Controllo automatico di guadagno per livelli audio costanti.
  • Uscita Audio: Segnale pronto per altoparlante.

Componenti Specializzati per AM​

Limitatore​

  • Funzione: Mantiene costante l'ampiezza del segnale IF
  • Scopo: Previene distorsioni AM in presenza di fading
  • Tipo: Diodi o amplificatori operazionali

AGC (Automatic Gain Control)​

  • Funzione: Regola automaticamente il guadagno
  • Scopo: Mantiene volume costante nonostante variazioni segnale
  • Implementazione: Circuito di retroazione dal rivelatore

S-Meter​

  • Funzione: Misura livello segnale in ingresso
  • Scala: S-units (1-9) + dB
  • Uso: Valutare forza del segnale ricevuto

Ricevitore AM con Squelch​

Descrizione dei Blocchi FM​

  • Antenna: Riceve segnali FM VHF/UHF.
  • Preselettore: Filtro che seleziona la banda FM.
  • Amp RF: Preamplificatore per segnali deboli.
  • Mixer: Conversione a frequenza intermedia (10.7 MHz tipica).
  • Osc LO: Oscillatore locale per IF.
  • Filtro IF: Filtro IF con limitatore integrato.
  • Amp IF: Amplificatore IF limitato.
  • Rivelatore FM: Discriminatore di frequenza per demodulazione FM.
  • Filtro AF: De-enfasi per ridurre rumore alti.
  • Amp AF: Amplificatore audio.
  • Squelch: Circuito che silenzia rumore quando segnale debole.
  • S-Meter: Indicatore livello segnale.

Squelch: Silenziatore che attiva l'audio solo quando il segnale supera una soglia

📞 Ricevitore SSB (J3E): Banda Laterale Unica​

L'SSB (Single Side Band) trasmette solo una banda laterale, eliminando portante e l'altra banda laterale per efficienza spettrale.

Principio di Funzionamento SSB​

  • Segnale: Una banda laterale + portante pilotata (se presente)
  • Demodulazione: Prodotto con portante ricostruita
  • Uscita: Segnale audio originale

Schema a Blocchi SSB​

Descrizione dei Blocchi SSB​

  • Antenna: Cattura segnali SSB HF/VHF.
  • Preselettore: Filtro banda larga per ridurre interferenze.
  • Amp RF: Amplificatore RF per segnali deboli.
  • Mixer: Conversione a frequenza intermedia.
  • Osc LO: Oscillatore locale per IF.
  • Filtro IF: Filtro IF passa-banda.
  • Amp IF: Amplificatore IF.
  • Filtro SSB: Filtro stretto per selezionare USB o LSB.
  • Mixer Prodotto: Demodulatore che mescola con BFO.
  • BFO: Beat Frequency Oscillator a ±1.5 kHz per ricostruire portante.
  • Filtro AF: Filtro audio passa-banda (300-3000 Hz).
  • Amp AF: Amplificatore audio finale.
  • Uscita Audio: Segnale audio demodulato.

Componenti Critici per SSB​

Filtro SSB​

  • Funzione: Seleziona solo una banda laterale
  • Tipo: Filtro cristallino o meccanico
  • Banda: ±1.5 kHz attorno alla portante soppressa

BFO (Beat Frequency Oscillator)​

  • Funzione: Fornisce portante per demodulazione
  • Frequenza: ±1.5 kHz (banda telefonica)
  • Precisione: Critica per qualità audio

Mixer Prodotto​

  • Funzione: Moltiplica segnale SSB con BFO
  • Risultato: Traslazione a frequenza audio
  • Tipo: Diodi o transistor in configurazione bilanciata

SSB con Carrier Re-insertion​

Carrier Re-insertion: Aggiunge una portante debole per migliorare la demodulazione

📊 Flusso del Segnale e Livelli dBm​

Comprendere i livelli di segnale in ogni stadio è fondamentale per progettare e diagnosticare ricevitori:

Flusso Segnale dBm

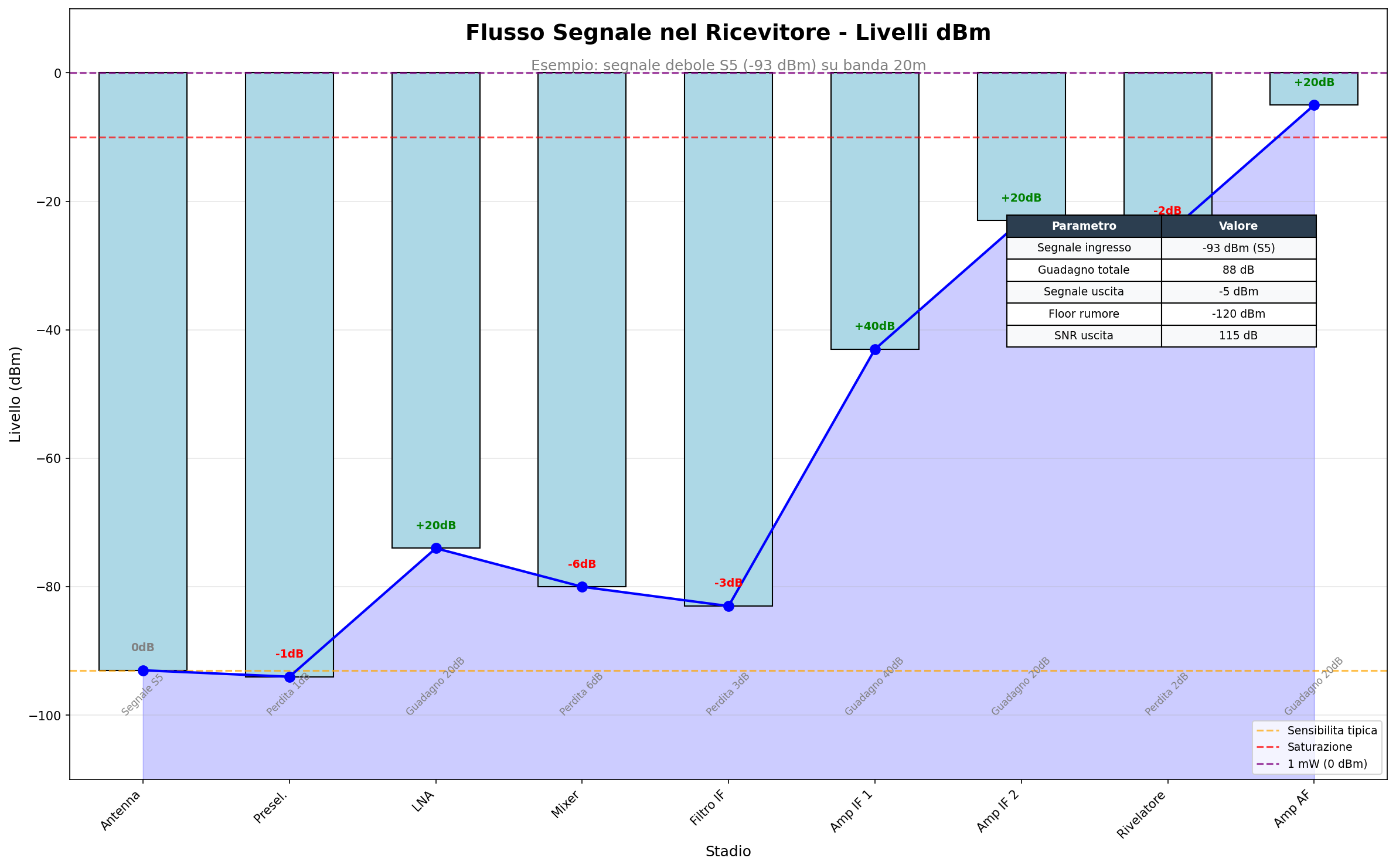

Figura: Livelli di segnale in dBm attraverso gli stadi di un ricevitore, da -93 dBm (S5) in antenna a -5 dBm in uscita.

📱 Ricevitore SDR a Conversione Diretta​

I ricevitori SDR (Software Defined Radio) rappresentano l'evoluzione moderna dell'architettura radio:

Ricevitore SDR

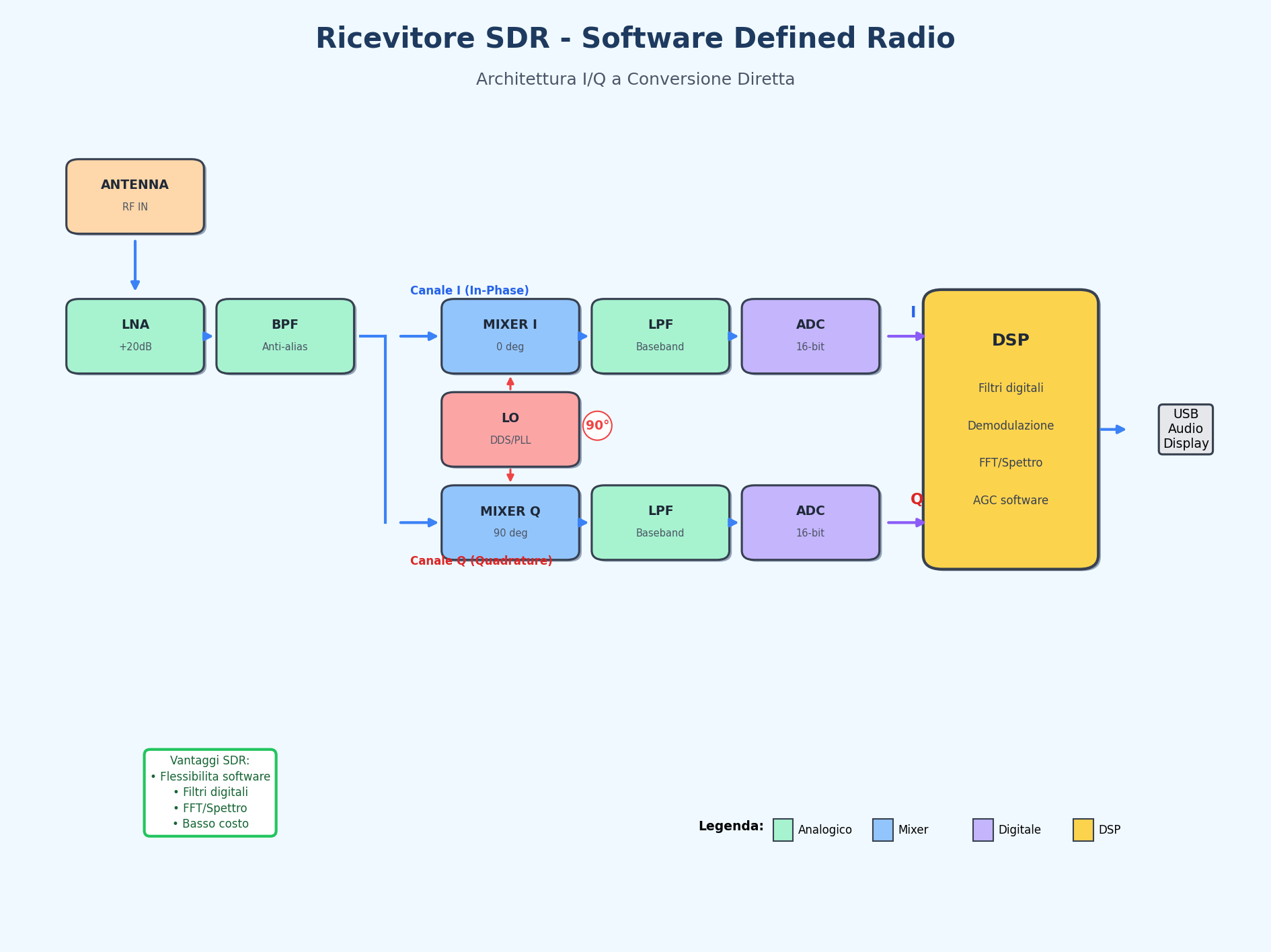

Figura: Architettura di un ricevitore SDR con conversione I/Q e elaborazione digitale del segnale.

📊 Confronto tra i Tre Tipi​

AspettoCW (A1A)AM (A3E)SSB (J3E)
Banda occupata~100-500 Hz2×banda audioBanda audio + 3kHz
Potenza necessariaMolto bassaAltaMedia
SensibilitàEccellenteBuonaBuona
Qualità audioSolo tonoBuonaEccellente
Complessità RXBassaMediaAlta
Uso radioamatoriContatti DXBroadcastTelefonia

🎯 Considerazioni Pratiche per Radioamatori​

Scelta del Ricevitore​

  • CW: Ricevitori semplici, alta sensibilità
  • AM: Per ascolto broadcast, richiede AGC
  • SSB: Per comunicazioni, richiede BFO preciso

Problemi Comuni​

  • CW: "Chirping" se BFO non stabile
  • AM: Distorsione con segnali deboli
  • SSB: Audio distorto se BFO fuori sintonia

Ottimizzazioni​

  • CW: Filtri IF stretti (200Hz)
  • AM: AGC veloce per fading
  • SSB: BFO con quarzo per stabilità

🧠 Quiz di Ripasso​

Testa le tue conoscenze sugli schemi a blocchi!

Domanda 1: Nel ricevitore CW, il BFO serve per...​

  • A) Amplificare il segnale RF
  • B) Produrre il tono udibile
  • C) Filtrare l'IF
  • D) Misurare il segnale
Risposta

B) Produrre il tono udibile

Il BFO batte con il segnale CW per produrre un tono audio udibile.

Domanda 2: L'AGC nel ricevitore AM serve per...​

  • A) Limitare l'ampiezza
  • B) Mantenere volume costante
  • C) Filtrare le interferenze
  • D) Misurare la frequenza
Risposta

B) Mantenere volume costante

L'AGC regola il guadagno per compensare variazioni del segnale ricevuto.

Domanda 3: Nel SSB, il filtro SSB seleziona...​

  • A) La portante
  • B) Una banda laterale
  • C) Entrambe le bande laterali
  • D) Il segnale audio
Risposta

B) Una banda laterale

Il filtro SSB seleziona solo una banda laterale per efficienza spettrale.

Domanda 4: Lo squelch serve per...​

  • A) Amplificare deboli segnali
  • B) Eliminare rumore di fondo
  • C) Misurare la potenza
  • D) Stabilizzare la frequenza
Risposta

B) Eliminare rumore di fondo

Lo squelch silenziatore l'audio quando non c'è segnale utile.

Domanda 5: Il rivelatore AM estrae...​

  • A) La frequenza del segnale
  • B) L'inviluppo del segnale
  • C) La fase del segnale
  • D) La banda laterale
Risposta

B) L'inviluppo del segnale

Il rivelatore AM segue l'ampiezza variabile del segnale modulato.

Conclusione​

Gli schemi a blocchi rivelano l'anima dei ricevitori radio! Dal semplice CW al sofisticato SSB, ogni tipo di modulazione richiede un approccio specifico per estrarre l'informazione. Capire questi schemi è essenziale per progettare ricevitori efficienti e diagnosticare problemi. I radioamatori devono padroneggiare tutti e tre i tipi per comunicare efficacemente! 📡
