6.3 Linee di Trasmissione: Il Ponte tra Apparato e Antenna 📡🔌
Benvenuti nel mondo delle linee di trasmissione! Queste "autostrade elettriche" trasportano l'energia RF dalla radio all'antenna e viceversa. Una linea ben progettata e accordata è essenziale per massimizzare l'efficienza e minimizzare le perdite. Scopriamo insieme i tipi di linee, i loro parametri elettrici e come ottimizzarle per le nostre stazioni radioamatoriali!
🔗 Tipi di Linee di Trasmissione
Esistono diversi tipi di linee per trasportare segnali RF.
Linea Bifilare
La linea bifilare è la più semplice, formata da due conduttori paralleli.
Caratteristiche
- Impedenza: 300-600 ohm tipicamente
- Costruzione: Due fili paralleli isolati
- Applicazioni: Antenne TV, dipoli ripiegati
- Vantaggi: Economica, facile da costruire
- Svantaggi: Perdite più alte, suscettibile a interferenze
Diagramma Linea Bifilare
Cavo Coassiale
Il cavo coassiale è il tipo più comune in radioamatoriale.
Struttura
- Centro: Conduttore interno
- Dielettrico: Isolante tra conduttori
- Schermo: Maglia metallica
- Guaina: Rivestimento esterno
Tipi Comuni
| Tipo | Impedenza | Perdite | Uso |
|---|---|---|---|
| RG-58 | 50 ohm | Medie | VHF/UHF |
| RG-213 | 50 ohm | Basse | HF |
| RG-174 | 50 ohm | Alte | Portatile |
| RG-59 | 75 ohm | Basse | TV |
Diagramma Cavo Coassiale
Guida d'Onda
Le guide d'onda sono usate per frequenze molto alte (GHz).
Principio
- Tubo metallico: Rettangolare o circolare
- Modi di propagazione: TE, TM
- Frequenza minima: Frequenza di cut-off
- Applicazioni: Microonde, radar
Vantaggi
- Perdite molto basse: Nessun dielettrico
- Alta potenza: Gestisce kW
- Schermatura perfetta: Isolamento completo
🔌 Impedenza Caratteristica
L'impedenza caratteristica (Z₀) è il parametro fondamentale di una linea.
Definizione
Z₀ = √(L/C) ohm, dove L è induttanza per unità di lunghezza, C capacità per unità di lunghezza
Valori Standard
- 50 ohm: Coassiale per radioamatoriale
- 75 ohm: TV e satellitare
- 300 ohm: Bifilare per antenne TV
- 600 ohm: Linee telefoniche
Fattori che Influenzano Z₀
- Rapporto dimensioni: Diametro conduttori
- Dielettrico: Costante dielettrica
- Geometria: Forma della linea
Esempio Calcolo
Per cavo coassiale: Z₀ = (138 / √ε) × log₁₀(D/d)
Dove ε è costante dielettrica, D diametro esterno, d diametro interno.
🏃 Velocità di Propagazione
La velocità di propagazione (v) è la velocità del segnale lungo la linea.
Formula
v = c / √ε, dove c = 3×10⁸ m/s, ε = costante dielettrica
Valori Tipici
| Dielettrico | ε | Velocità (% c) |
|---|---|---|
| Vuoto | 1.0 | 100% |
| Aria | 1.0 | 100% |
| Polietilene | 2.3 | 66% |
| Teflon | 2.1 | 69% |
Lunghezza d'Onda nella Linea
λ_linea = λ_vuoto / √ε
Esempio: λ = 20m in aria, λ_linea = 20m / √2.3 ≈ 13.2m in PE

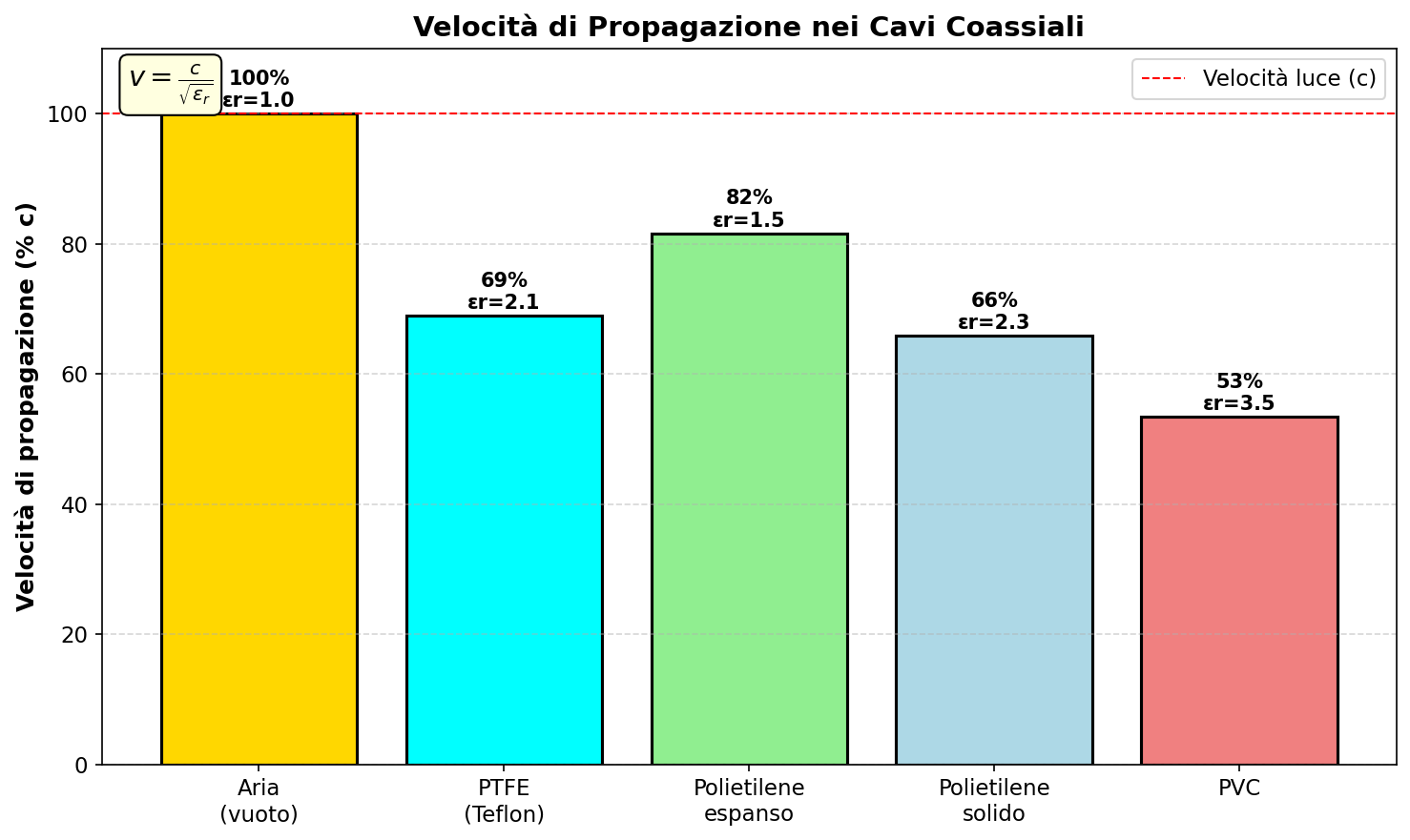

Confronto Velocità di Propagazione
Confronto della velocità di propagazione per diversi dielettrici: dal vuoto (100%) al polietilene (66%).
📊 Rapporto di Onda Stazionaria (SWR)
Lo SWR (Standing Wave Ratio) misura l'accordatura tra linea e antenna.
Definizione
SWR = V_max / V_min (tensioni) o I_max / I_min (correnti)
Valori Ideali
- SWR = 1:1: Perfetta accordatura (100% potenza trasferita)
- SWR = 1.5:1: Buona (96% potenza trasferita)
- SWR = 2:1: Accettabile (89% potenza trasferita)
- SWR = 3:1: Marginale (75% potenza trasferita)
Onde Stazionarie
Le onde stazionarie si formano quando parte dell'energia viene riflessa dal carico.

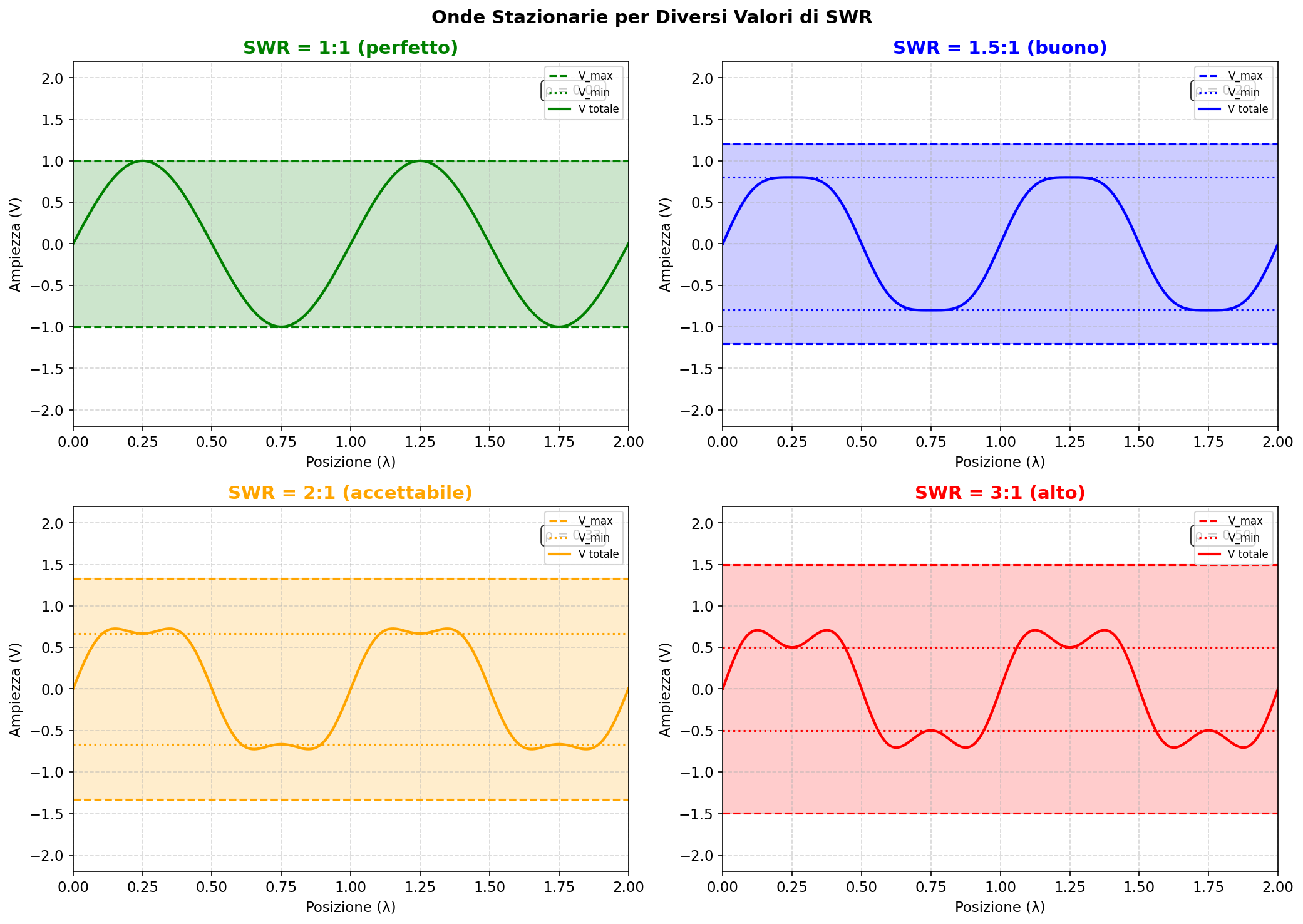

Distribuzione della tensione lungo la linea per diversi valori di SWR: da 1:1 (linea piatta) a 3:1 (forti oscillazioni).
Diagramma SWR
Perdita di Potenza
% Perdita = [1 - (SWR-1)²/(SWR+1)²] × 100
Impedenza lungo la Linea
L'impedenza varia lungo la linea quando il carico non è adattato.

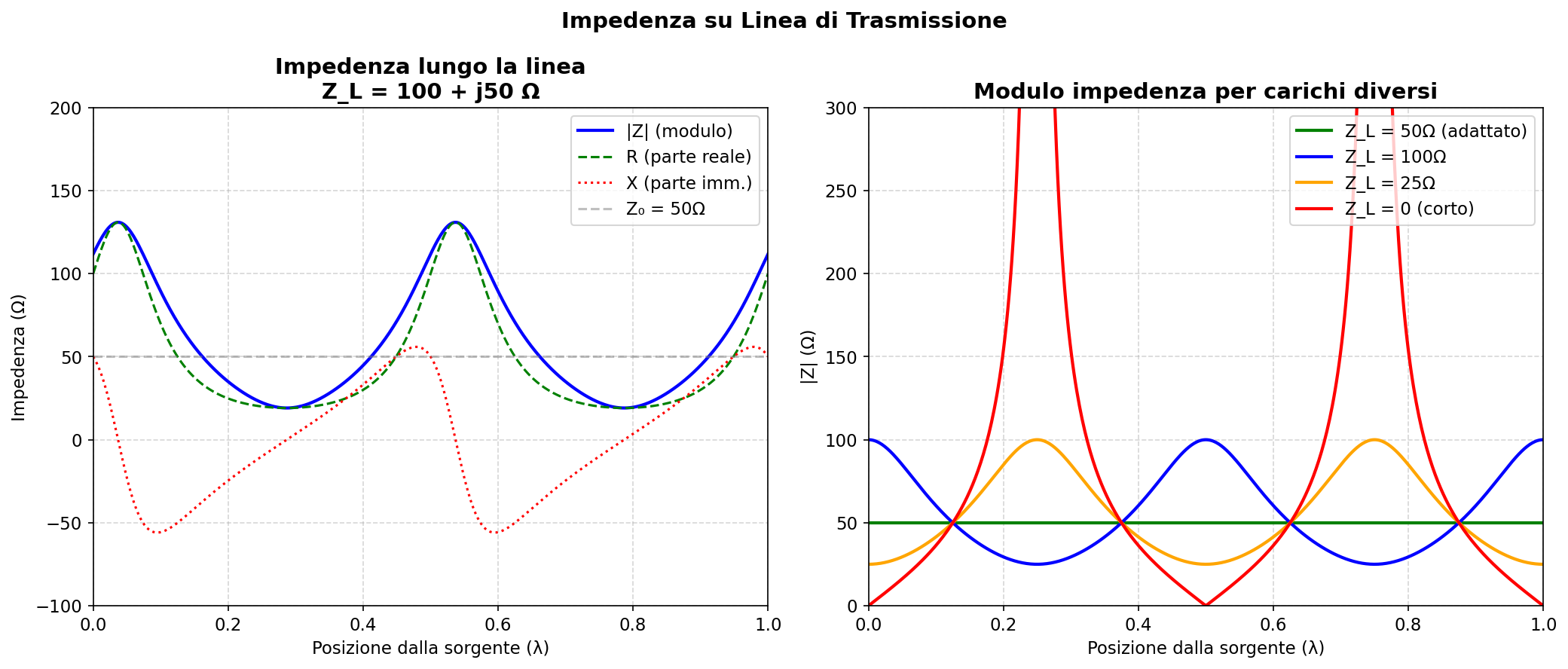

Variazione dell'impedenza normalizzata lungo la linea per diversi carichi: la periodicità è λ/2.
🔥 Perdite nelle Linee
Le perdite riducono l'efficienza del sistema.
Tipi di Perdite
- Perdite dielettriche: Riscaldamento del dielettrico
- Perdite resistive: Resistenza dei conduttori
- Perdite di radiazione: Irradiazione indesiderata
- Perdite di riflessione: SWR elevato
Unità di Misura
- dB/100m: Perdita per 100 metri
- dB/m: Perdita per metro
Esempio Pratici
- RG-213 (HF): 0.5 dB/100m a 14 MHz
- RG-58 (VHF): 2.5 dB/100m a 144 MHz

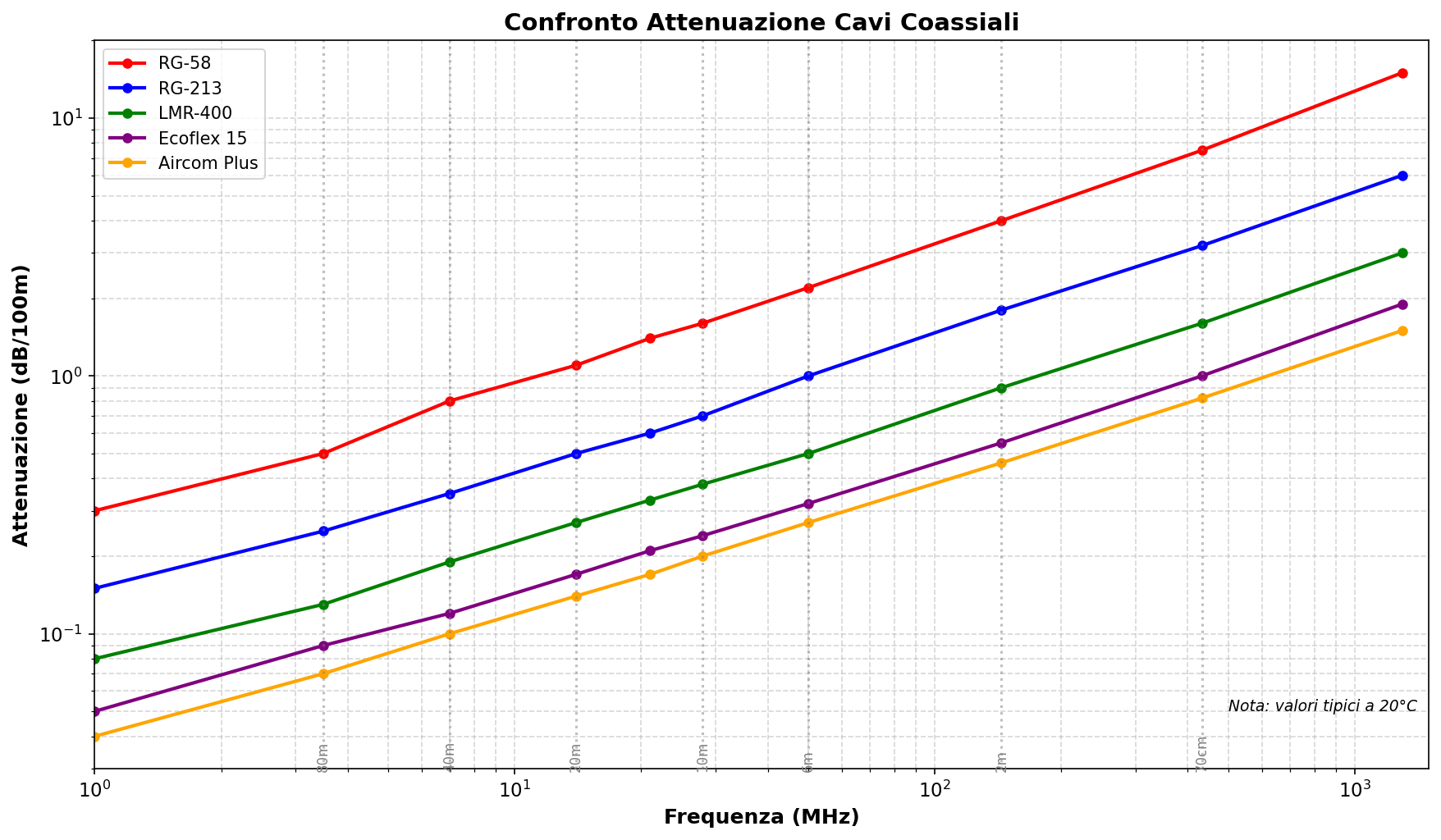

Confronto Attenuazione Cavi
Confronto dell'attenuazione per vari tipi di cavo coassiale in funzione della frequenza: il LMR-400 offre le minori perdite.
⚖️ Bilanciatore (Balun)
Il balun bilancia la linea e previene correnti parassite.
Funzioni
- Trasformazione impedenza: Da sbilanciato a bilanciato
- Prevenzione RFI: Elimina correnti sul schermo
- Miglioramento SWR: Riduce disadattamenti
Tipi di Balun
- 1:1: Solo bilanciamento, stessa impedenza
- 4:1: Trasformazione 200→50 ohm (dipolo ripiegato)
- 9:1: Trasformazione 450→50 ohm
Schemi Circuitali Balun
Balun 1:1 - Solo Bilanciamento
Balun 1:1: trasforma da sbilanciato (coassiale) a bilanciato mantenendo 50Ω.
Balun 4:1 - Trasformazione Impedenza
Balun 4:1: trasforma 50Ω → 200Ω, ideale per dipolo ripiegato.
Balun a Corrente (Choke Balun)
Balun a corrente con nucleo in ferrite: blocca le correnti di modo comune.
📏 Linea in Quarto d'Onda (Stub)
La linea quarter-wave è usata come trasformatore di impedenza.
Principio
Una linea λ/4 trasforma impedenza secondo: Z_out = Z₀² / Z_in
Applicazioni
- Trasformatore: 50→200 ohm per dipolo ripiegato
- Filtro: Stub accordato per eliminare armoniche
- Accordatore: Parte di sistemi di accordo
Esempio Calcolo
Linea 50 ohm, λ/4 a 14.250 MHz: Lunghezza = (300 / f) / 4 / √ε ≈ 5.25m in aria
🔄 Trasformatore di Linea
Il trasformatore di linea cambia l'impedenza usando sezioni di linea.
Tipi
- Quarter-wave: Trasformazione singola
- Multi-sezione: Trasformazioni graduali
- Tapered: Variazione continua
Formula Quarter-Wave
Z₂ = Z₀² / Z₁
Dove Z₀ è impedenza linea, Z₁ impedenza ingresso, Z₂ impedenza uscita.
📐 Carta di Smith
La carta di Smith è uno strumento grafico fondamentale per analizzare le linee di trasmissione.
Principio
La carta di Smith rappresenta graficamente:
- Cerchi di resistenza costante: Cerchi tangenti al punto destro
- Archi di reattanza costante: Archi che partono dal punto destro
- Coefficiente di riflessione: Distanza dal centro
- SWR: Cerchi concentrici
Utilizzo
- Adattamento impedenza: Trovare componenti per annullare reattanza
- Analisi linea: Vedere come varia Z lungo la linea
- Progettazione stub: Determinare lunghezza e posizione

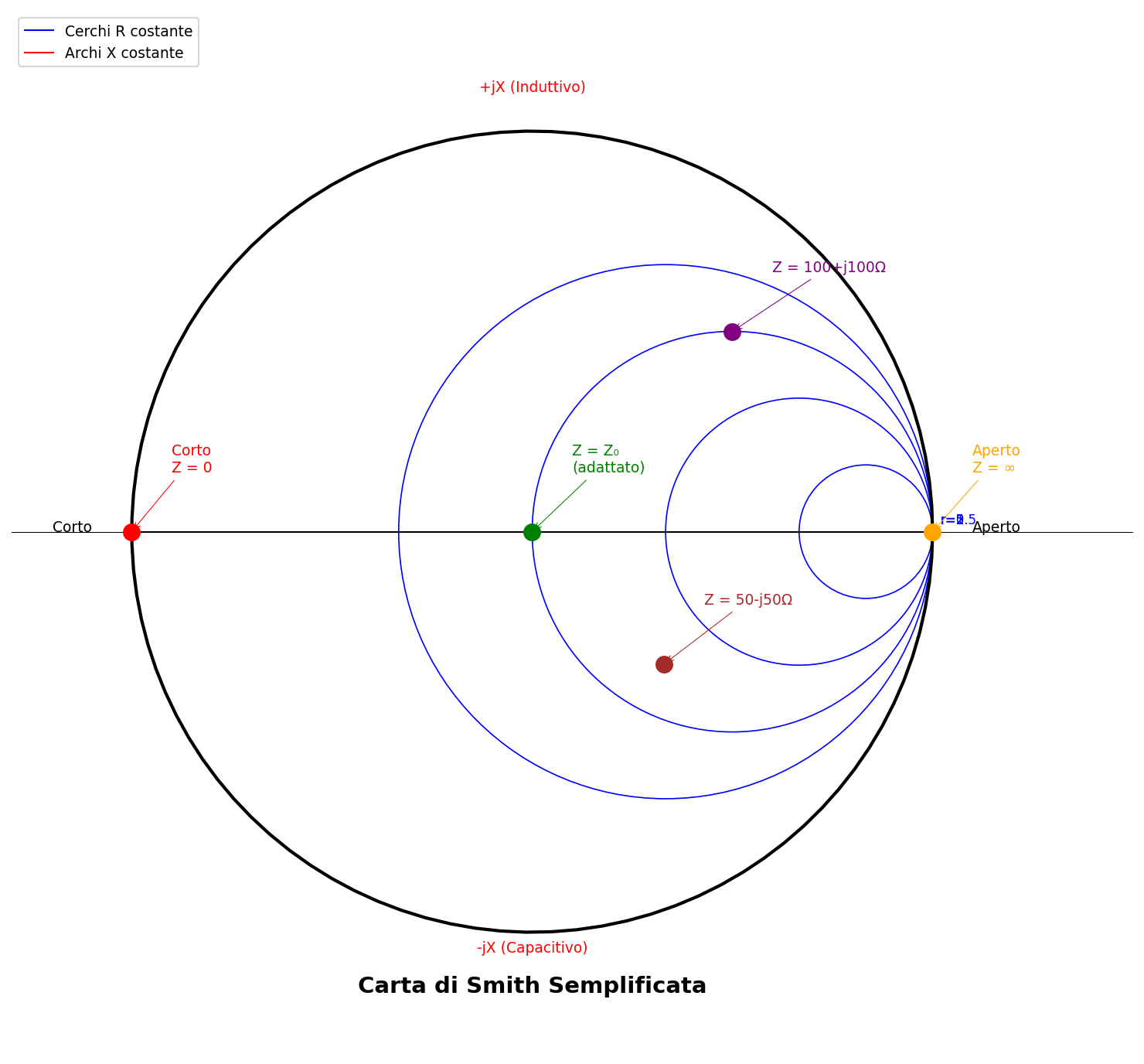

Carta di Smith Semplificata
Carta di Smith con esempi di punti di impedenza: centro = 50Ω (adattato), periferia = riflessione totale.
🎛️ Sistemi di Accordo d'Antenna
I sistemi di accordo adattano l'impedenza tra radio e antenna.
Tipi Principali
- Accordatore Pi: L, C, L configurazione
- Accordatore T: Due L e C centrale
- Accordatore L: Semplice L in serie/parallelo
- Automatico: Accordatore motorizzato
Schemi Circuitali Reti di Adattamento
Rete L-Match
La rete L-match è la più semplice, usa solo due componenti reattivi.
| Configurazione | Schema | Uso |
|---|---|---|
| Passa-basso (L serie + C parallelo) |  | Z alta → Z bassa |
| Passa-alto (C serie + L parallelo) |  | Z bassa → Z alta |
Rete Pi-Match (π)
Configurazione C-L-C, molto usata negli accordatori manuali.
Accordatore Pi: due condensatori variabili e un induttore.
Rete T-Match
Configurazione L-C-L, alternativa al Pi-match.
Accordatore T: due induttori e un condensatore centrale.
Accordatore Completo
Schema accordatore T con componenti variabili per adattamento flessibile.
Funzionamento
L'accordatore presenta impedenza variabile alla radio, mantenendo SWR basso.
🧠 Quiz di Ripasso
Testa le tue conoscenze sulle linee di trasmissione!
Domanda 1: Qual è l'impedenza caratteristica tipica del cavo coassiale radioamatoriale?
- A) 25 ohm
- B) 50 ohm
- C) 75 ohm
- D) 300 ohm
Risposta
B) 50 ohm
I cavi coassiali radioamatoriali (RG-58, RG-213) hanno tipicamente 50 ohm di impedenza caratteristica.
Domanda 2: Cosa misura il rapporto di onda stazionaria (SWR)?
- A) La velocità del segnale
- B) L'accordatura tra linea e antenna
- C) Le perdite nella linea
- D) L'impedenza caratteristica
Risposta
B) L'accordatura tra linea e antenna
Lo SWR misura quanto bene l'impedenza della linea corrisponde a quella dell'antenna.
Domanda 3: Qual è la funzione principale di un balun?
- A) Trasformare la tensione
- B) Bilanciare la linea e prevenire correnti parassite
- C) Misurare lo SWR
- D) Amplificare il segnale
Risposta
B) Bilanciare la linea e prevenire correnti parassite
Il balun converte da linea sbilanciata (coassiale) a bilanciata (bifilare) e previene RFI.
Domanda 4: Una linea quarter-wave trasforma l'impedenza secondo quale formula?
- A) Z₂ = Z₁ × 2
- B) Z₂ = Z₀² / Z₁
- C) Z₂ = Z₁ + Z₀
- D) Z₂ = √(Z₁ × Z₀)
Risposta
B) Z₂ = Z₀² / Z₁
Una linea λ/4 trasforma l'impedenza di uscita come quadrato dell'impedenza caratteristica diviso impedenza di ingresso.
Domanda 5: Quale tipo di linea ha le perdite più basse?
- A) Cavo coassiale sottile
- B) Linea bifilare
- C) Guida d'onda
- D) Cavo telefonico
Risposta
C) Guida d'onda
Le guide d'onda hanno perdite molto basse perché non usano dielettrico e sono completamente schermate.
Conclusione
Le linee di trasmissione sono il collegamento vitale tra la nostra apparecchiatura e l'antenna. Dalla scelta del cavo giusto all'ottimizzazione dello SWR, ogni dettaglio contribuisce all'efficienza complessiva della stazione. Una buona linea significa più potenza all'antenna e meno problemi di interferenza! 📡🔌
