8.2 Strumenti di Misura: Gli Strumenti del Radioamatore 🔧🛠️

Benvenuti nel laboratorio del radioamatore! Gli strumenti di misura sono i nostri occhi e orecchie elettroniche, permettendoci di diagnosticare circuiti, misurare prestazioni e risolvere problemi. Scopriamo insieme gli strumenti essenziali, dal semplice multimetro al sofisticato analizzatore di spettro, con particolare attenzione alla loro pratica applicazione nelle misure radioamatoriali!

🔄 Apparecchi di Misura a Bobina Mobile​

Gli strumenti a bobina mobile sono i classici "ago" analogici.

Principio di Funzionamento​

Una bobina mobile in campo magnetico ruota proporzionalmente alla corrente, muovendo un ago su scala graduata.

Tipi Principali​

  • Amperometro: Misura corrente
  • Voltmetro: Misura tensione
  • Ohmetro: Misura resistenza
  • Multimetro analogico: Combina tutte le funzioni

Vantaggi​

  • Economici: Basso costo
  • Robust: Resistenti agli urti
  • Visuale immediata: Trend visibili

Svantaggi​

  • Precisione limitata: ±2-5%
  • Lettura soggettiva: Parallasse
  • Sensibili: Vibrazioni, campi magnetici

Diagramma Bobina Mobile​

🎛️ Apparecchi di Misura Multigamma​

I multimetri moderni offrono molteplici gamme di misura.

Caratteristiche​

  • Auto-ranging: Selezione automatica gamma
  • Digitale: Display LCD preciso
  • Multifunzione: V, A, Ω, Hz, capacità, temperatura
  • Precisione: ±0.1-1%

Funzioni Speciali​

  • True RMS: Misura corretta AC non sinusoidali
  • Min/Max: Cattura valori estremi
  • Hold: Blocco lettura
  • Backlight: Illuminazione display

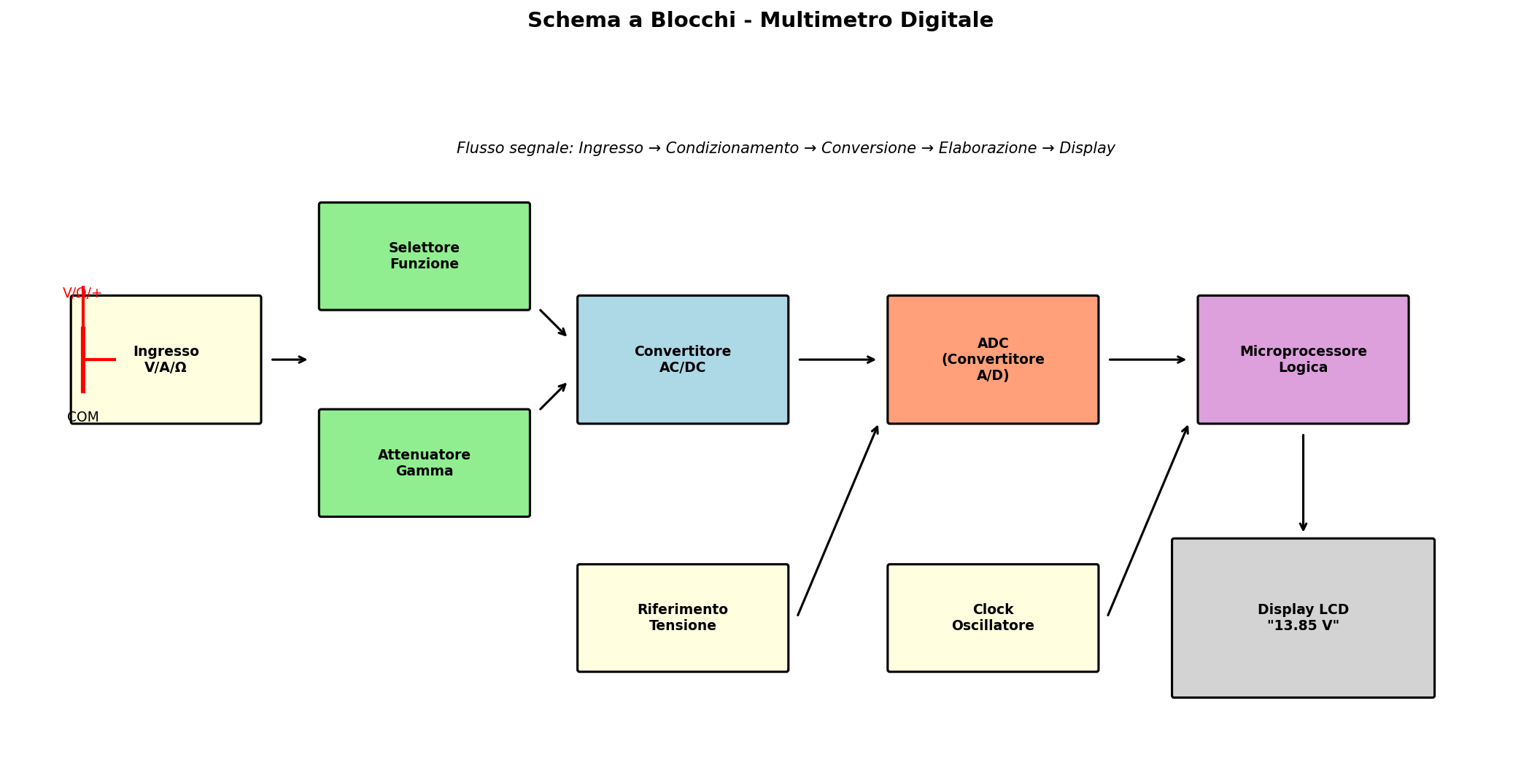

Schema a Blocchi Multimetro Digitale​

Schema multimetro

Architettura interna: il segnale passa attraverso attenuatori, convertitori e ADC prima di essere visualizzato.

Esempio Utilizzo​

Misura tensione batteria: Seleziona DCV, collega puntali, leggi 13.8V.

Tabella Precisione Tipica​

FunzioneGammaPrecisione
DCV0-1000V±0.5%
ACV0-750V±1.0%
DCI0-10A±1.5%
Ω0-40MΩ±1.0%

🌉 Riflettometri a Ponte​

I riflettometri misurano l'impedenza e lo SWR.

Principio del Ponte​

Confronta impedenza sconosciuta con impedenza nota, bilanciando per zero differenza.

Tipi​

  • Ponte RF: Misura impedenza complessa
  • SWR Meter: Misura rapporto onda stazionaria
  • Analizzatore Antenna: Combinazione digitale

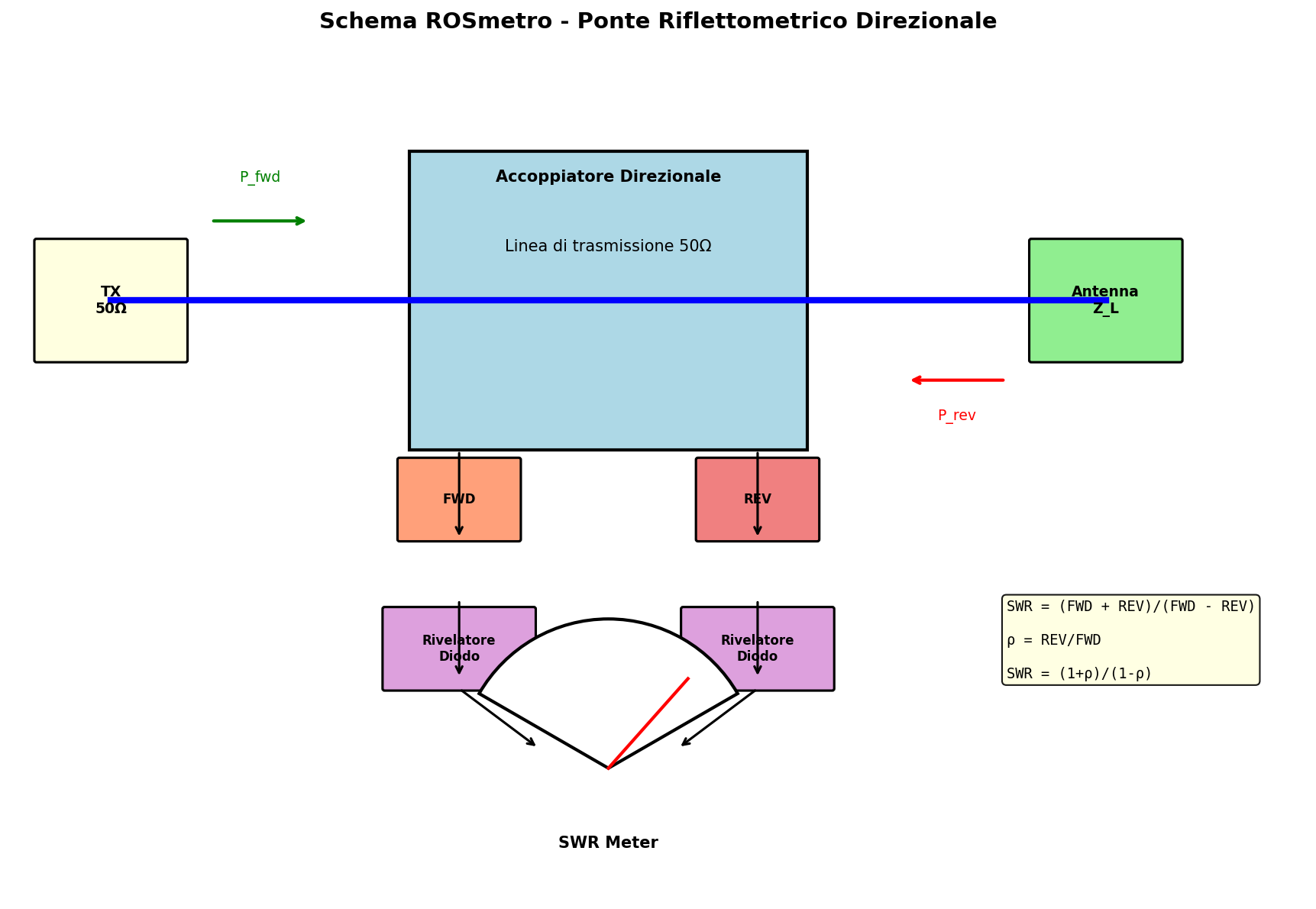

Schema ROSmetro (Ponte Riflettometrico)​

Schema ROSmetro

L'accoppiatore direzionale separa potenza diretta e riflessa per calcolare SWR.

Utilizzo Pratico​

  1. Connettere tra radio e antenna
  2. Trasmettere segnale noto
  3. Leggere SWR sul display
  4. Aggiustare accordatore per minimizzare

⏱️ Contatori di Frequenza​

I contatori misurano la frequenza dei segnali.

Principio​

Contano cicli in un tempo di gate preciso.

Caratteristiche​

  • Gamma: DC a GHz
  • Risoluzione: 1 Hz - 1 kHz
  • Precisione: ±1 ppm con riferimento TCXO
  • Gate time: 0.1s - 10s

Tipi​

  • Universali: Ampia gamma
  • RF: Ottimizzati per radiofrequenze
  • Frazionali: Per frequenze molto basse

Diagramma Contatore Frequenza​

Esempio Lettura​

Segnale 14.250.000 Hz, gate 1s, risoluzione 1Hz: Display: 14,250,000 Hz ±1 Hz

📡 Frequenzimetro ad Assorbimento​

Il frequenzimetro ad assorbimento usa cavità risonanti.

Principio​

Cavità accordabile assorbe energia a frequenza di risonanza, rilevando il minimo segnale trasmesso.

Caratteristiche​

  • Gamma: 100 MHz - 10 GHz tipicamente
  • Precisione: ±0.01-0.1%
  • Sensibilità: Alta
  • Portabilità: Limitata

Utilizzo​

  1. Connettere antenna
  2. Accordare cavità
  3. Leggere frequenza di assorbimento massimo

📊 Ondametro ad Assorbimento​

L'ondametro misura potenza RF usando assorbimento termico.

Principio​

Elemento termico (termistore o diodo) assorbe energia RF, misurando riscaldamento.

Tipi​

  • Termistor: Alta precisione, bassa gamma dinamica
  • Diodo: Ampia gamma, buona linearità
  • Bolometro: Molto preciso ma lento

Caratteristiche​

  • Gamma potenza: μW - kW
  • Precisione: ±5-10%
  • Risposta: DC - GHz
  • Calibrazione: Richiesta periodica

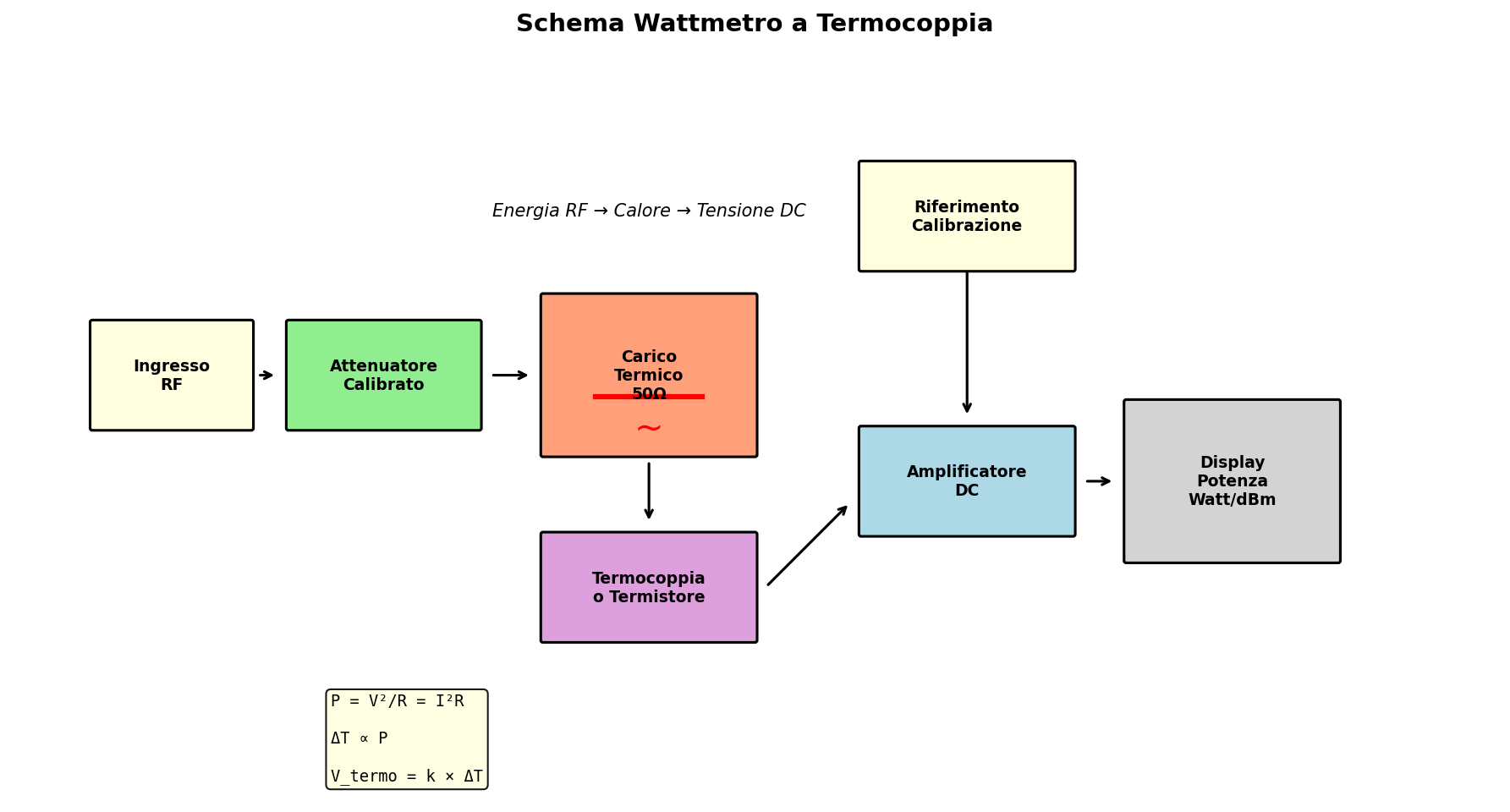

Schema Wattmetro a Termocoppia​

Schema wattmetro

Il carico termico converte l'energia RF in calore, misurato dalla termocoppia.

Esempio Misura​

Potenza trasmessa 100W:

  • Lettura: 98W (errore -2%)
  • Dopo calibrazione: 100W esatti

📺 Oscilloscopio​

L'oscilloscopio visualizza segnali nel dominio del tempo.

Funzioni Base​

  • Traccia: Visualizza tensione vs tempo
  • Scala: Volts/div, Time/div
  • Trigger: Sincronizzazione segnale
  • Misura: Cursori per valori precisi

Tipi​

  • Analogico: Tubo a raggi catodici
  • Digitale: Campionamento e memoria
  • Storage: Mantiene traccia
  • DSO: Digital Storage Oscilloscope

Caratteristiche Importanti​

  • Banda: 20 MHz - 100 GHz
  • Campionamento: 1 GS/s - 100 GS/s
  • Canali: 2-4 tipicamente
  • Memoria: 1k - 100M punti

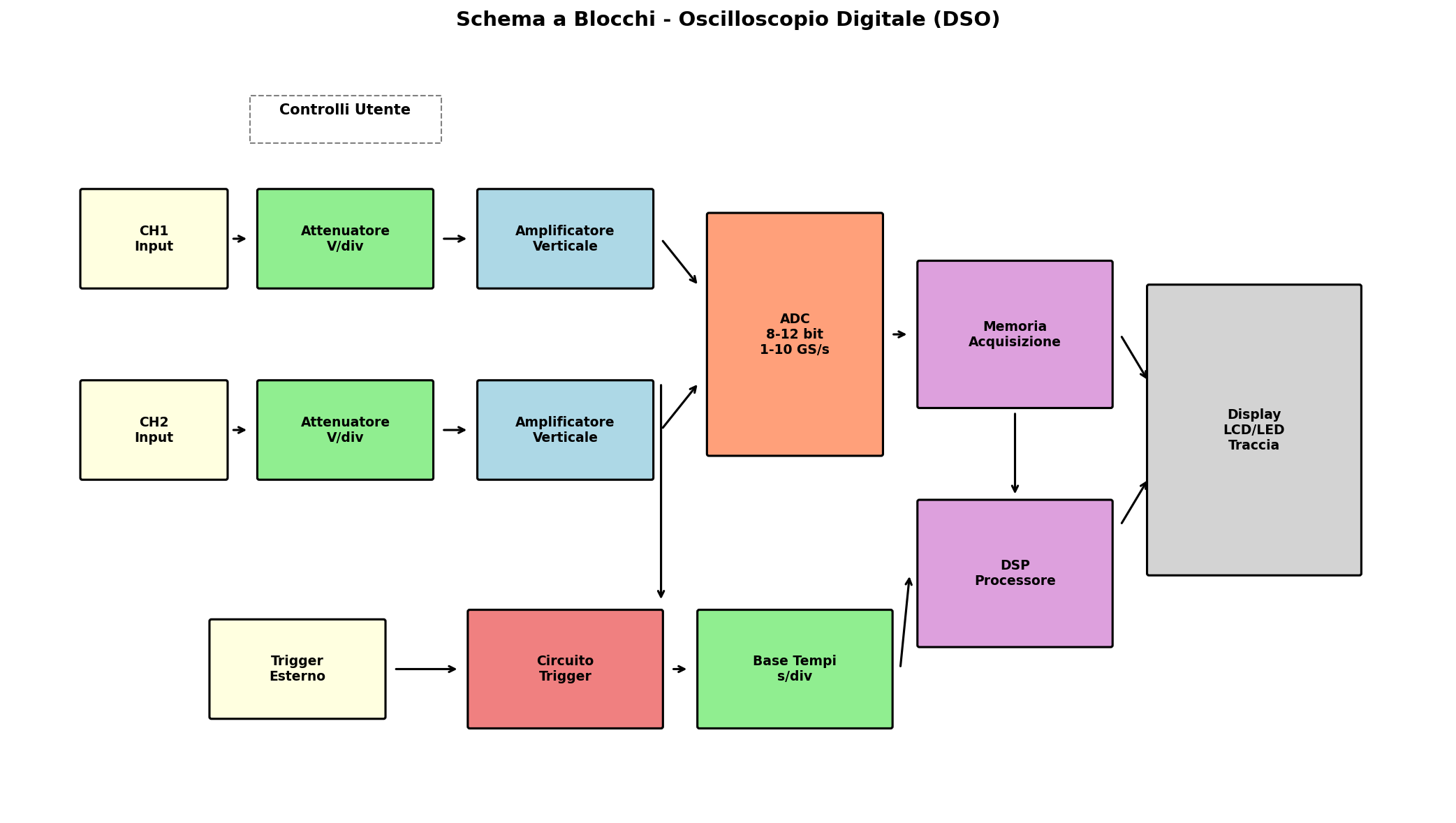

Schema a Blocchi Oscilloscopio Digitale​

Schema oscilloscopio

Architettura DSO: i segnali vengono digitalizzati, memorizzati e visualizzati con elaborazione digitale.

Applicazioni Radioamatoriali​

  • Forma d'onda: Verifica modulazione
  • Distorsione: Identificare problemi
  • Timing: Sincronizzazione circuiti
  • Debug: Segnalazione problemi

📊 Analizzatore di Spettro​

L'analizzatore di spettro visualizza segnali nel dominio della frequenza.

Principio di Funzionamento​

Utilizza un oscillatore locale (LO) sweepato per convertire il segnale RF in IF, dove viene misurata l'ampiezza.

Caratteristiche​

  • Gamma frequenza: DC - 50 GHz
  • RBW (Resolution Bandwidth): 1 Hz - 1 MHz
  • Dinamica: 80-120 dB
  • Sweep time: ms - secondi

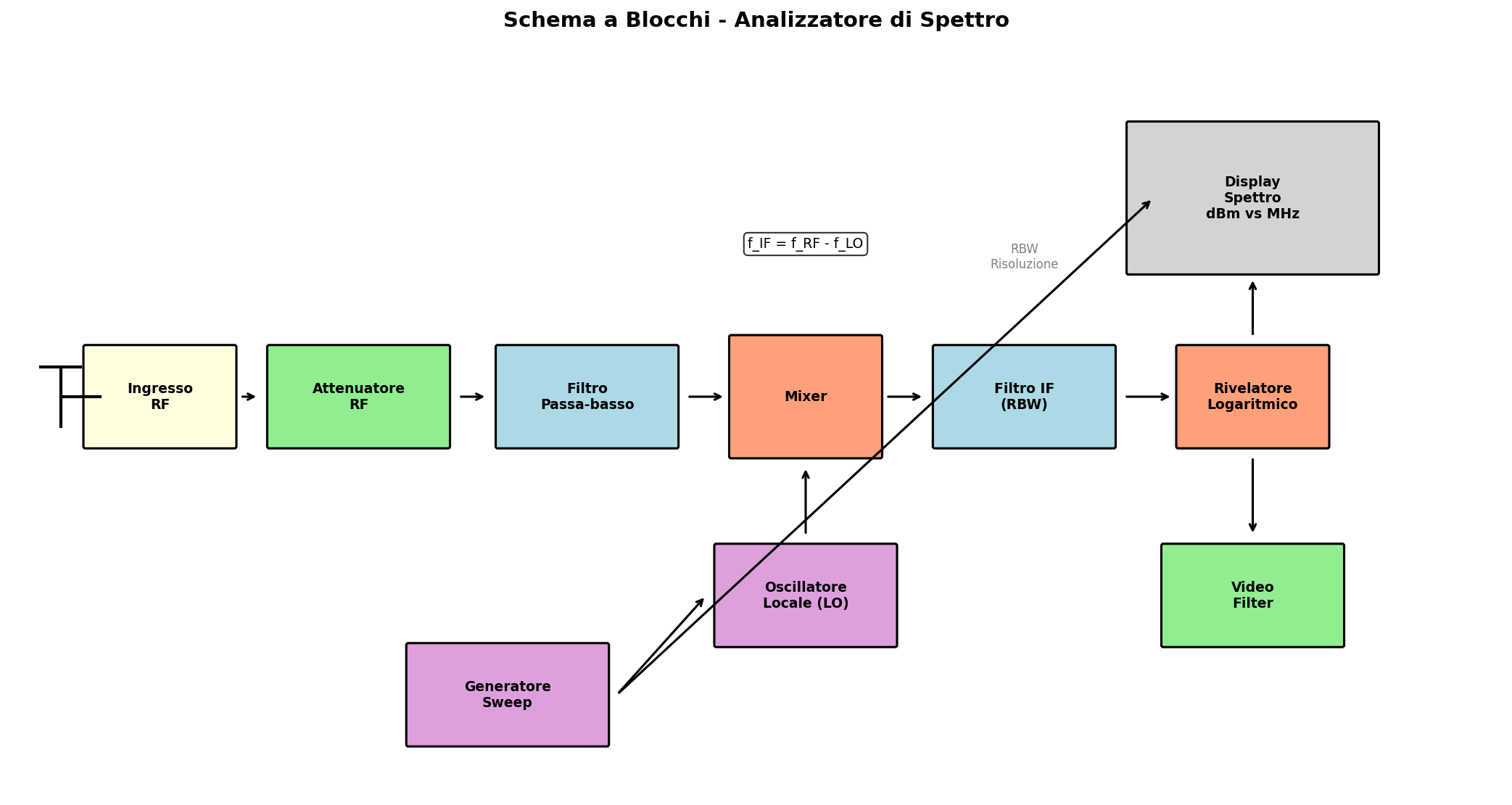

Schema a Blocchi Analizzatore di Spettro​

Schema analizzatore spettro

Il mixer converte ogni frequenza RF in IF, dove il filtro RBW determina la risoluzione.

Applicazioni​

  • Misura armoniche: Distorsione TX
  • Spurie: Emissioni indesiderate
  • Occupazione spettrale: Larghezza banda segnale
  • Interferenze: Identificazione sorgenti

🔌 Configurazioni di Misura​

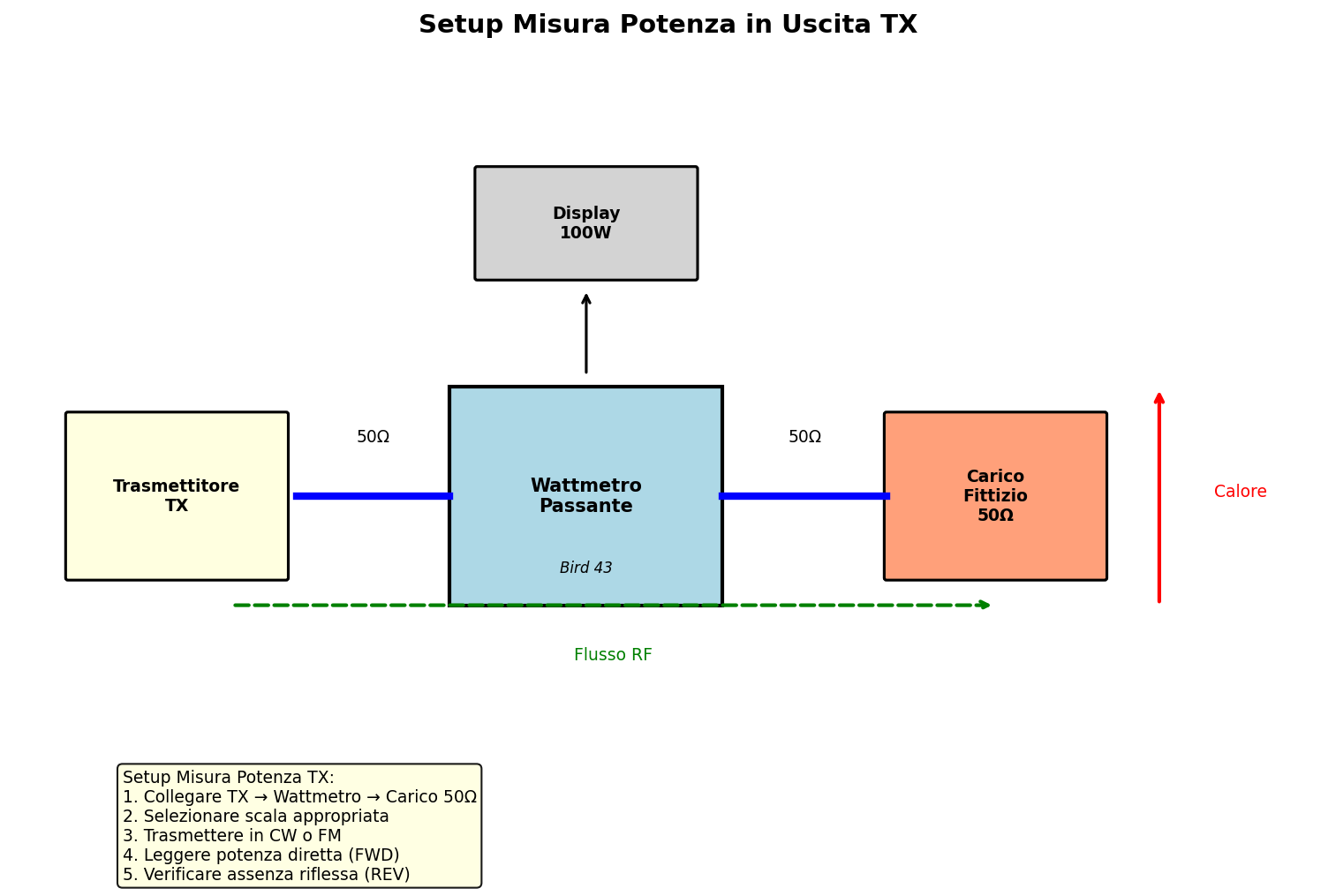

Setup Misura Potenza in Uscita TX​

Per misurare la potenza di un trasmettitore si usa un wattmetro passante e un carico fittizio.

Setup misura potenza

Configurazione TX → Wattmetro → Carico 50Ω per misura accurata della potenza emessa.

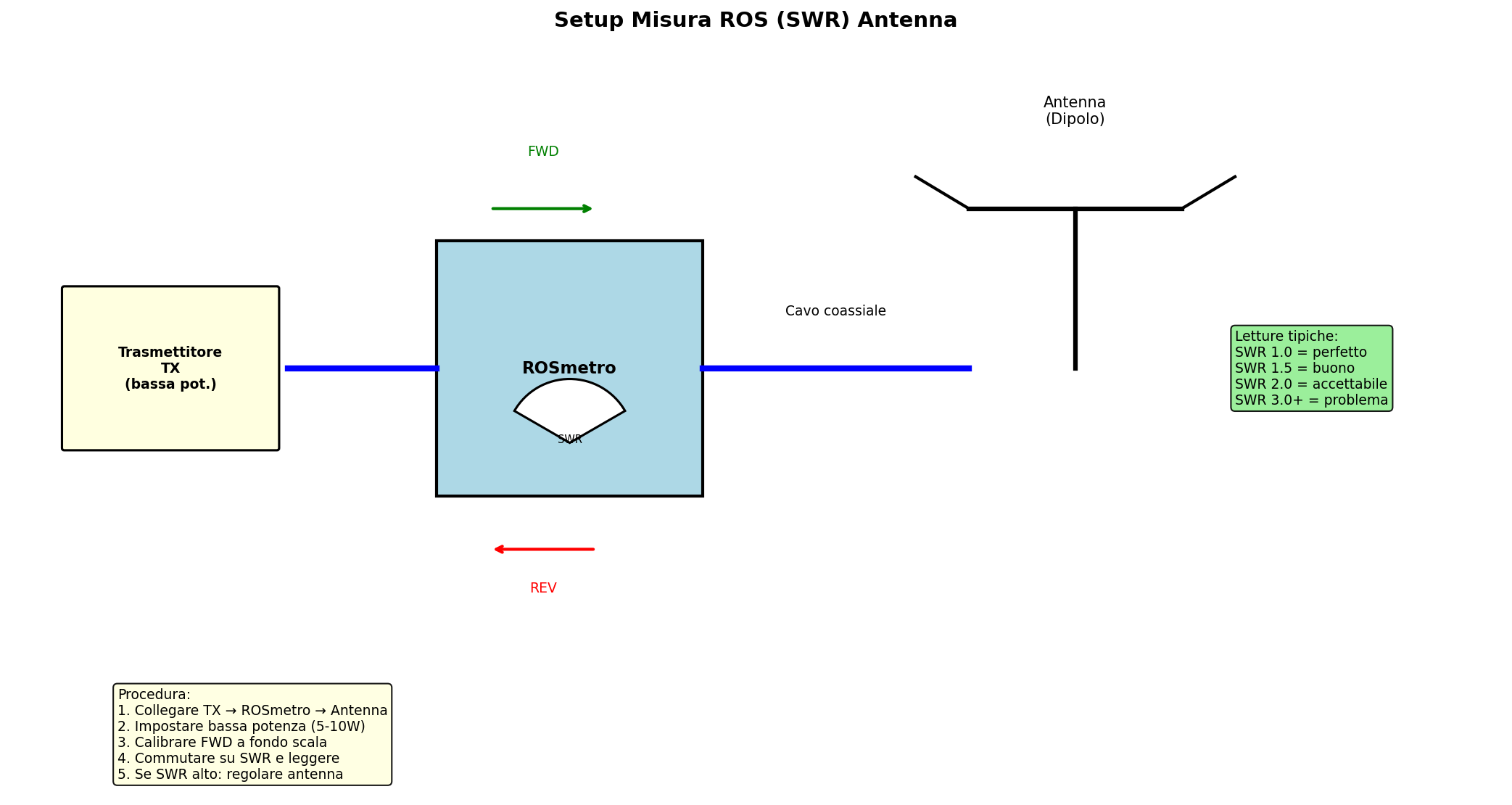

Setup Misura ROS (SWR) Antenna​

Per verificare l'accordatura dell'antenna si usa un ROSmetro tra TX e antenna.

Setup misura ROS

Il ROSmetro indica il rapporto tra potenza diretta e riflessa, essenziale per ottimizzare l'antenna.

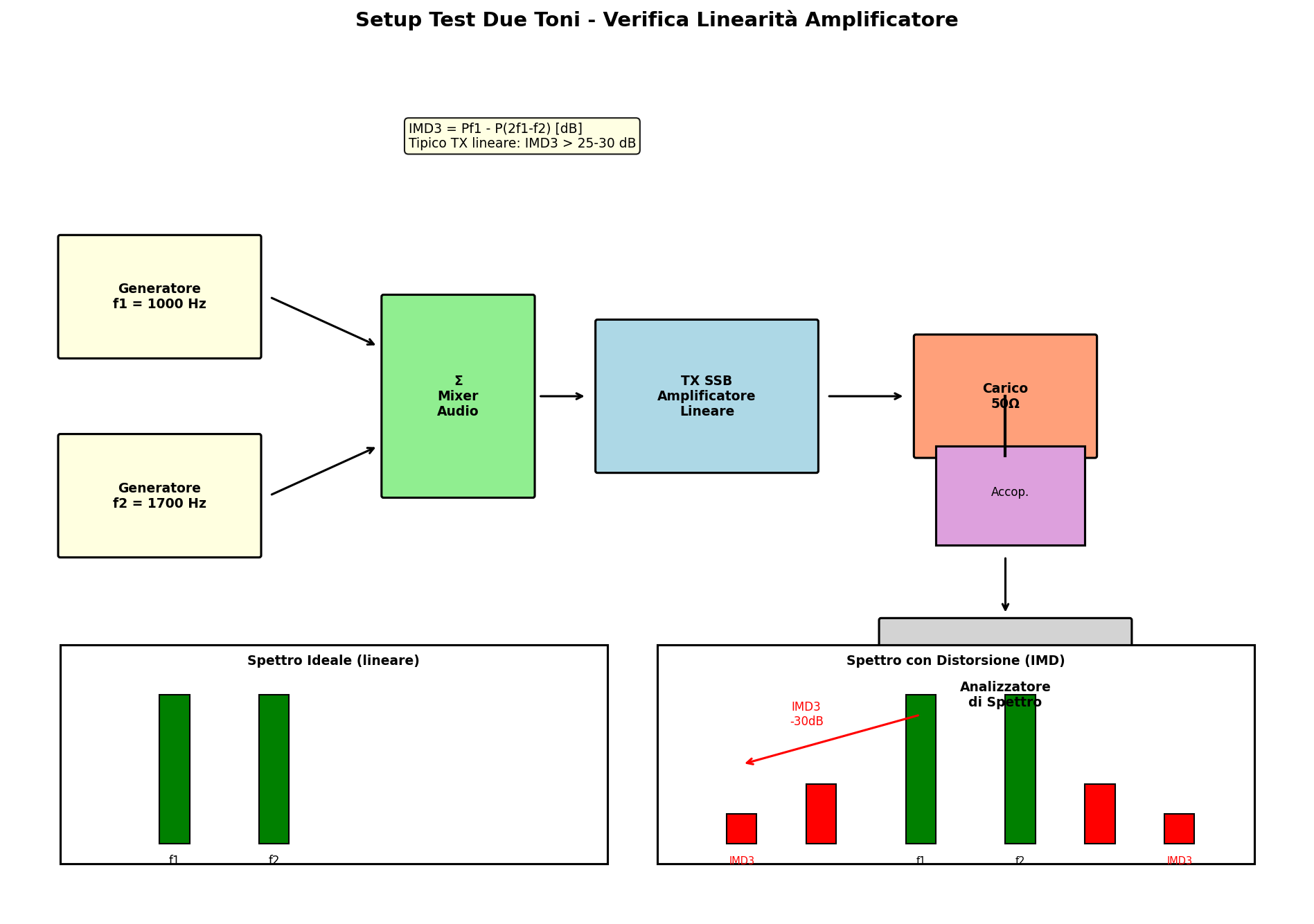

Test Due Toni per Linearità Amplificatore​

Il test a due toni verifica la linearità di un amplificatore SSB misurando i prodotti di intermodulazione.

Setup test due toni

Due segnali audio sommati vengono trasmessi in SSB; l'analizzatore di spettro rivela i prodotti IMD3.

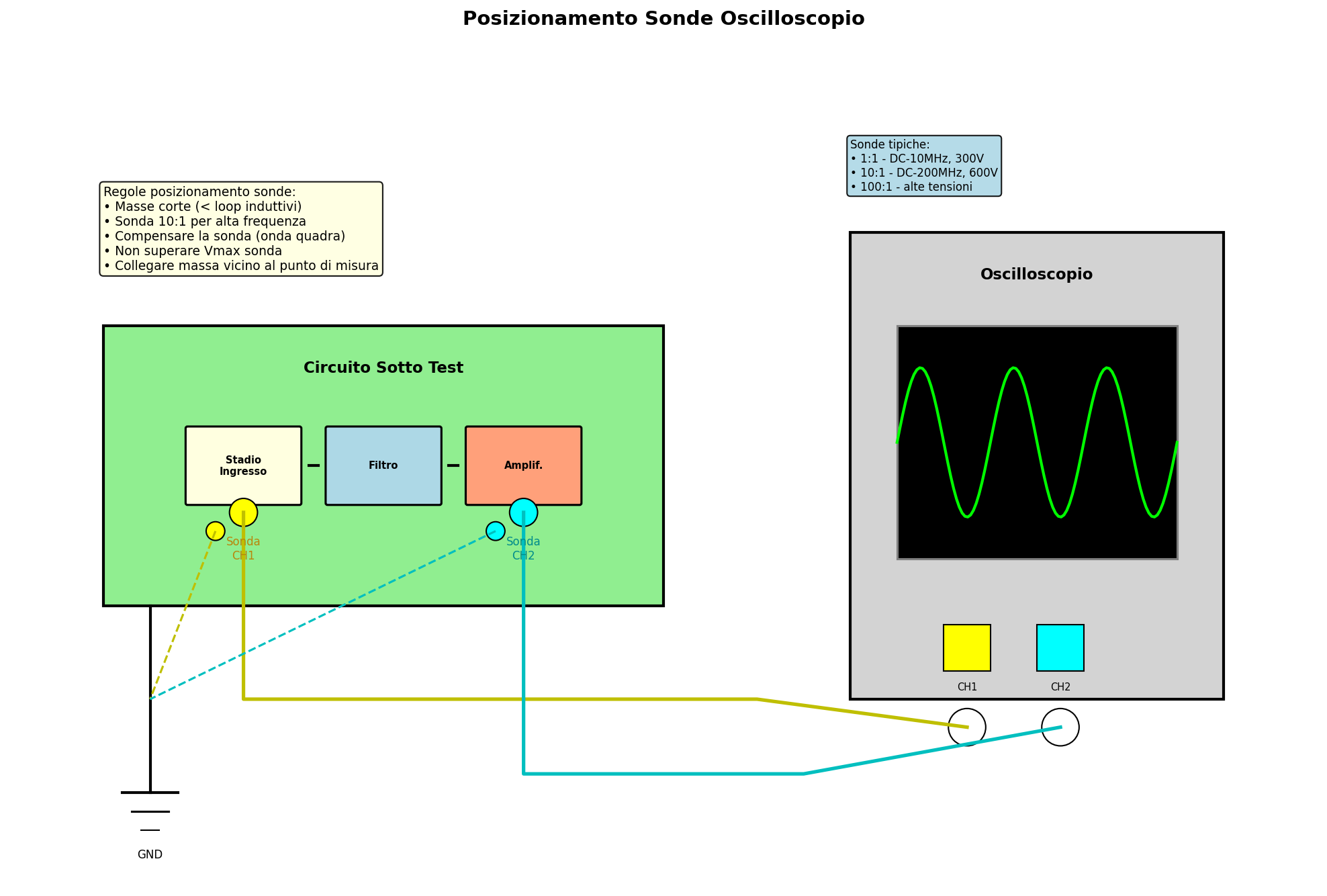

Posizionamento Sonde Oscilloscopio​

Il corretto posizionamento delle sonde è essenziale per misure accurate, specialmente in RF.

Posizionamento sonde

Regole fondamentali: masse corte, sonde compensate, punti di misura vicini al circuito.

🛠️ Pratica delle Operazioni di Misura​

Sequenza Standard​

  1. Preparazione: Selezionare strumento adatto
  2. Sicurezza: Verificare tensioni, correnti
  3. Connessione: Puntali puliti, connessioni sicure
  4. Configurazione: Gamma, funzione corretta
  5. Misura: Leggere valore stabile
  6. Verifica: Controllare ragionevolezza

Errori Comuni da Evitare​

  • Gamma sbagliata: Sovraccarico strumento
  • Connessioni lasche: Rumore, letture errate
  • Carica statica: Scaricare prima di toccare
  • Interferenze: Schermare da campi esterni

Calibrazione​

  • Riferimenti noti: Usare segnali calibrati
  • Confronto: Confrontare con strumenti noti
  • Correzione: Applicare fattori di correzione

🧠 Quiz di Ripasso​

Testa le tue conoscenze sugli strumenti di misura!

Domanda 1: Qual è il vantaggio principale di un multimetro digitale rispetto a uno analogico?​

  • A) Costo inferiore
  • B) Maggiore precisione e risoluzione
  • C) Robustezza meccanica
  • D) Lettura più veloce
Risposta

B) Maggiore precisione e risoluzione

I multimetri digitali offrono precisione tipica ±0.1-1% contro ±2-5% degli analogici.

Domanda 2: Cosa misura un riflettometro a ponte?​

  • A) Potenza assoluta
  • B) Impedenza e SWR
  • C) Frequenza esatta
  • D) Forma d'onda
Risposta

B) Impedenza e SWR

I riflettometri misurano l'impedenza del carico e calcolano il rapporto di onda stazionaria.

Domanda 3: Qual è la risoluzione tipica di un contatore di frequenza?​

  • A) 1 Hz
  • B) 1 kHz
  • C) 1 MHz
  • D) 1 GHz
Risposta

A) 1 Hz

I contatori di frequenza moderni offrono risoluzione di 1 Hz o meglio.

Domanda 4: Come funziona un frequenzimetro ad assorbimento?​

  • A) Conta impulsi
  • B) Misura assorbimento in cavità risonante
  • C) Usa termistori
  • D) Campiona il segnale
Risposta

B) Misura assorbimento in cavità risonante

La cavità assorbe energia massima alla frequenza di risonanza.

Domanda 5: Quale strumento visualizza tensione nel dominio del tempo?​

  • A) Multimetro
  • B) Analizzatore di spettro
  • C) Oscilloscopio
  • D) Contatore di frequenza
Risposta

C) Oscilloscopio

L'oscilloscopio mostra tensione (Y) vs tempo (X).

Conclusione​

Gli strumenti di misura sono gli alleati indispensabili del radioamatore. Dalla semplice misura di tensione al sofisticato oscilloscopio, ogni strumento ha il suo ruolo nella diagnosi e ottimizzazione. Ricorda: uno strumento ben usato è preciso quanto uno strumento costoso! 🔧🛠️
