9.3 Protezione contro i Disturbi: Scudi Elettronici 🛡️🔧

Benvenuti nel mondo della protezione dai disturbi! Una volta identificati i disturbi e le loro cause, possiamo implementare soluzioni efficaci. Dal filtraggio alle schermature, esistono molteplici tecniche per proteggere i nostri apparati elettronici. Scopriamo insieme le strategie pratiche per creare "scudi" contro le interferenze elettromagnetiche!

🔧 Filtraggio​

Il filtraggio è la prima linea di difesa contro i disturbi.

Tipi di Filtri​

Filtri Passa-Basso​

Attenuano frequenze alte, proteggono da armoniche.

Componenti: L, C in configurazione π o T

Filtri Passa-Alto​

Attenuano frequenze basse, proteggono da rumore 50/60 Hz.

Filtri Passa-Banda​

Lasciano passare solo la banda desiderata.

Filtri Reiettivo (Notch)​

Eliminano frequenze specifiche.

Schema Filtro Armoniche TX​

Filtro armoniche TX

Filtro π passa-basso 5 poli: attenua le armoniche generate dal trasmettitore.

Applicazioni Pratiche​

  • Alimentazione: Filtri EMI alla rete
  • Antenna: Filtri d'ingresso ricevitore
  • Audio: Filtri anti-rumble

Esempio: Filtro per Alimentazione​

Filtro π: Ingresso → C → L → C → Uscita Attenua armoniche di rete e RF indesiderata.

Schema Filtro EMI di Rete​

Filtro linea AC

Filtro EMI con condensatori X (differenziale), Y (modo comune) e induttori accoppiati.

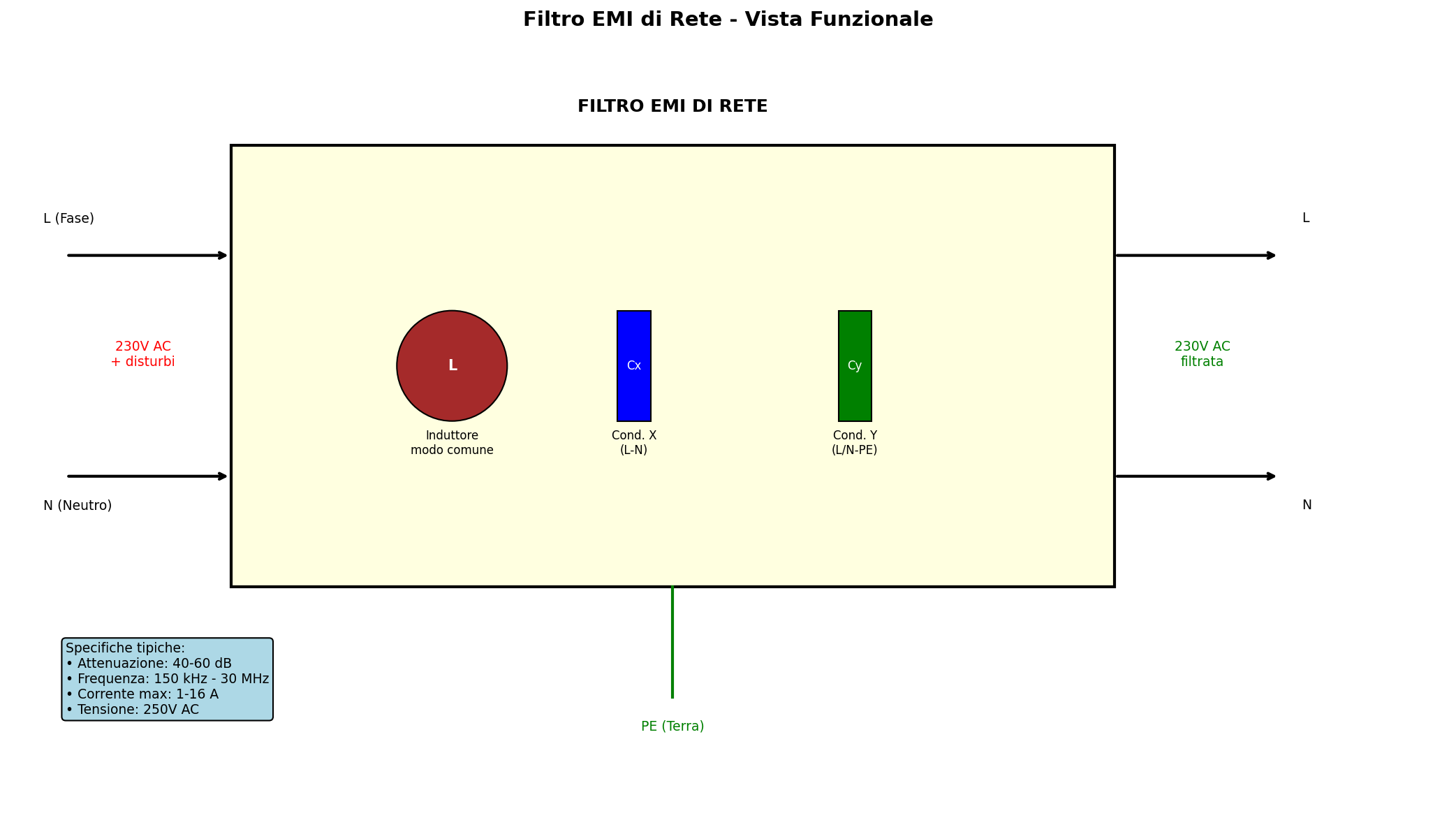

Filtro rete funzionale

Vista funzionale del filtro di rete con specifiche tipiche.

🔌 Disaccoppiamento​

Il disaccoppiamento isola circuiti da disturbi comuni.

Condensatori di Disaccoppiamento​

  • Elettrolitici: Basse frequenze, alta capacità
  • Ceramici: Alte frequenze, bassa capacità
  • Film: Ampia banda, precisione

Posizionamento​

  • Vicino al circuito: Minore induttanza
  • Ogni IC: Disaccoppiamento locale
  • Bus di alimentazione: Disaccoppiamento globale

Schema Disaccoppiamento IC​

Disaccoppiamento IC

Condensatori elettrolitici (bulk) e ceramici (locale) + ferrite bead per filtraggio completo.

Ferrite Bead​

Perlite magnetiche che attenuano alte frequenze.

Impedenza Z = jωL, aumenta con frequenza.

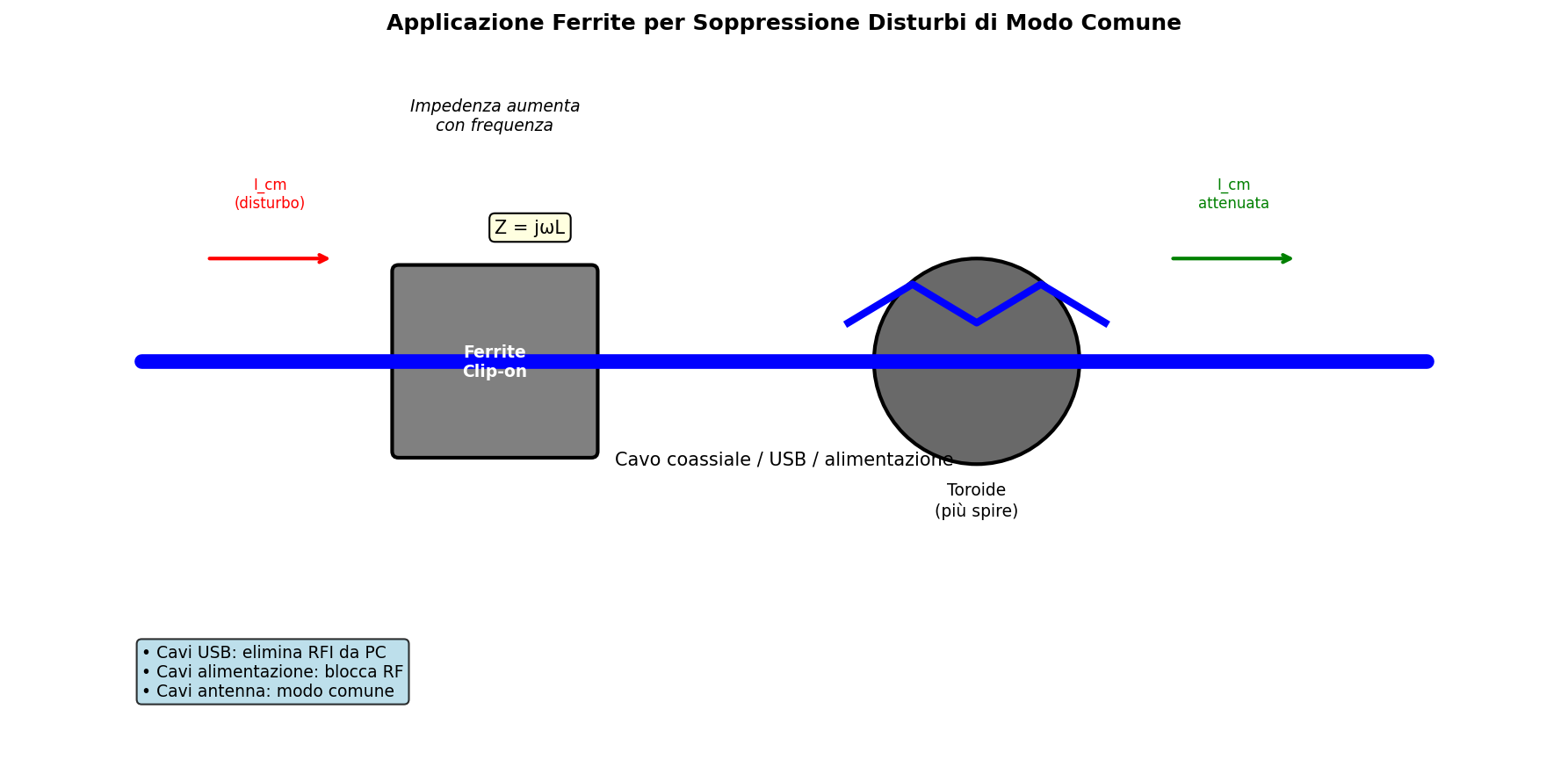

Applicazione Ferrite su Cavi​

Ferrite su cavi

Ferrite clip-on e toroidali per sopprimere correnti di modo comune sui cavi.

🛡️ Schermatura​

La schermatura crea gabbie di Faraday contro i campi EM.

Principi Fisici​

  • Schermo elettrico: Blocca campi elettrici
  • Schermo magnetico: Blocca campi magnetici
  • Schermo elettromagnetico: Entrambi

Materiali​

  • Rame/Alluminio: Schermo elettrico
  • Mu-metall: Schermo magnetico
  • Schermi multi-strato: Combinati

Tecniche di Schermatura​

Schermatura del Cabinet​

  • Pannelli metallici: Connessi elettricamente
  • Ventole schermate: Aperture con maglia fine
  • Connettori schermati: BNC, SMA con guscio

Schermatura Interna​

  • Schermi parziali: Intorno a circuiti critici
  • Cavi schermati: Per segnali sensibili
  • PCB schermati: Strati di massa

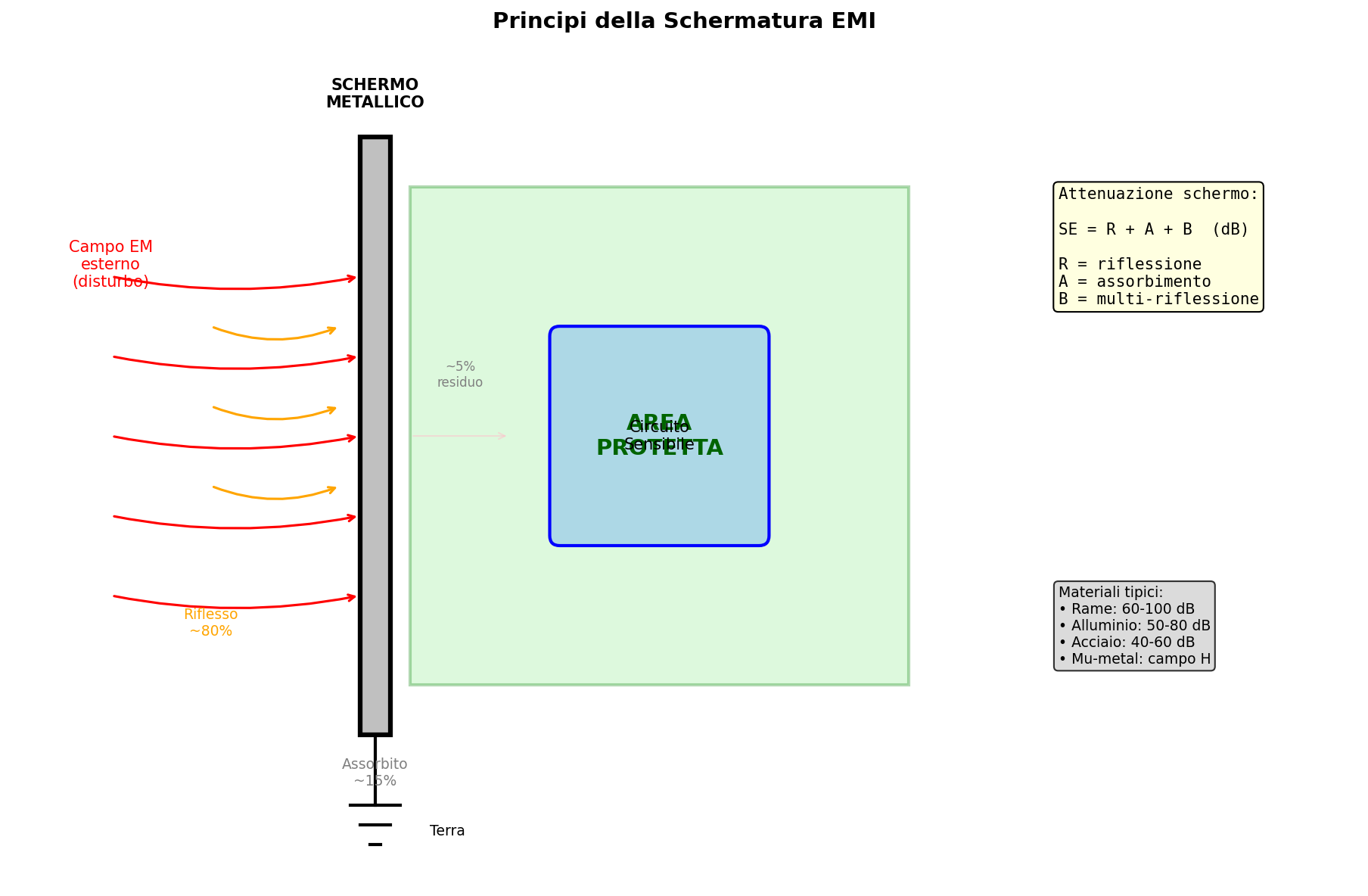

Diagramma Schermatura EMI​

Schermatura EMI

Principi della schermatura: riflessione, assorbimento e attenuazione del campo EM.

Efficacia della Schermatura​

Attenuazione A = 20 log(σ × t × f) dB

Dove σ = conduttività, t = spessore, f = frequenza.

🏠 Misure Architetturali​

Separazione Fisica​

  • Distanza: Maggiore = meno accoppiamento
  • Orientamento: 90° riduce accoppiamento magnetico
  • Barriere: Schermi fisici tra apparati

Layout del Circuito​

  • Loop di massa: Piccoli e controllati
  • Separazione segnali: Analogici/digitali separati
  • Layer PCB: Strati di massa dedicati

Alimentazione​

  • Linee separate: Per circuiti critici
  • Stabilizzatori: Filtrati e schermati
  • UPS: Protezione da transienti di rete

📡 Tecniche Specifiche per Radioamatori​

Protezione del Ricevitore​

  • Preamplificatore: Guadagno controllato
  • Attenuatore: Per segnali forti
  • Filtro passa-banda: Solo banda desiderata

Protezione del Trasmettitore​

  • Filtro di uscita: Elimina armoniche
  • Circuito di protezione: Da SWR alto
  • Schermatura: Riduce irradiazioni parassite

Stazione Completa​

  • Separazione fisica: TX/RX distanti
  • Schermatura cabine: Gabbia di Faraday
  • Filtri di linea: Su tutte le connessioni

Esempio di Configurazione Protetta​

Antenna → Filtro passa-banda → Cavo schermato → Preamp → Ricevitore
                    ↓
              Filtro notch (se necessario)

🔧 Strumenti e Metodi di Test​

Verifica dell'Efficacia​

  • Misura SWR: Accordatura corretta
  • Analisi spettro: Spurii assenti
  • Test di immunità: Campo controllato
  • Monitoraggio: Disturbi residui

Strumenti Utili​

  • Generatore di segnali: Test filtri
  • Analizzatore di rete: Misura impedenza
  • Camera schermata: Test controllati
  • Misuratore di campo: Verifica schermatura

📋 Procedure di Troubleshooting​

Identificazione del Problema​

  1. Sintomi: Cosa succede esattamente
  2. Isolamento: Quale circuito è interessato
  3. Misura: Quantificare il disturbo
  4. Localizzazione: Dove entra il disturbo

Soluzioni Step-by-Step​

  1. Filtri: Aggiungere filtraggio
  2. Schermatura: Migliorare schermature esistenti
  3. Layout: Riprogettare se necessario
  4. Separazione: Aumentare distanze

Prevenzione​

  • Design iniziale: Considerare EMC fin dall'inizio
  • Test continui: Verificare durante sviluppo
  • Documentazione: Registrare soluzioni efficaci

🧠 Quiz di Ripasso​

Testa le tue conoscenze sulla protezione contro i disturbi!

Domanda 1: Qual è la funzione principale di un filtro passa-basso?​

  • A) Lasciare passare alte frequenze
  • B) Attenuare alte frequenze
  • C) Amplificare basse frequenze
  • D) Bloccare basse frequenze
Risposta

B) Attenuare alte frequenze

I filtri passa-basso attenuano le frequenze al di sopra della frequenza di taglio.

Domanda 2: Cosa fa un condensatore di disaccoppiamento?​

  • A) Filtra il segnale
  • B) Assorbe disturbi ad alta frequenza
  • C) Amplifica il segnale
  • D) Riduce la tensione
Risposta

B) Assorbe disturbi ad alta frequenza

I condensatori di disaccoppiamento forniscono un percorso a bassa impedenza per le alte frequenze verso massa.

Domanda 3: Quale materiale è migliore per schermare campi magnetici?​

  • A) Rame
  • B) Alluminio
  • C) Mu-metall
  • D) Plastica
Risposta

C) Mu-metall

Il mu-metall è una lega con alta permeabilità magnetica, ideale per schermare campi magnetici.

Domanda 4: Cosa significa EMC nel contesto dei disturbi?​

  • A) Electromagnetic Compatibility
  • B) Electronic Magnetic Control
  • C) Energy Management Circuit
  • D) Error Monitoring Code
Risposta

A) Electromagnetic Compatibility

EMC significa compatibilità elettromagnetica, cioè la capacità di dispositivi di funzionare senza disturbarsi reciprocamente.

Domanda 5: Quale è una buona pratica per ridurre l'accoppiamento tra circuiti?​

  • A) Avvicinarli il più possibile
  • B) Orientarli a 90 gradi
  • C) Usare la stessa massa
  • D) Condividerli l'alimentazione
Risposta

B) Orientarli a 90 gradi

L'orientamento a 90 gradi riduce l'accoppiamento sia elettrico che magnetico tra circuiti.

Conclusione​

La protezione contro i disturbi è un'arte che combina conoscenza tecnica e pratica applicazione. Dal semplice filtro alla schermatura completa, ogni misura contribuisce a creare un ambiente elettronico pulito e affidabile. Una buona protezione significa meno problemi e più piacere nel nostro hobby radioamatoriale! 🛡️🔧
