3.7 Circuiti ad Aggancio di Fase (PLL) 🎯

Benvenuti nel mondo affascinante dei PLL! Immaginate un PLL come un "pilota automatico" che mantiene un'onda perfettamente sincronizzata con un riferimento, anche se ci sono disturbi o variazioni. Scopriamo come questi circuiti intelligenti permettono ai ricevitori moderni di sintonizzare con precisione millimetrica e ai sintetizzatori di generare migliaia di frequenze stabili!

🎯 Cos'è un PLL (Phase-Locked Loop)?​

Un PLL è un sistema di controllo a retroazione che sincronizza la fase e la frequenza di un oscillatore controllato (VCO) con un segnale di riferimento.

  • Funzione principale: Sincronizzazione e moltiplicazione di frequenza
  • Input: Segnale di riferimento stabile
  • Output: Segnale sincronizzato e/o moltiplicato
  • Componente chiave: Phase detector, loop filter, VCO, frequency divider

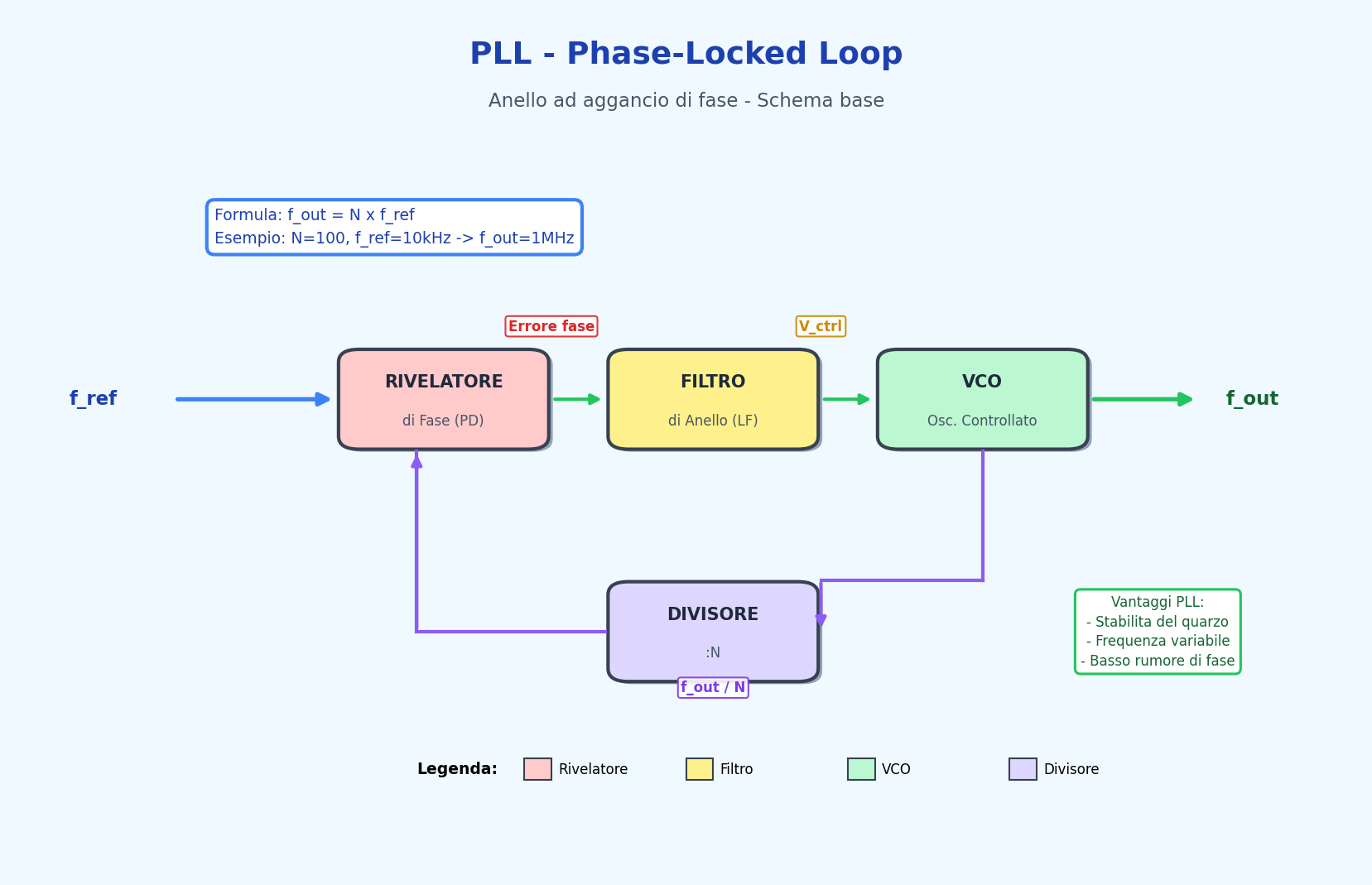

Diagramma di un PLL​

PLL Base​

PLL Base

⚙️ Componenti Principali del PLL​

1. Phase Detector (Rivelatore di Fase)​

Confronta la fase tra segnale di riferimento e segnale di feedback.

Tipi comuni:

  • Moltiplicatore analogico: Mescola i due segnali
  • Digital (XOR): Confronta digitale delle fasi
  • Frequency/Phase detector: Per segnali digitali

Uscita: Tensione proporzionale all'errore di fase

2. Loop Filter (Filtro di Anello)​

Filtra la tensione di errore di fase e stabilizza il sistema.

Caratteristiche:

  • Tipo: Passa-basso (tipicamente 1° o 2° ordine)
  • Funzione: Rimuove rumore, stabilizza il loop
  • Parametri: Frequenza di taglio, smorzamento

3. VCO (Voltage Controlled Oscillator)​

Oscillatore controllato in tensione che genera la frequenza di uscita.

Relazione: f_out = f_0 + K_v × V_control

Dove:

  • f_0: Frequenza centrale (senza controllo)
  • K_v: Sensibilità (Hz/V)
  • V_control: Tensione di controllo

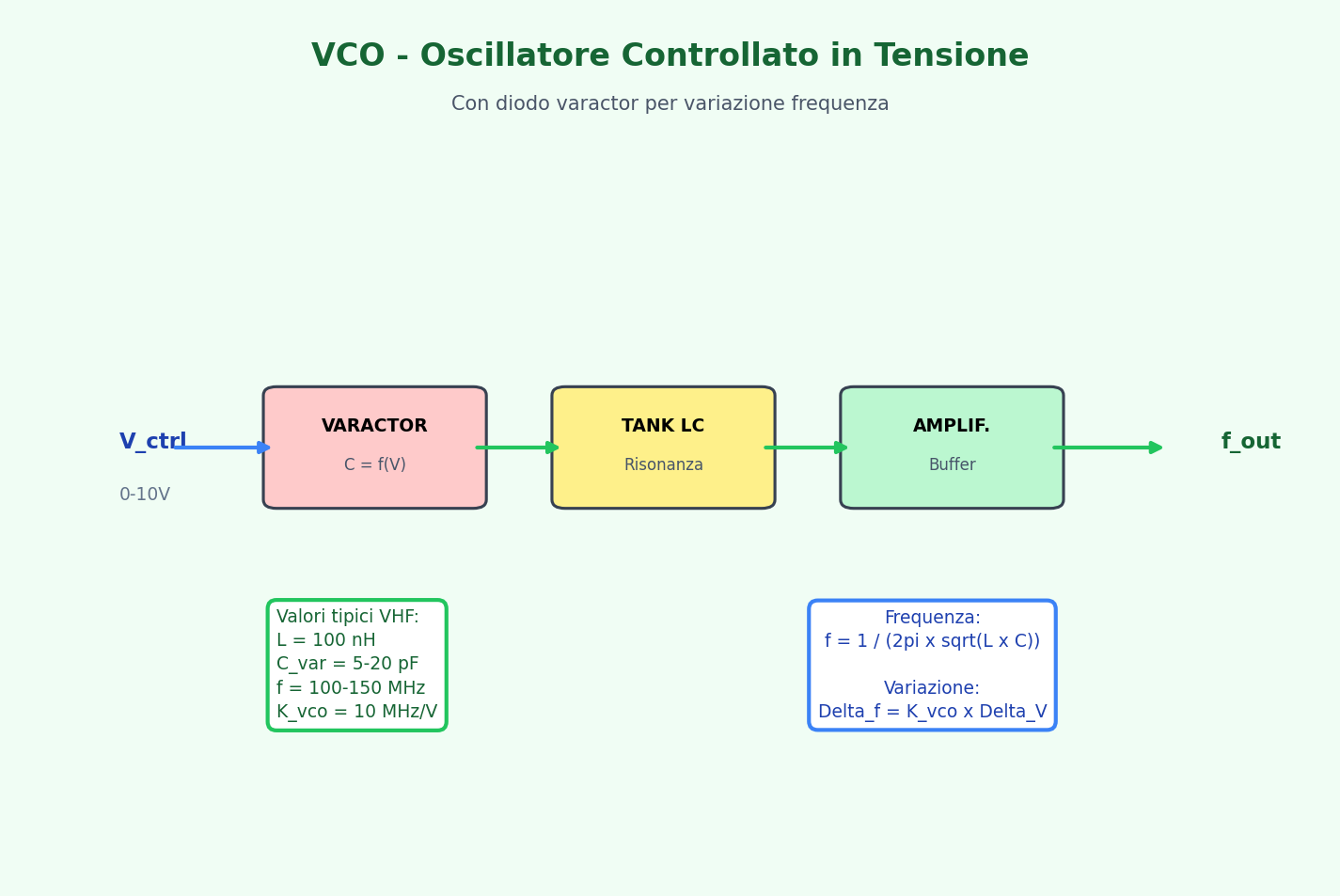

VCO per PLL​

VCO per PLL

4. Frequency Divider (Divisore di Frequenza)​

Divide la frequenza di uscita per il confronto con il riferimento.

Relazione: f_feedback = f_out / N

Dove N è il rapporto di divisione (intero)

🔄 Funzionamento del PLL​

1. Fase di Lock (Blocco)​

Il PLL è sincronizzato e l'errore di fase è costante.

Condizioni:

  • f_out = N × f_ref
  • Δφ = costante
  • Uscita del VCO stabile

2. Fase di Acquisizione (Acquisition)​

Il PLL sta cercando di sincronizzarsi con il riferimento.

Processo:

  • Il VCO varia la frequenza
  • Quando si avvicina al riferimento, il loop si blocca
  • Tempo di acquisizione dipende dal loop filter

3. Fase di Hold (Mantenimento)​

Il PLL mantiene la sincronizzazione anche se il riferimento viene temporaneamente perso.

Durata: Dipende dal condensatore nel loop filter

📊 Parametri Caratteristici del PLL​

Range di Lock (Gamma di Blocco)​

Range di frequenze in cui il PLL può sincronizzarsi.

Formula: Δf_lock = ±f_ref × (K_v × K_pd × K_osc / N)

Bandwidth (Larghezza di Banda)​

Velocità con cui il PLL risponde a variazioni.

Tipici:

  • Largo: 10kHz - 1MHz (risposta rapida)
  • Stretto: 1Hz - 10kHz (risposta lenta, stabilità alta)

Phase Margin​

Margine di stabilità del sistema.

Valori tipici: 30° - 60°

Lock Time​

Tempo necessario per acquisire il blocco.

Formula: t_lock ≈ 1/(2π × BW)

🎛️ Tipi di PLL​

1. PLL Analogico​

Usa componenti analogici per tutto il loop.

Vantaggi:

  • Basso rumore di fase
  • Buona linearità
  • Risposta rapida

Svantaggi:

  • Costo elevato
  • Dimensioni maggiori
  • Limiti di frequenza

2. PLL Digitale (DPLL)​

Usa circuiti digitali per phase detection e divisione.

Vantaggi:

  • Costo ridotto
  • Dimensioni compatte
  • Frequenze più alte
  • Programmabilità

Svantaggi:

  • Rumore di quantizzazione
  • Limiti di risoluzione
  • Jitter maggiore

3. Mixed-Mode PLL​

Combina sezioni analogiche e digitali.

Vantaggi:

  • Buon compromesso prestazioni/costo
  • Flessibilità di progettazione
  • Ottimo per molte applicazioni

4. Fractional-N PLL​

Usa divisori di frequenza non interi.

Vantaggi:

  • Risoluzione di frequenza elevata
  • Canali stretti con riferimento basso
  • Sintesi diretta

Svantaggi:

  • Spurie frazionarie
  • Complessità maggiore

📱 Applicazioni dei PLL​

1. Sintetizzatori di Frequenza​

Generano molteplici frequenze da un singolo riferimento.

Architettura tipica:

  • Riferimento: quarzo ad alta stabilità
  • PLL principale: genera frequenza base
  • PLL secondari: generano canali RF

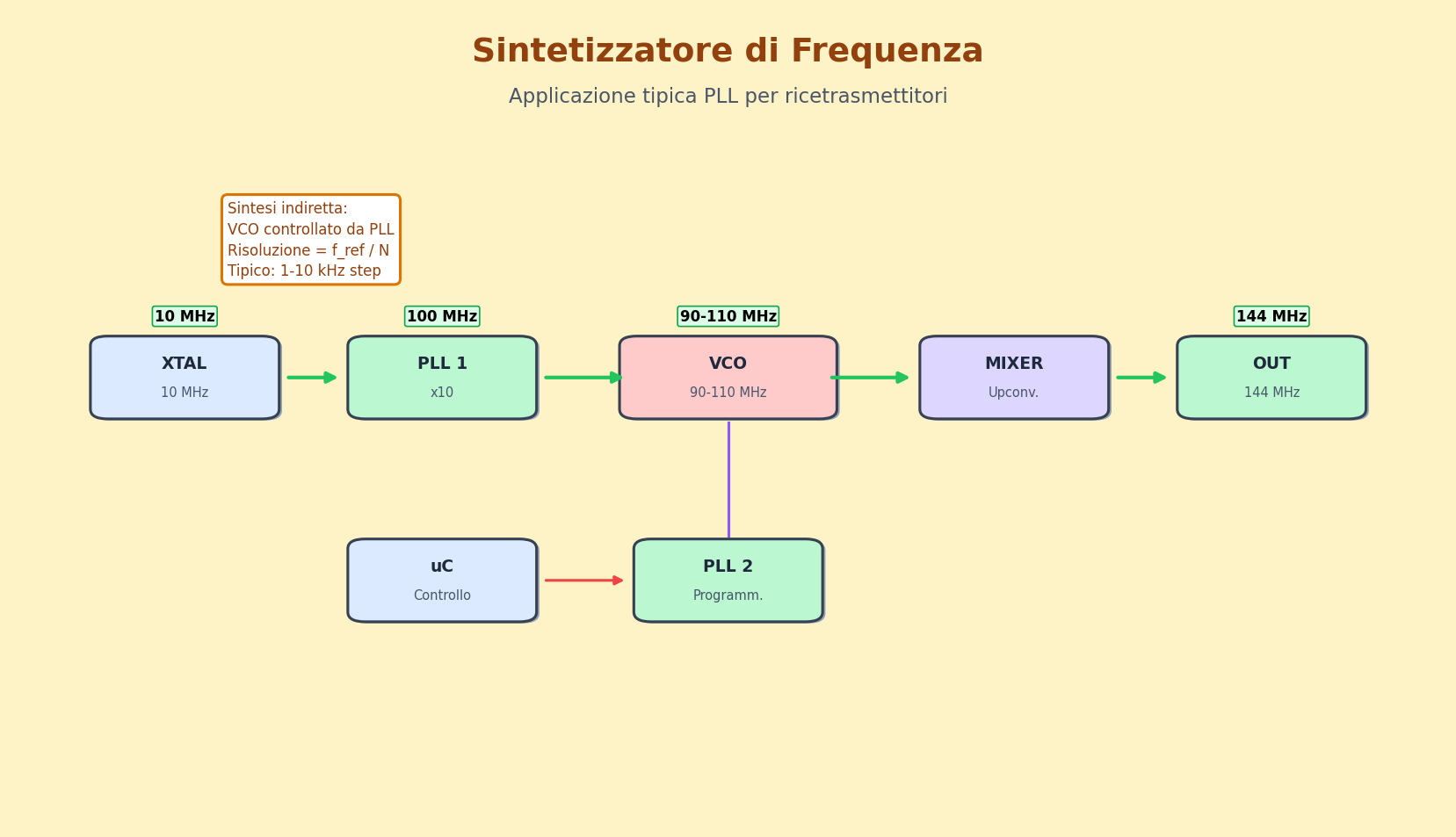

Sintetizzatore con PLL​

Sintetizzatore con PLL

2. Ricevitori Radio​

Sintonizzazione precisa e stabile delle frequenze.

Vantaggi:

  • Sintonizzazione digitale (senza meccanici)
  • Stabilità termica superiore
  • Memoria delle frequenze

3. Clock Generation​

Generano clock per sistemi digitali e computer.

Requisiti:

  • Basso jitter
  • Bassa deriva
  • Multipli fasi

4. Recupero di Clock​

Estraggono clock da segnali dati seriali.

Uso: Comunicazioni seriali, reti, storage

🔧 Architetture Avanzate​

Dual-Modulus Prescaler​

Permette divisione frazionaria con spurie ridotte.

Principio: Divisione alternata tra N e N+1

Delta-Sigma PLL​

Usa modulazione delta-sigma per alta risoluzione.

Vantaggi:

  • Risoluzione molto alta
  • Rumore di fase basso
  • Spurie minime

All-Digital PLL (ADPLL)​

Completamente digitale, adatto per integrazione VLSI.

Componenti:

  • Time-to-digital converter (TDC)
  • Digital loop filter
  • Digitally controlled oscillator (DCO)

📊 Tabella Comparativa PLL​

TipoFrequenza MaxJitterCostoApplicazione
Analogico1-5GHzBassoAltoRF professionale
Digitale10-100GHzMedioBassoIntegrati, mobile
Mixed-Mode1-10GHzBasso-MedioMedioGenerale
Fractional-N1-10GHzMedioMedioSintetizzatori
ADPLL1-20GHzBassoBassoVLSI, SoC

🛡️ Problemi Comuni e Soluzioni​

1. Spurie Frazionarie​

Frequenze indesiderate generate da divisioni non intere.

Soluzioni:

  • Dual-modulus prescaler
  • Delta-sigma modulation
  • Filtri digitali

2. Jitter​

Variazioni temporali del periodo dell'onda.

Cause:

  • Rumore termico
  • Rumore di fase
  • Rumore di alimentazione

Soluzioni:

  • Loop filter ottimizzato
  • Alimentazione pulita
  • VCO a basso rumore

3. Reference Spurs​

Rumore del segnale di riferimento che appare nell'uscita.

Soluzioni:

  • Reference pulito
  • Shielding adeguato
  • Filtraggio del riferimento

4. Cycle Slip​

Perdita di cicli di clock in sistemi digitali.

Soluzioni:

  • Clock data recovery (CDR)
  • PLL con cycle slip detection
  • Sincronizzazione esterna

🧪 Progettazione di un PLL​

1. Specifiche del Progetto​

  • Frequenza di uscita: Range e risoluzione
  • Stabilità richiesta: Deriva e jitter massimi
  • Tempo di lock: Velocità di risposta richiesta
  • Costo e dimensioni: Vincoli del progetto

2. Scelta dei Componenti​

  • Phase detector: Tipo e linearità
  • VCO: Frequenza, sensibilità, rumore
  • Loop filter: Tipo, frequenza di taglio
  • Divisori: Massima frequenza, jitter

3. Simulazione e Test​

  • Simulazione SPICE: Verifica stabilità
  • Analisi di fase: Margini di stabilità
  • Test di jitter: Misurazione delle prestazioni
  • Test di lock: Verifica del range di blocco

🧠 Quiz di Ripasso​

Testa le tue conoscenze sui PLL!

Domanda 1: Un PLL con N=100 e f_ref=10MHz genera quale frequenza?​

  • A) 100MHz
  • B) 1GHz
  • C) 10GHz
Risposta

B) 1GHz

f_out = N × f_ref = 100 × 10MHz = 1GHz

Domanda 2: Quale componente confronta la fase nel PLL?​

  • A) VCO
  • B) Loop filter
  • C) Phase detector
Risposta

C) Phase detector

Il phase detector genera un'uscita proporzionale all'errore di fase.

Domanda 3: Un PLL con bandwidth più larga ha...​

  • A) Risposta più rapida
  • B) Maggiore stabilità
  • C) Meno jitter
Risposta

A) Risposta più rapida

Bandwidth più larga = risposta più veloce ma stabilità ridotta.

Domanda 4: Quale tipo di PLL ha il costo più basso?​

  • A) Analogico
  • B) Digitale
  • C) Mixed-mode
Risposta

B) Digitale

I PLL digitali sono più economici e compatti.

Domanda 5: Il lock time è inversamente proporzionale a...​

  • A) Frequenza di riferimento
  • B) Bandwidth del loop
  • C) Guadagno del VCO
Risposta

B) Bandwidth del loop

t_lock ≈ 1/(2π × BW), quindi BW più grande = lock time più piccolo.

Conclusione​

I PLL sono i piloti automatici dell'elettronica moderna! Dalla semplice sincronizzazione di frequenze alla complessa sintesi di migliaia di canali, questi circuiti intelligenti sono essenziali per ogni sistema RF digitale. Capire i principi di blocco, acquisizione e mantenimento è fondamentale per ogni radioamatore moderno. Scegli l'architettura giusta basandoti su frequenza, stabilità e costi! 🎯
