1.5 Campo Elettromagnetico: Onde che Viaggiano nello Spazio 📡
Immaginate le onde radio come messaggeri invisibili che trasportano informazioni attraverso l'etere! Il campo elettromagnetico combina campi elettrici e magnetici oscillanti, propagandosi alla velocità della luce. Scopriamo come funzionano le onde radio, la loro velocità e la polarizzazione!
🌊 Le Onde Radio come Onde Elettromagnetiche
Le onde radio sono un tipo di onda elettromagnetica, generate da cariche accelerate. Sono trasversali: campo elettrico (E) e magnetico (B) oscillano perpendicolarmente alla direzione di propagazione.
- Spettro elettromagnetico: Include radio, microonde, luce visibile, raggi X, ecc.
- Generazione: Da antenne oscillanti o circuiti risonanti.
- Proprietà: Non necessitano di mezzo materiale (propagano nel vuoto).
Diagramma di un'Onda Elettromagnetica
⚡ Velocità di Propagazione e Relazione con Frequenza e Lunghezza d'Onda
La velocità di propagazione (c) delle onde EM nel vuoto è c = 3 × 10⁸ m/s (velocità della luce).
- Relazione: , dove f è la frequenza (Hz), λ è la lunghezza d'onda (m).
- Formula: .
Esempio: Per f = 100 MHz (10⁸ Hz), .
Tabella delle Bande Radio (ITU)
| Banda | Frequenza | Lunghezza d'Onda | Nomenclatura | Esempi |
|---|---|---|---|---|
| VLF | 3 – 30 kHz | 100 – 10 km | Miriametriche | Comunicazioni sottomarine, navigazione |
| LF | 30 – 300 kHz | 10 – 1 km | Chilometriche | Radio AM onde lunghe |
| MF | 300 kHz – 3 MHz | 1 km – 100 m | Ettometriche | Radio AM onde medie |
| HF | 3 – 30 MHz | 100 – 10 m | Decametriche | Radio onde corte |
| VHF | 30 – 300 MHz | 10 – 1 m | Metriche | FM, TV |
| UHF | 300 – 3000 MHz | 1 m – 10 cm | Decimetriche | TV digitale, cellulari |
| SHF | 3 – 30 GHz | 10 – 1 cm | Centimetriche | Microonde, radar |
| EHF | 30 – 300 GHz | 10 – 1 mm | Millimetriche | Radar, radioastronomia |
Nota: , con c = 3 × 10⁸ m/s. La nomenclatura si basa sulla lunghezza d'onda. Classificazione secondo ITU (Unione Internazionale delle Telecomunicazioni).
📶 Polarizzazione
La polarizzazione di un'onda elettromagnetica descrive l'orientamento e il comportamento del campo elettrico (E) mentre l'onda si propaga. È un concetto fondamentale per le comunicazioni radio, poiché determina come l'antenna trasmette e riceve il segnale.
Analogia Semplice
Immagina un'onda come una corda che vibra: se vibra su/giù (verticale), è polarizzazione lineare verticale. Se ruota descrivendo un cerchio, è circolare. La polarizzazione ellittica è come una vibrazione obliqua.
Perché È Importante per Radioamatori
- Compatibilità Antenna-Segnale: Un'antenna verticale riceve meglio segnali verticali. Se il segnale è orizzontale, la perdita può essere di 20-30 dB!
- Riduzione Interferenze: Scegliendo la polarizzazione giusta, si evitano segnali indesiderati (es. riflessioni da edifici).
- Applicazioni Pratiche: VHF/UHF terrestri spesso lineari; satelliti usano circolare per flessibilità.
Effetti delle Riflessioni
Quando un'onda si riflette (es. su terreno o edifici), la polarizzazione può invertirsi o cambiare. Questo spiega perché segnali satellitari usano circolare: meno sensibile all'orientamento.
Ora vediamo i tipi principali:
Tipi di Polarizzazione

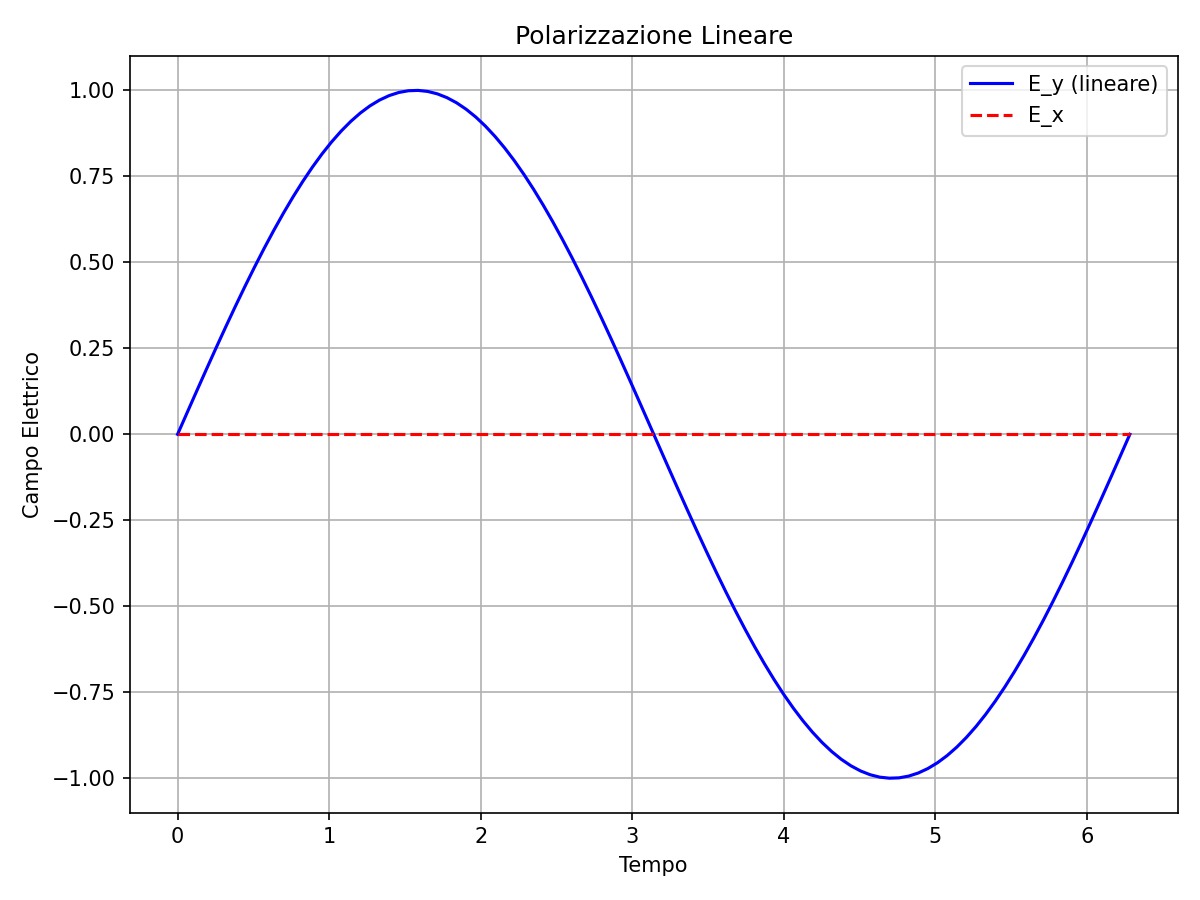

1. Polarizzazione Lineare
| Il campo elettrico oscilla in un piano fisso. Sottotipi: - Verticale: E ↑↓ - Orizzontale: E ←→ Applicazioni: - TV analogica terrestre (orizzontale) - Radio FM/AM (orizzontale) - VHF/UHF terrestri |  |

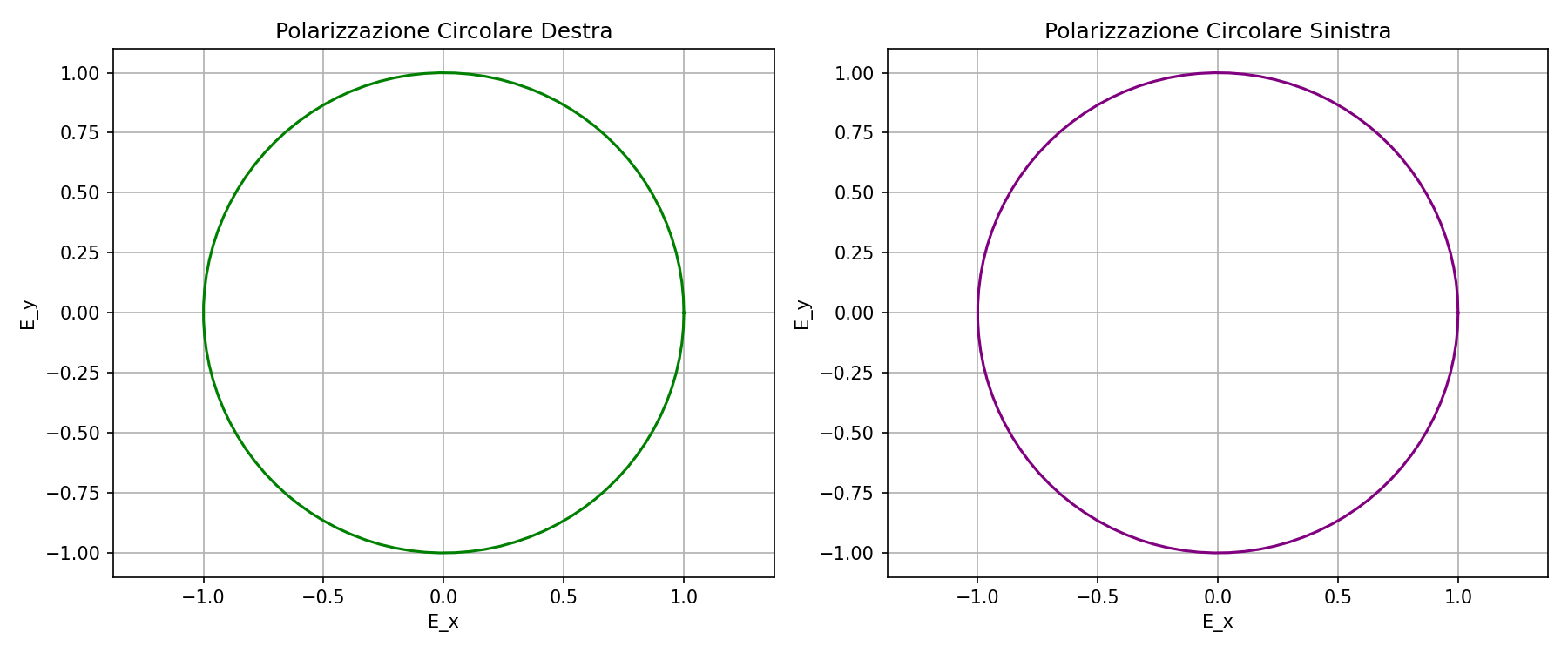

2. Polarizzazione Circolare
| Il campo elettrico ruota descrivendo un cerchio. Sottotipi: - Destra: Rotazione oraria - Sinistra: Rotazione antioraria Applicazioni: - Satelliti GPS e comunicazione - Wi-Fi e 5G |  |

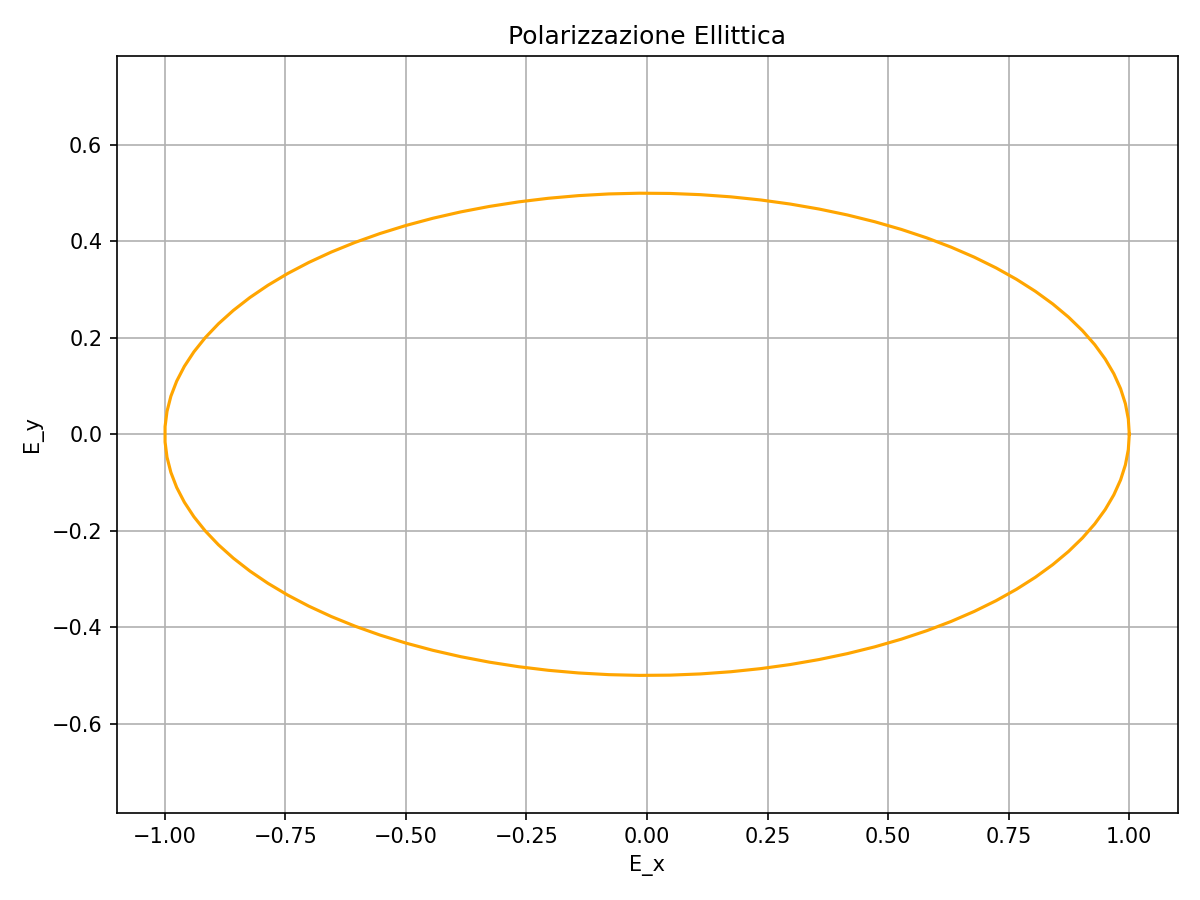

3. Polarizzazione Ellittica
| Combinazione di lineare e circolare, forma un'ellisse. Applicazioni: - Radar meteorologico - Sistemi dove la polarizzazione varia |  |
Importanza della Compatibilità
Le antenne devono avere la stessa polarizzazione del segnale per ricevere al massimo. Se non allineate, il segnale si attenua (perdita di 20-30 dB).
Esempio: Antenne TV verticali ricevono segnali polarizzati verticalmente.
🧠 Quiz di Ripasso
Testa le tue conoscenze sul campo elettromagnetico!
Domanda 1: Qual è la velocità delle onde elettromagnetiche nel vuoto?
- A) 3 × 10⁶ m/s
- B) 3 × 10⁸ m/s
- C) 3 × 10¹⁰ m/s
Risposta
B) 3 × 10⁸ m/s
È la velocità della luce.
Domanda 2: Quale tipo di polarizzazione usano tipicamente i satelliti di comunicazione?
- A) Lineare verticale
- B) Circolare destra
- C) Ellittica
Risposta
B) Circolare destra
I satelliti usano polarizzazione circolare per ridurre le interferenze dovute all'orientamento dell'antenna.
Domanda 3: Cosa significa polarizzazione circolare?
- A) E oscilla in linea retta
- B) E ruota in un cerchio
- C) E è ellittica
Risposta
B) E ruota in un cerchio
Usata in satelliti per segnale stabile.
Conclusione
Le onde elettromagnetiche sono la base della comunicazione moderna! Dalla radio ai cellulari, capirle è essenziale per l'elettronica. Continua a esplorare questo mondo affascinante! 📡
