5.2 Schemi a Blocchi dei Trasmettitori: Architetture per Ogni Modulazione 📊

Esploriamo gli schemi a blocchi dei principali tipi di trasmettitori radioamatoriali! Ogni modulazione richiede un'architettura specifica per generare, modulare e amplificare il segnale in modo efficiente. Vedremo CW, SSB e FM con diagrammi dettagliati e spiegazioni pratiche!

📡 Struttura Generale di un Trasmettitore​

Tutti i trasmettitori seguono uno schema base:

  1. Generazione segnale: Oscillatore o sintetizzatore
  2. Modulazione: Applicazione del segnale audio/dati
  3. Amplificazione: Aumento della potenza
  4. Filtraggio: Eliminazione armoniche spurie
  5. Irradiazione: Invio all'antenna

Schema Base Trasmettitore​

📻 Trasmettitore Telegrafico CW (A1A)​

Il CW (Continuous Wave) è la modulazione più semplice: un segnale portante on/off per trasmettere codice Morse.

Principio di Funzionamento CW​

  1. Oscillatore: Genera frequenza portante continua
  2. Chiave: Interruttore elettronico (keyer) on/off
  3. Amplificatore: Porta il segnale alla potenza desiderata
  4. Filtro: Elimina armoniche generate dall'interruzione

Schema a Blocchi CW​

Descrizione dei Blocchi CW​

  • Oscillatore CW: Genera il segnale portante continuo alla frequenza di trasmissione desiderata (f_RF). È la sorgente fondamentale del segnale radio.
  • Chiave Elettronica (Keyer): Interruttore elettronico che modula il segnale on/off secondo il codice Morse inviato dall'operatore.
  • Manipolazione Morse: Ingresso del segnale di controllo dall'operatore che determina la sequenza di punti e linee.
  • Buffer Amplificatore: Stadio di isolamento e preamplificazione che protegge l'oscillatore dal carico successivo e fornisce guadagno iniziale.
  • Filtro Passa-Banda: Filtro che elimina armoniche e spurii generati dall'interruzione del segnale, garantendo una trasmissione pulita.
  • Amplificatore Potenza: Stadio finale che amplifica il segnale alla potenza necessaria per l'irradiamento (tipicamente 100W per radioamatori).
  • Antenna: Dispositivo che converte il segnale elettrico in onde radio e le irradia nello spazio.

Caratteristiche CW​

  • Semplicità: Minimi componenti
  • Efficienza: Alta (segnale puro)
  • Banda stretta: ~100-500 Hz
  • Portata: Eccellente con bassa potenza

Problemi CW​

  • Clicks: Transitori on/off generano armoniche
  • Chirp: Variazione frequenza durante la chiave
  • Soluzione: Filtri e circuiti anti-click

📡 Trasmettitore SSB (J3E) - Banda Laterale Unica​

La SSB (Single Side Band) trasmette solo una banda laterale, sopprimendo portante e banda indesiderata per efficienza massima.

Schema a Blocchi Dettagliato SSB​

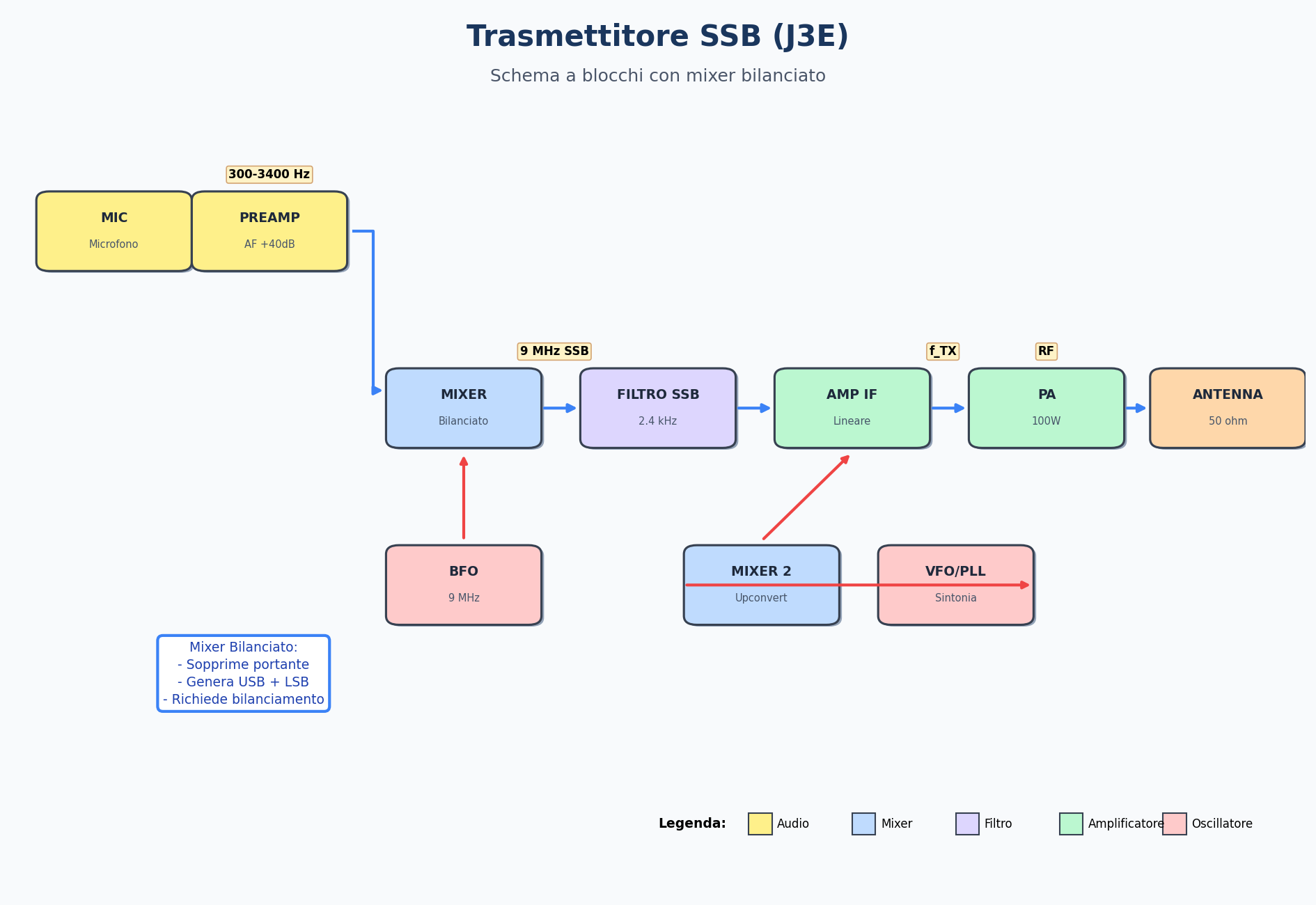

Trasmettitore SSB

Schema completo del trasmettitore SSB con mixer bilanciato, filtro a cristallo e upconversion.

Principio di Funzionamento SSB​

  1. Oscillatore: Genera portante
  2. Modulatore bilanciato: Crea entrambe le bande laterali
  3. Filtro: Seleziona una banda laterale
  4. Amplificatore lineare: Mantiene la modulazione

Schema a Blocchi SSB​

Descrizione dei Blocchi SSB​

  • Oscillatore Portante: Genera la frequenza fondamentale (f_RF) che servirà da riferimento per la modulazione.
  • Modulatore Bilanciato: Combina il segnale audio con la portante per produrre entrambe le bande laterali, sopprimendo la portante stessa.
  • Sorgente Audio: Fornisce il segnale audio nella banda 300-3400 Hz (telefonia) da modulare.
  • Filtro Banda Laterale: Seleziona una sola banda laterale (USB o LSB) eliminando l'altra e eventuali residui di portante.
  • Amplificatore Lineare: Amplifica il segnale SSB mantenendo la linearità per evitare distorsione della modulazione.
  • Filtro Uscita: Elimina armoniche e spurii dall'amplificatore lineare prima dell'irradiamento.
  • Amplificatore Potenza: Stadio finale che fornisce la potenza necessaria, mantenendo caratteristiche lineari per SSB.
  • Antenna: Irradia il segnale SSB nello spazio con massima efficienza spettrale.

Vantaggi SSB​

  • Efficienza: 3x più efficiente dell'AM
  • Banda stretta: 3 kHz vs 9 kHz AM
  • Portata: Migliore con stessa potenza
  • Qualità: Audio naturale

Svantaggi SSB​

  • Complessità: Richiede filtri precisi
  • Amplificatore lineare: Necessario per evitare distorsione
  • Sintonizzazione: Ricevitore deve rigenerare portante

📻 Trasmettitore FM (F3E) - Modulazione di Frequenza​

La FM (Frequency Modulation) varia la frequenza del segnale portante in proporzione al segnale audio.

Schema Modulatore FM con VCO​

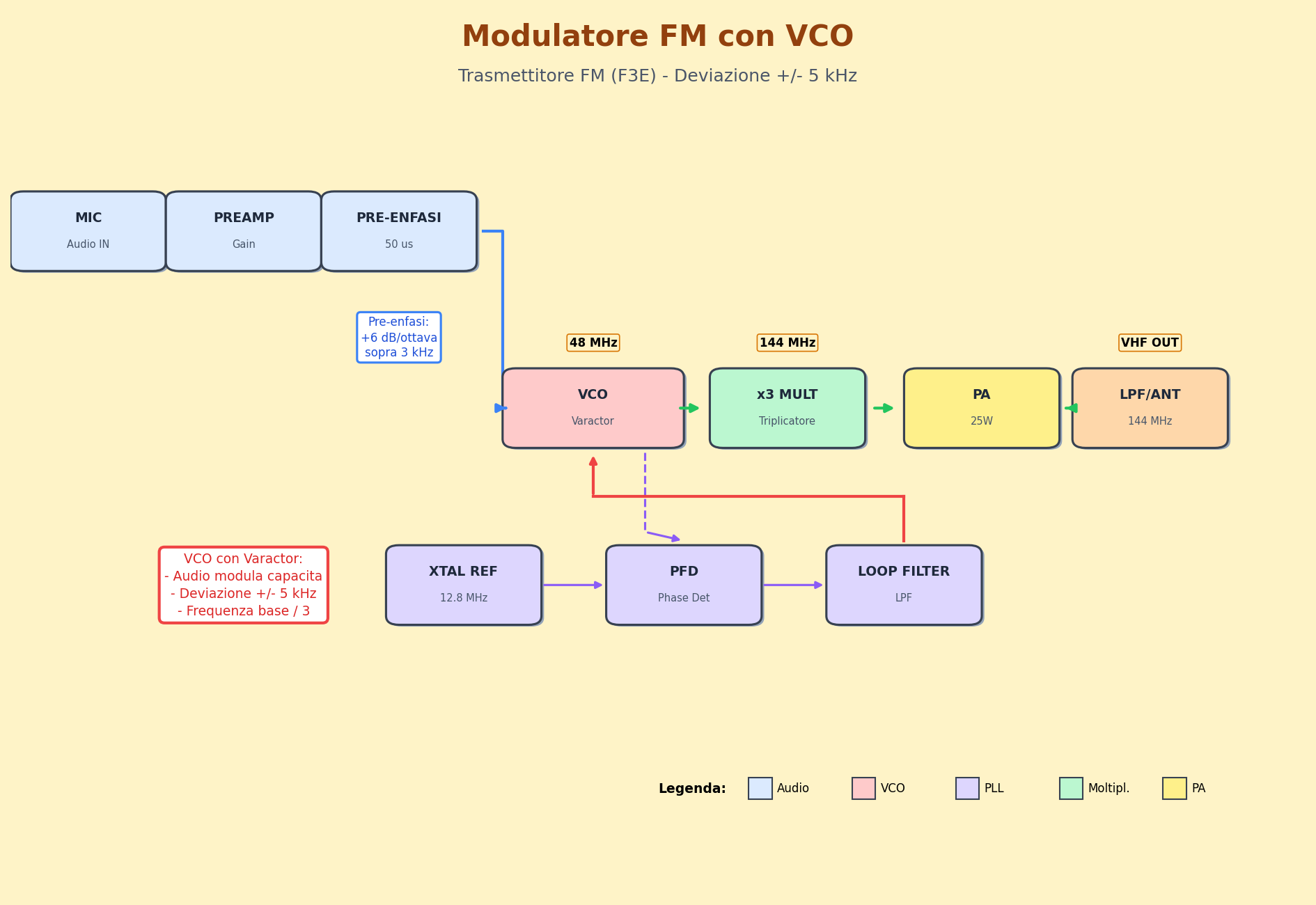

Modulatore FM con VCO

Schema dettagliato del modulatore FM con VCO, PLL e moltiplicatore di frequenza per banda VHF.

Principio di Funzionamento FM​

  1. Oscillatore: Genera portante stabile
  2. Modulatore FM: Varactor o reattanza variabile
  3. Amplificatore: Mantiene deviazione costante
  4. Limitatore: Previene AM indesiderata

Schema a Blocchi FM​

Descrizione dei Blocchi FM​

  • Oscillatore FM: Genera la portante stabile alla frequenza fondamentale (f_RF) che verrà modulata in frequenza.
  • Modulatore Frequenza: Utilizza un varactor per variare la frequenza della portante in proporzione al segnale audio.
  • Sorgente Audio: Fornisce il segnale audio ad ampio spettro (50-15000 Hz) per modulazione FM.
  • Pre-Enfasi: Circuito che aumenta l'ampiezza delle frequenze alte nel segnale audio per ridurre il rumore nel ricevitore.
  • Amplificatore RF: Amplifica il segnale FM modulato mantenendo la deviazione desiderata.
  • Moltiplicatore Frequenza: Moltiplica la frequenza per raggiungere bande VHF/UHF partendo da frequenze più basse.
  • Filtro Passa-Banda: Seleziona la frequenza moltiplicata desiderata eliminando armoniche indesiderate.
  • Amplificatore Potenza: Stadio finale che fornisce potenza elevata per FM, spesso con efficienza maggiore rispetto a SSB.
  • Antenna: Irradia il segnale FM con la sua ampia banda occupata.

Caratteristiche FM​

  • Deviazione: ±5 kHz tipica
  • Banda: 16 kHz (portante + 2 sidebands)
  • Pre-enfasi: Aumento alti per ridurre rumore
  • De-enfasi: Nel ricevitore

Vantaggi FM​

  • Immunità rumore: Migliore dell'AM
  • Fidelità: Audio eccellente
  • Efficienza: Alta per trasmettitori
  • Semplice demodulazione: Discriminatore di frequenza

Svantaggi FM​

  • Banda larga: Richiede più spettro
  • Capture effect: Segnale più forte vince
  • Threshold effect: Sotto soglia rumore aumenta rapidamente

⚡ Amplificatore di Potenza (PA)​

L'amplificatore finale è lo stadio che porta il segnale alla potenza necessaria per la trasmissione.

Schema Amplificatore con Rete di Adattamento​

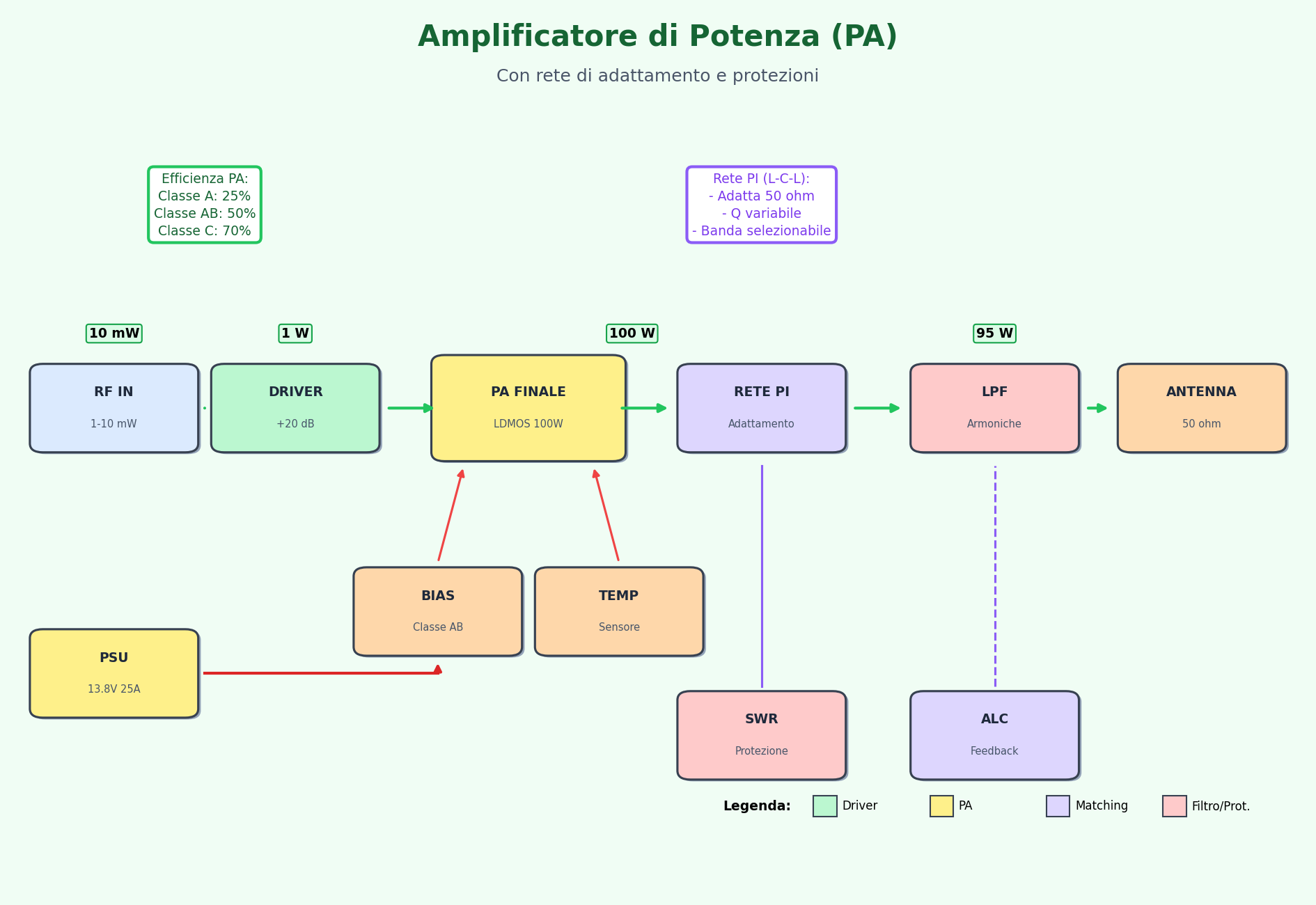

Amplificatore di Potenza

Schema PA con driver, finale LDMOS, rete PI di adattamento e circuiti di protezione (SWR, temperatura, ALC).

Classi di Funzionamento​

  • Classe A: Lineare, efficienza ~25%, per SSB
  • Classe AB: Compromesso, efficienza ~50%, uso generale
  • Classe C: Alta efficienza ~70%, solo FM/CW

🎛️ Sistema ALC (Automatic Level Control)​

L'ALC previene la sovramodulazione e protegge l'amplificatore finale.

Schema Sistema ALC​

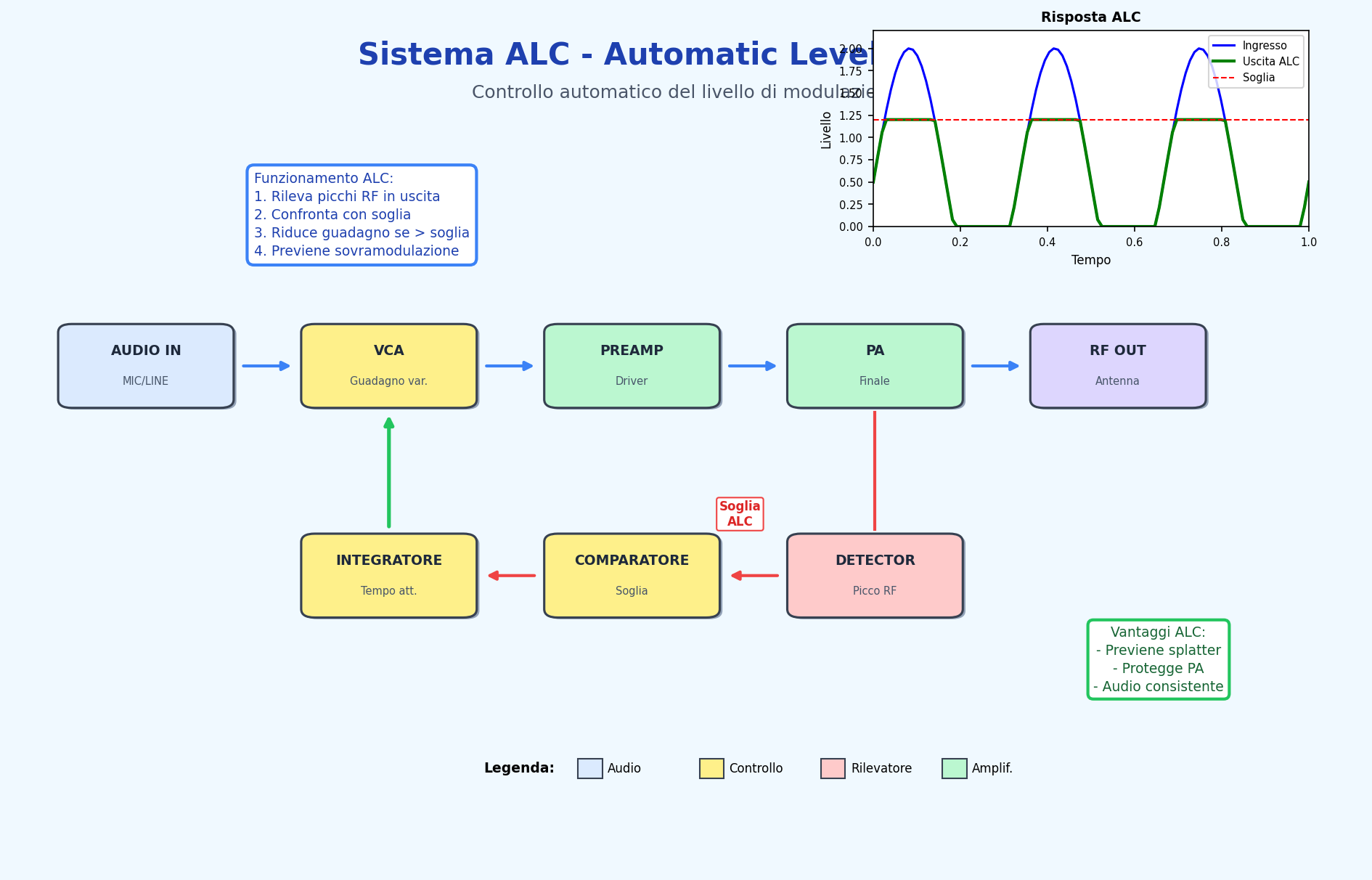

Sistema ALC

Loop di controllo ALC: rileva i picchi RF, confronta con soglia e regola il guadagno per prevenire distorsione.

Funzioni dell'ALC​

  • Prevenzione splatter: Evita emissioni fuori banda
  • Protezione PA: Limita la potenza massima
  • Audio consistente: Livello uniforme in uscita

📊 Confronto tra Modulazioni​

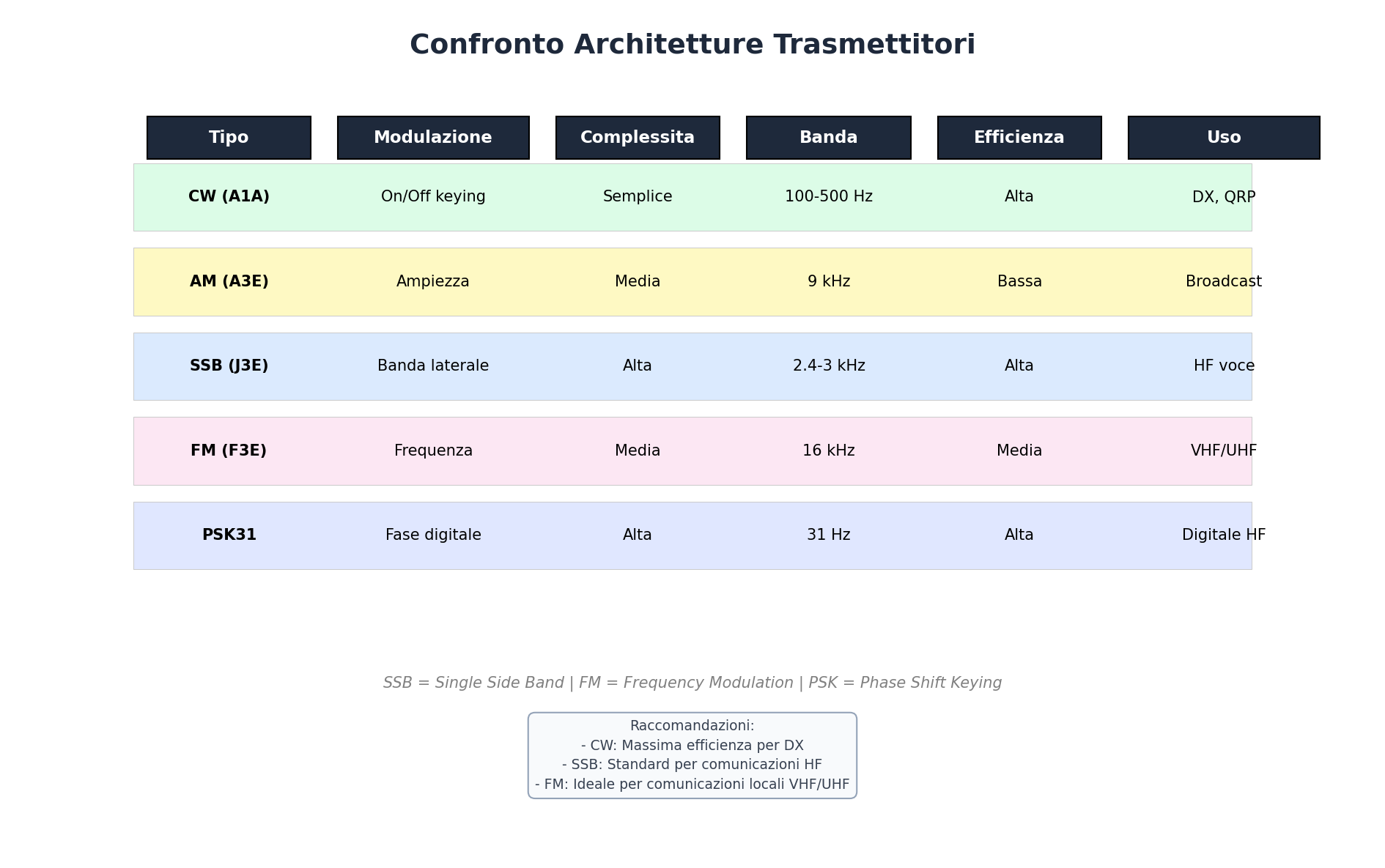

Confronto Trasmettitori

Tabella comparativa delle diverse architetture di trasmettitori radioamatoriali.

CaratteristicaCWSSBFM
Banda0.1-0.5 kHz3 kHz16 kHz
EfficienzaEccellenteBuonaMedia
ComplessitàBassaAltaMedia
Qualità AudioN/AEccellenteBuona
Uso RadioamatoriContesti, DXVoce HFVoce VHF/UHF

🎯 Applicazioni Radioamatoriali​

CW (Telegrafia)​

  • DX (distanza): Miglior rapporto segnale/rumore
  • Bassa potenza: QRP eccellente
  • Condizioni difficili: Penetra meglio le perturbazioni

SSB (Voce HF)​

  • Comunicazioni voce: Standard per 80-10m
  • Portata mondiale: Buon compromesso efficienza/qualità
  • Emergenze: Banda stretta permette più stazioni

FM (Voce VHF/UHF)​

  • Comunicazioni locali: Ripetitori, simplex
  • Mobilità: Auto, portatili
  • Gruppi: Chiacchiere locali

🧠 Quiz di Ripasso​

Testa le tue conoscenze sugli schemi a blocchi!

Domanda 1: Quale modulazione ha la banda più stretta?​

  • A) CW
  • B) SSB
  • C) FM
  • D) AM
Risposta

A) CW

CW trasmette solo la portante on/off, banda ~100-500 Hz.

Domanda 2: La SSB sopprime...​

  • A) Entrambe le bande laterali
  • B) La portante e una banda laterale
  • C) Solo la portante
  • D) Tutto tranne una banda laterale
Risposta

B) La portante e una banda laterale

SSB trasmette solo una banda laterale e sopprime la portante.

Domanda 3: Nel trasmettitore FM, la pre-enfasi serve per...​

  • A) Aumentare la potenza
  • B) Ridurre il rumore negli alti
  • C) Ampliare la banda
  • D) Semplificare il ricevitore
Risposta

B) Ridurre il rumore negli alti

La pre-enfasi aumenta gli alti prima della trasmissione.

Domanda 4: Quale modulazione richiede amplificatore lineare?​

  • A) CW
  • B) SSB
  • C) FM
  • D) Tutte
Risposta

B) SSB

SSB richiede amplificazione lineare per evitare distorsione della modulazione.

Domanda 5: La deviazione tipica in FM radioamatoriale VHF è...​

  • A) ±1 kHz
  • B) ±5 kHz
  • C) ±15 kHz
  • D) ±25 kHz
Risposta

B) ±5 kHz

Deviazione standard per FM narrowband in radioamatori.

Conclusione​

Ogni modulazione richiede un'architettura specifica ottimizzata per le sue caratteristiche. CW per semplicità ed efficienza, SSB per comunicazioni voce HF, FM per qualità audio VHF/UHF. Conoscere questi schemi è essenziale per comprendere e costruire trasmettitori efficaci! 📊
