6.2 Caratteristiche delle Antenne: Come Misurare le Performance 📊📈

Benvenuti nell'analisi delle caratteristiche delle antenne! Oltre alla forma fisica, ogni antenna ha proprietà elettriche e radiative che determinano le sue prestazioni. Imparare a comprendere e misurare questi parametri è essenziale per ottimizzare la nostra stazione radioamatoriale. Scopriamo insieme i concetti chiave che rendono un'antenna efficiente o meno!

⚡ Distribuzione della Corrente e della Tensione​

La distribuzione di corrente e tensione lungo un'antenna determina le sue caratteristiche radiative.

Lungo un Dipolo a Mezz'onda​

  • Centro: Corrente massima, tensione minima
  • Estremità: Corrente minima (zero), tensione massima
  • Fase: Corrente e tensione sono sfasate di 90°

Diagramma Distribuzione​

Importanza​

Questa distribuzione crea il campo elettromagnetico che irradia l'energia.

🔌 Impedenza nel Punto di Alimentazione​

L'impedenza è la resistenza apparente vista dal trasmettitore.

Componenti dell'Impedenza​

  • Resistenza di radiazione: Converte energia in onde radio
  • Reattanza: Parte immaginaria (capacitiva/induttiva)

Valori Tipici​

Tipo AntennaImpedenza
Dipolo λ/273 + j0 Ω
Dipolo ripiegato300 + j0 Ω
Verticale λ/436 + j0 Ω
Yagi50-75 Ω

Misura dell'Impedenza​

Usando un analizzatore di antenna o calcolando con formule.

⚡ Impedenza Capacitiva o Induttiva​

Quando un'antenna non è accordata alla frequenza di lavoro, presenta reattanza.

Antenna "Corta" (più corta di λ/2)​

  • Reattanza: Capacitiva (negativa)
  • Comportamento: Come un condensatore
  • Sintomi: SWR alto, potenza riflessa

Antenna "Lunga" (più lunga di λ/2)​

  • Reattanza: Induttiva (positiva)
  • Comportamento: Come una bobina
  • Sintomi: SWR alto, potenza riflessa

Diagramma Reattanza​

📡 Polarizzazione​

La polarizzazione descrive l'orientamento del campo elettrico dell'onda.

Tipi di Polarizzazione​

  • Lineare verticale: Campo elettrico verticale
  • Lineare orizzontale: Campo elettrico orizzontale
  • Circolare: Campo elettrico ruota (destra/sinistra)
  • Ellittica: Combinazione dei due

Importanza​

  • Compatibilità: TX e RX devono avere stessa polarizzazione
  • Propagazione: Diversi comportamenti atmosferici
  • Applicazioni: Satellite richiede circolare

Esempio Pratico​

Antenna verticale → polarizzazione verticale (buona per onde di suolo) Antenna orizzontale → polarizzazione orizzontale (buona per E-sporadiche)

📈 Guadagno d'Antenna​

Il guadagno misura quanto l'antenna concentra l'energia in una direzione.

Definizione​

Guadagno = Potenza irradiata massima / Potenza irradiata da antenna isotropica

Unità​

  • dBi: Riferito ad antenna isotropica
  • dBd: Riferito a dipolo (dBd = dBi - 2.15)

Valori Tipici​

Tipo AntennaGuadagno
Dipolo λ/22.15 dBi (0 dBd)
Yagi 3 elementi7-8 dBi
Yagi 5 elementi9-10 dBi
Paraboloide 2m25-30 dBi

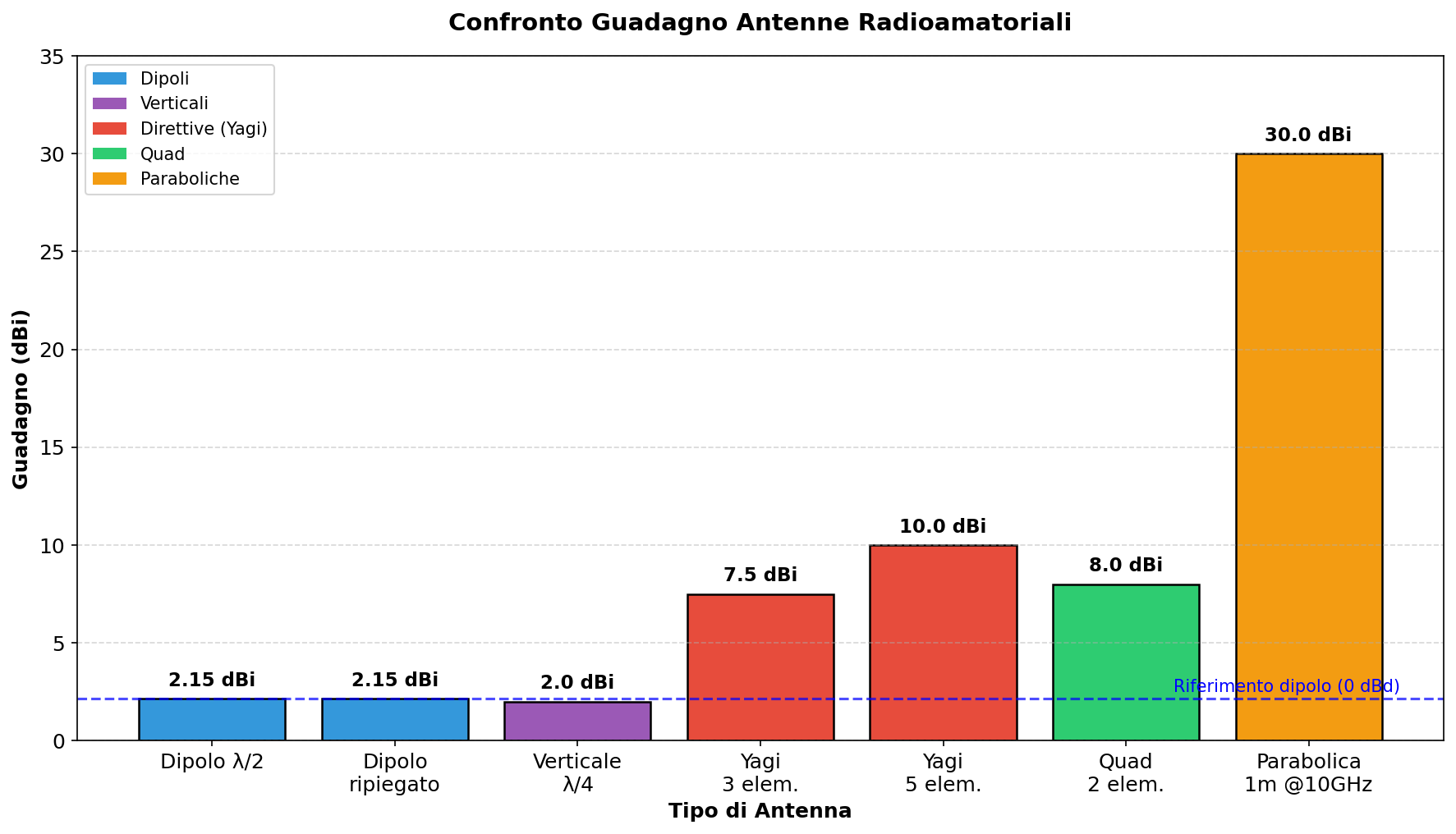

Confronto Visuale Guadagni​

Confronto guadagno antenne

Confronto del guadagno (dBi) tra i principali tipi di antenne radioamatoriali.

Formula Guadagno​

G = 10 log₁₀(P_max / P_isotropica)

⚡ Potenza Equivalente Irradiata (E.R.P.)​

L'E.R.P. è la potenza apparente irradiata da un'antenna.

Calcolo​

E.R.P. = Potenza di ingresso × Guadagno dell'antenna

Esempio​

Trasmettitore 100W + antenna 6 dBi guadagno: E.R.P. = 100W × 4 = 400W (6 dBi = 4 volte)

Importanza​

L'E.R.P. determina la copertura effettiva del segnale.

📊 Rapporto Avanti-Dietro​

Il front-to-back ratio misura la direttività di un'antenna.

Definizione​

F/B = Potenza avanti / Potenza dietro (dB)

Valori Tipici​

  • Dipolo: 0 dB (omnidirezionale)
  • Yagi 3 elementi: 15-20 dB
  • Yagi 5 elementi: 20-25 dB
  • Beam: 25-35 dB

Importanza​

Alto F/B significa meno interferenze ai vicini e migliore DX.

📐 Diagrammi d'Irradiazione​

I diagrammi di radiazione mostrano come l'antenna irradia l'energia.

Piani di Misura​

  • Piano orizzontale: Direttività azimuth (360°)
  • Piano verticale: Angolo elevazione (0-90°)

Tipi di Diagramma​

  • Polare: Mostra intensità vs angolo
  • Cartesiano: 3D per visione completa
  • Azimuth: Solo piano orizzontale

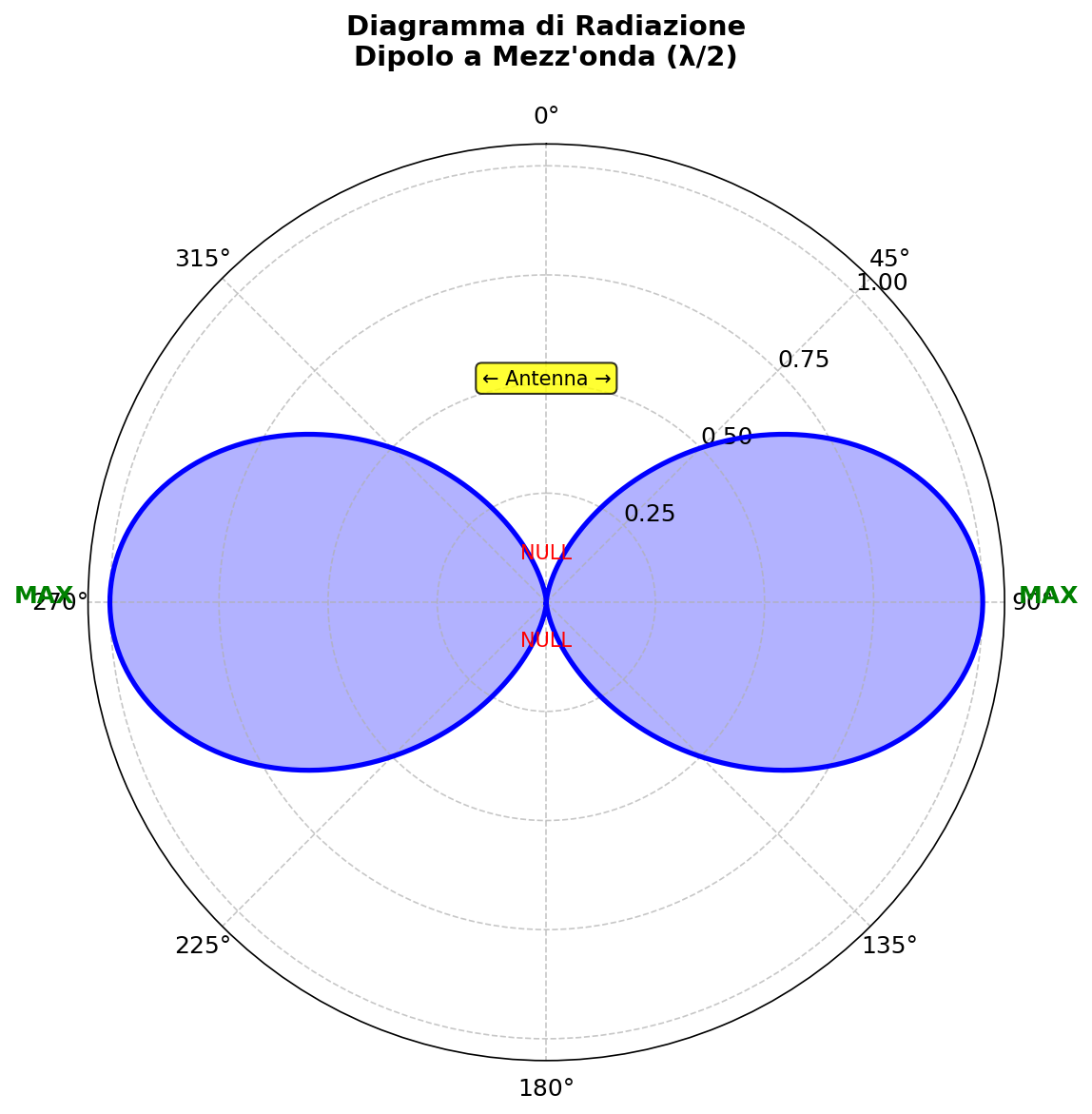

Diagramma Esempio: Dipolo Orizzontale​

Esempi Pratici di Diagrammi di Radiazione​

AntennaPatternCaratteristica
DipoloFigura 8Bidirezionale

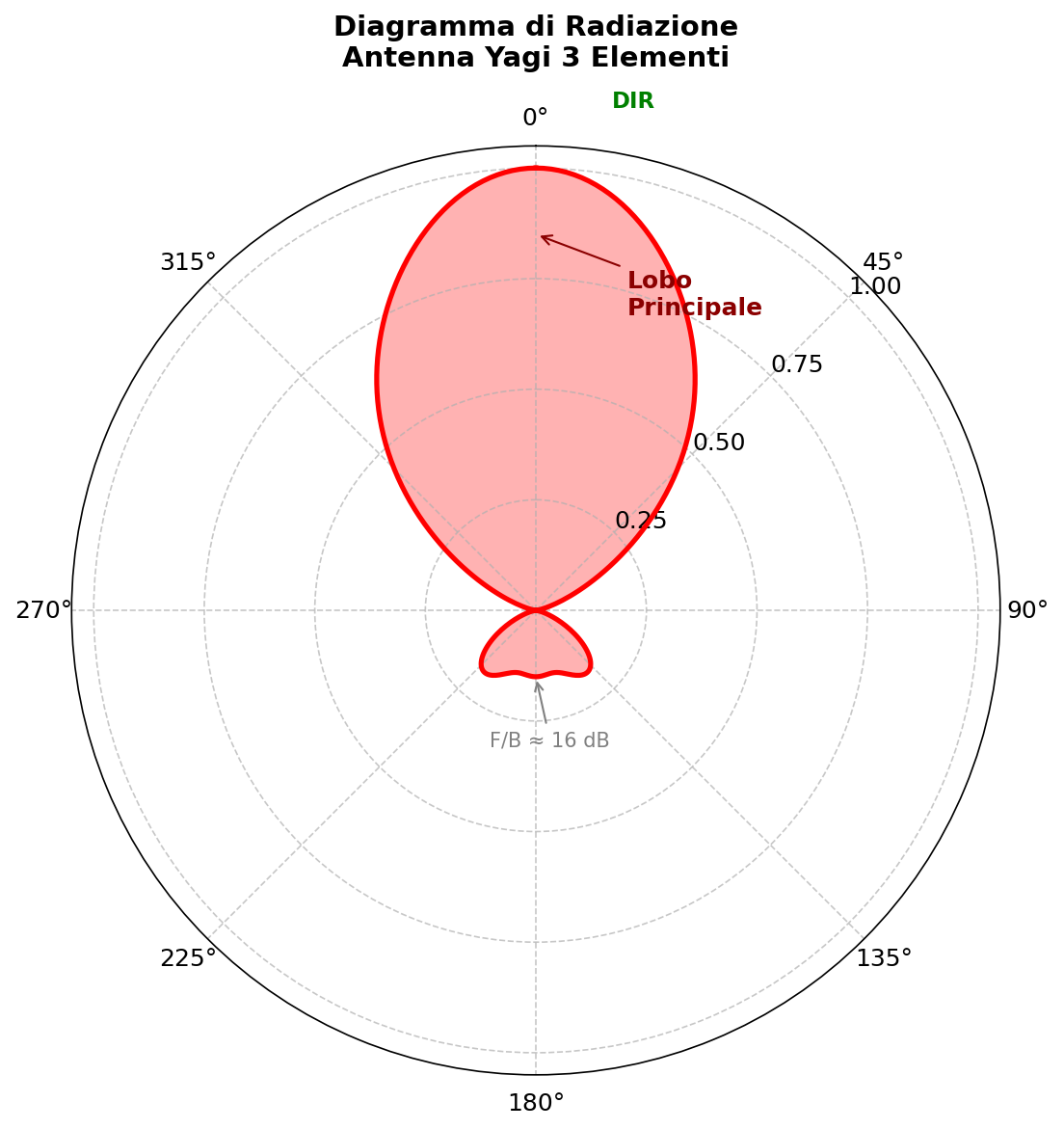

YagiDirettivoAlta direttività

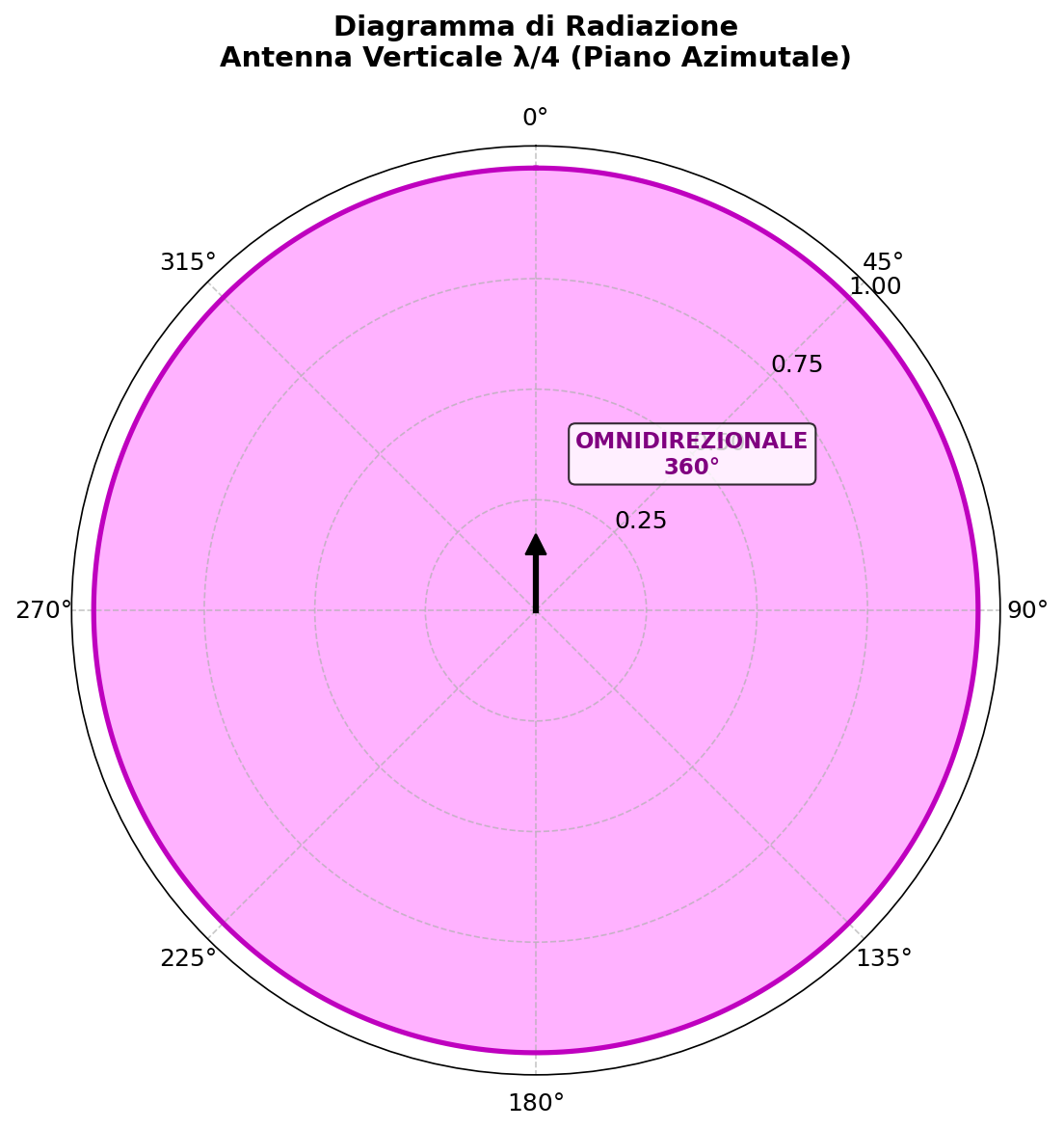

VerticaleCircolareOmnidirezionale

Lettura dei Diagrammi​

  • Lobi principali: Direzioni di massima radiazione
  • Lobi secondari: Radiazioni parassite
  • Angolo di fascio: Larghezza del lobo principale

🧠 Quiz di Ripasso​

Testa le tue conoscenze sulle caratteristiche delle antenne!

Domanda 1: Dove si trova la corrente massima lungo un dipolo a mezz'onda?​

  • A) Alle estremità
  • B) Al centro
  • C) A λ/4 dai capi
  • D) Ovunque uguale
Risposta

B) Al centro

In un dipolo a mezz'onda, la corrente è massima al centro e minima (zero) alle estremità.

Domanda 2: Qual è l'impedenza tipica di un dipolo a mezz'onda?​

  • A) 50 ohm
  • B) 73 ohm
  • C) 300 ohm
  • D) 600 ohm
Risposta

B) 73 ohm

Un dipolo a mezz'onda ha impedenza di radiazione di circa 73 ohm.

Domanda 3: Cosa indica una reattanza capacitiva in un'antenna?​

  • A) Antenna troppo lunga
  • B) Antenna troppo corta
  • C) Antenna accordata
  • D) Antenna con perdite
Risposta

B) Antenna troppo corta

Un'antenna più corta della lunghezza di risonanza presenta reattanza capacitiva.

Domanda 4: Quale unità misura il guadagno d'antenna?​

  • A) Watt
  • B) Volt
  • C) dBi
  • D) Ohm
Risposta

C) dBi

Il guadagno si misura in dBi (decibel rispetto ad antenna isotropica).

Domanda 5: Cosa misura il rapporto avanti-dietro (F/B)?​

  • A) Guadagno totale
  • B) Direttività frontale vs posteriore
  • C) Impedenza
  • D) Polarizzazione
Risposta

B) Direttività frontale vs posteriore

Il F/B misura quanto l'antenna irradia più avanti che dietro, in dB.

Conclusione​

Comprendere le caratteristiche delle antenne significa poter scegliere e ottimizzare il sistema di radiazione perfetto per le proprie esigenze. Dai diagrammi di radiazione al calcolo del guadagno, ogni parametro contribuisce alle prestazioni complessive della stazione. Una buona antenna è la base di ogni comunicazione di successo! 📊📈
