10. Protezione Elettrica: Sicurezza Prima di Tutto ⚡🛡️

Benvenuti nel cruciale mondo della protezione elettrica! Come radioamatori, lavoriamo con apparecchiature che possono essere pericolose se non maneggiate correttamente. La protezione elettrica non è solo una questione di sopravvivenza, ma anche di responsabilità verso gli altri. Scopriamo insieme come proteggere noi stessi, le nostre attrezzature e l'ambiente dalle insidie elettriche!

👤 Il Corpo Umano e l'Elettricità​

Il nostro corpo è un conduttore elettrico eccellente! L'acqua nei tessuti (circa 70% del peso corporeo) rende possibile il passaggio della corrente.

Effetti della Corrente sul Corpo Umano​

Corrente (mA)Effetto sul Corpo
0.5-2Soglia di percezione (formicolio)
5-10Dolore muscolare, impossibilità di rilasciare
20-50Difficoltà respiratorie, irregolarità cardiache
100-200Fibrillazione ventricolare (morte)
2000+Arresto cardiaco immediato

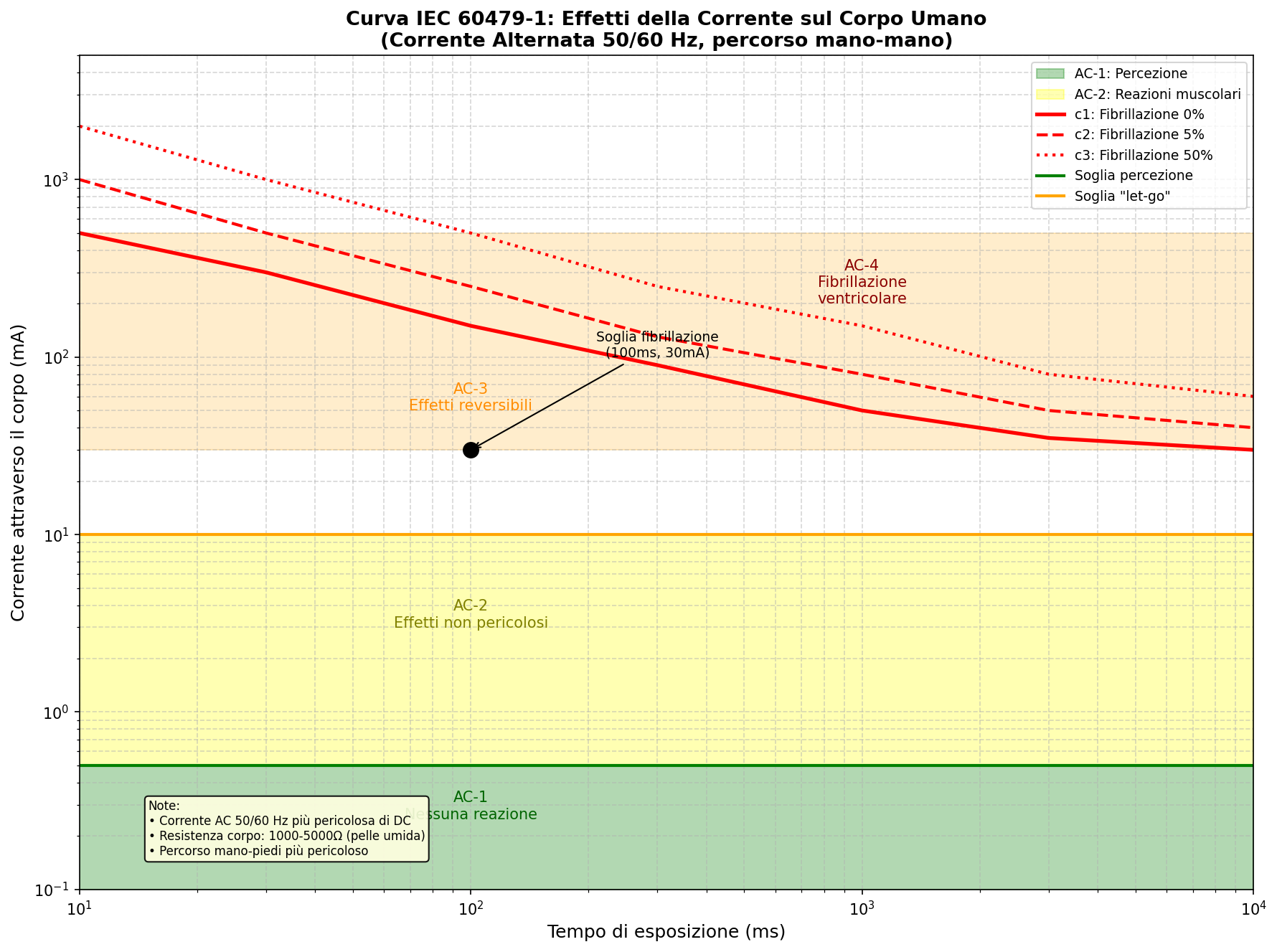

Curva IEC 60479-1​

La norma IEC definisce le zone di pericolosità in funzione di corrente e tempo di esposizione.

Curva IEC effetti corrente

La curva IEC mostra come correnti oltre 30mA per tempi superiori a 100ms possono causare fibrillazione ventricolare.

Percorsi della Corrente nel Corpo​

La corrente segue il percorso di minor resistenza:

  • Mano-mano: Attraverso il torace (pericoloso!)
  • Mano-piedi: Attraverso il cuore (molto pericoloso!)
  • Piede-piede: Meno critico

Diagramma Effetti della Corrente​

Fattori di Rischio​

  • Frequenza: La corrente alternata 50/60 Hz è più pericolosa della continua
  • Durata: Più lunga è l'esposizione, più grave il danno
  • Resistenza cutanea: Pelle umida = minor resistenza = maggior corrente
  • Stato di salute: Problemi cardiaci aumentano il rischio

🔌 Sistemi di Alimentazione Sicuri​

I radioamatori utilizzano diversi sistemi di alimentazione, ognuno con rischi specifici.

Alimentazione da Rete Elettrica​

Pericoli principali:

  • Contatto diretto: Tocco di parti sotto tensione
  • Contatto indiretto: Guasto che mette sotto tensione parti normalmente a terra
  • Arco elettrico: Scarica tra conduttori

Protezioni Fondamentali​

  1. Interruttore Differenziale (ID): Rileva squilibri di corrente
  2. Interruttore Magnetotermico: Protegge da sovraccarichi e cortocircuiti
  3. Messa a Terra: Scarica le tensioni di guasto
  4. Isolamento Doppio: Strato isolante supplementare

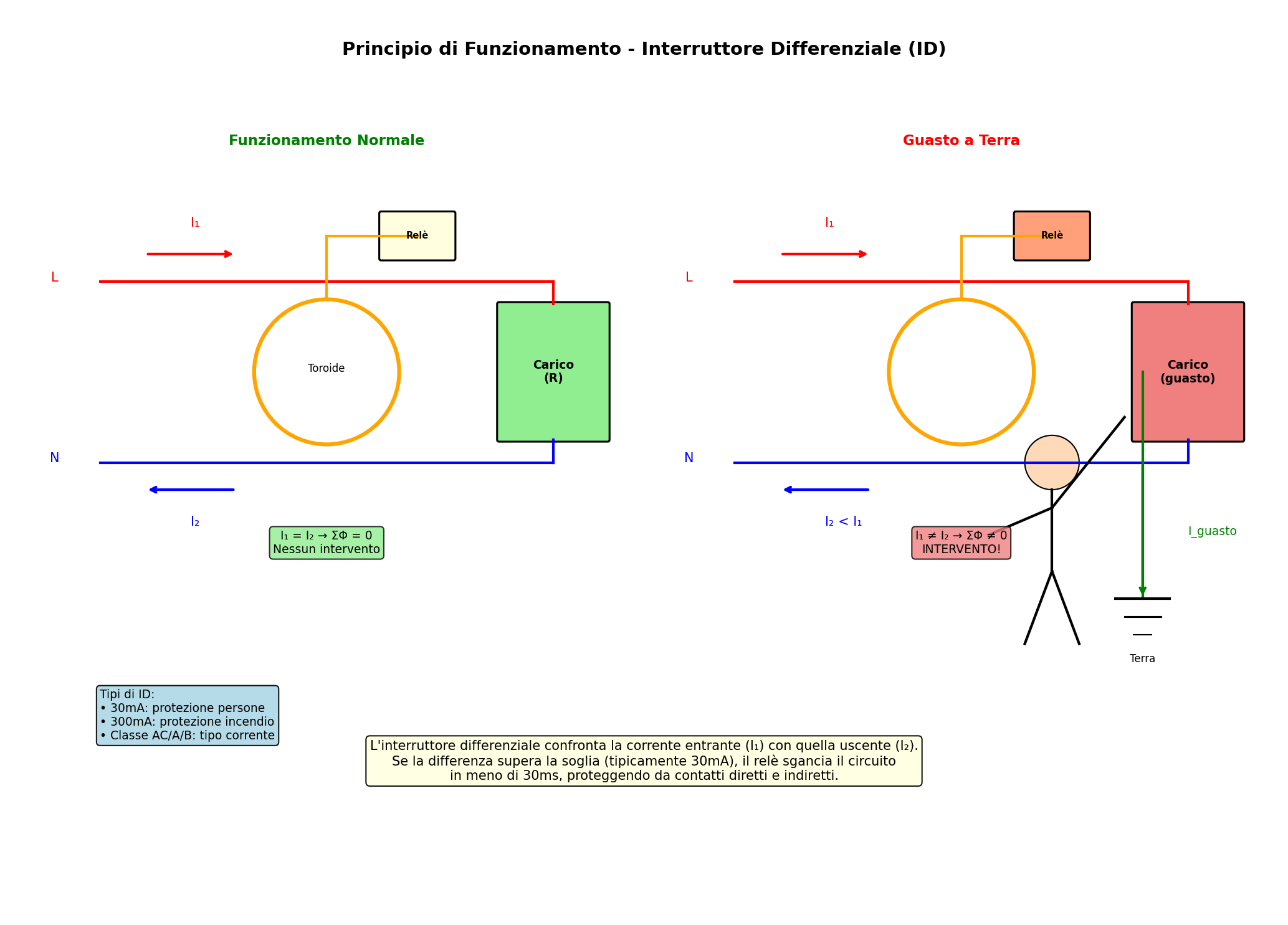

Schema Funzionamento Interruttore Differenziale​

Schema differenziale

L'interruttore differenziale confronta corrente entrante e uscente: se la differenza supera 30mA, sgancia in meno di 30ms.

Diagramma Sistema di Alimentazione Sicuro​

Alimentatori Switching vs Lineari​

TipoVantaggi SicurezzaSvantaggi Sicurezza
LineareIsolamento galvanico, sovraccarico limitatoPeso elevato, calore
SwitchingEfficienza, isolamentoFiltri EMC complessi, componenti critici

⚡ Alte Tensioni: Gestione del Pericolo​

Le alte tensioni sono presenti in molti circuiti radioamatoriali, specialmente negli stadi finali di potenza.

Classi di Tensione​

  • Bassa Tensione (BT): Fino a 1000V AC / 1500V DC
  • Alta Tensione (AT): Oltre 1000V AC / 1500V DC
  • Molto Alta Tensione (MAT): Oltre 50kV

Rischi nelle Trasmissioni​

Amplificatori di Potenza:

  • Anodo/Drain: Tensioni fino a 3000V in tubi, 500V+ in transistor
  • Linee di alimentazione: Correnti elevate (10-50A)

Antenne:

  • Cariche statiche: Accumulo di elettricità atmosferica
  • Induzione: Campi elettrici indotti

Misure di Sicurezza​

  1. Scariche Capacitive: Condensatori di scarica
  2. Resistori di Sanguinamento: Scaricano tensioni residue
  3. Bloccaggio Interblocchi: Previene acceso con parti esposte
  4. Guanti Dielettrici: Isolamento per manutenzione

Esempio Pratico: Sicurezza in un Amplificatore Lineare​

🌩️ Fulmini: Il Nemico Invisibile​

I fulmini sono scariche elettriche naturali con energia devastante.

Caratteristiche dei Fulmini​

  • Tensione: Fino a 100 milioni di volt
  • Corrente: 10-100 kA (migliaia di ampere!)
  • Durata: 10-100 microsecondi
  • Energia: Equivalente a 1 kg di TNT

Effetti sui Sistemi Radioamatoriali​

  1. Induzione Diretta: Colpisce antenna o struttura
  2. Induzione Indiretta: Campi elettromagnetici inducono tensioni
  3. Sovratensioni: Propagazione lungo linee

Protezione da Fulmini​

1. Parafullmine (Lightning Rod)​

  • Punta metallica sulla sommità dell'edificio
  • Cavo di discesa verso terra
  • Dispersione nel terreno

2. Protezione delle Antenne​

  • Disconnessione automatica: Scaricatori a gas/spark gap
  • Linee bilanciate: Riduzione induttanza comune
  • Messa a terra separata: Per antenna e struttura

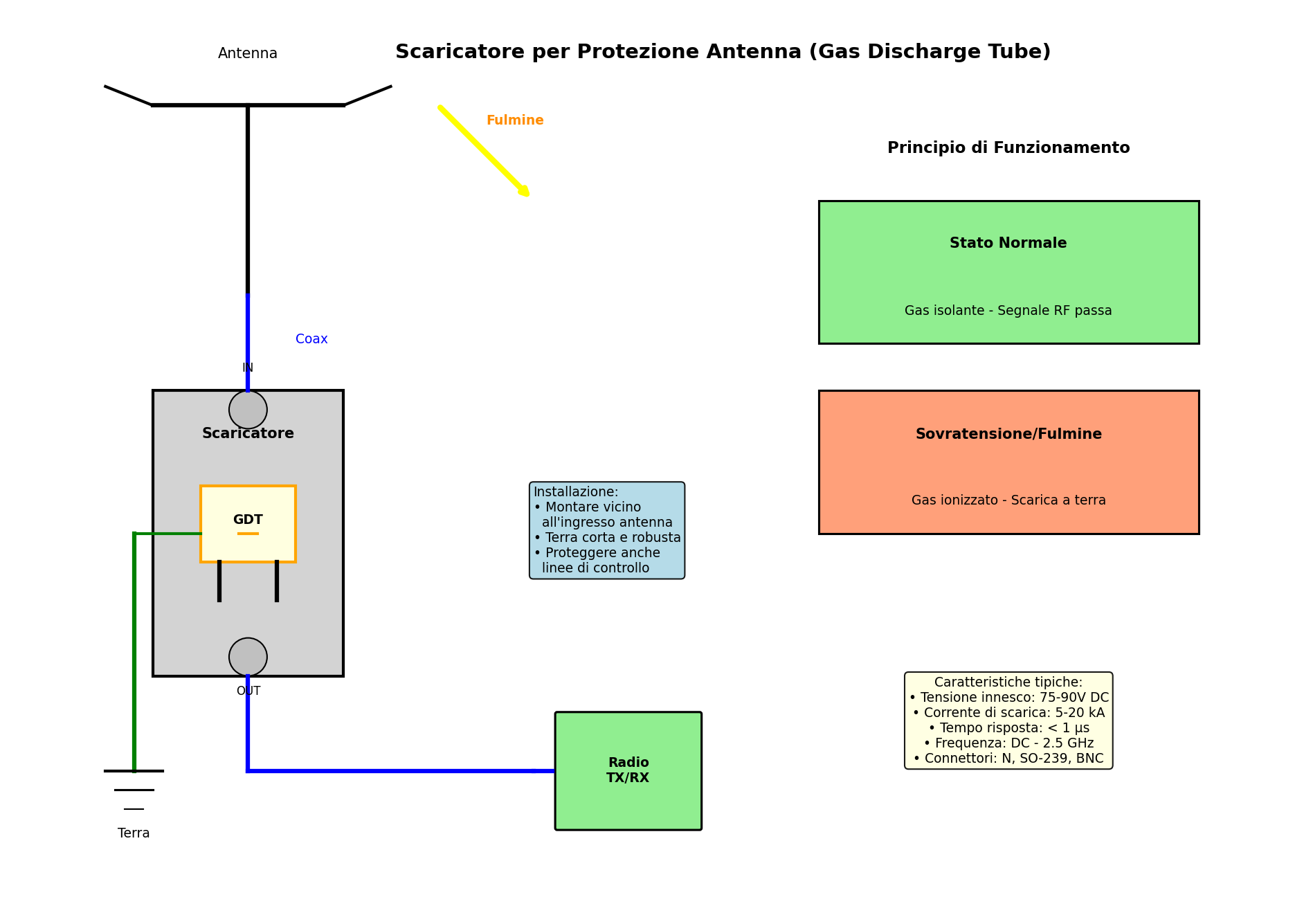

Schema Scaricatore Antenna (Gas Discharge Tube)​

Schema scaricatore

Lo scaricatore a gas ionizza durante sovratensioni, deviando l'energia del fulmine verso terra e proteggendo la radio.

3. Protezione degli Apparati​

  • Filtri di linea: Soppressori di sovratensioni
  • Diodi di protezione: TVS, varistor
  • Isolatori ottici: Separazione galvanica

Diagramma Sistema di Protezione Fulmini​

Esempio di Installazione Sicura​

Configurazione raccomandata per stazione radioamatore:

  • Parafullmine a 2m sopra l'antenna più alta
  • Cavo di rame 16mm² per discesa
  • Terra con 4-6 picchetti da 1.5m
  • Resistenza terra < 10 ohm

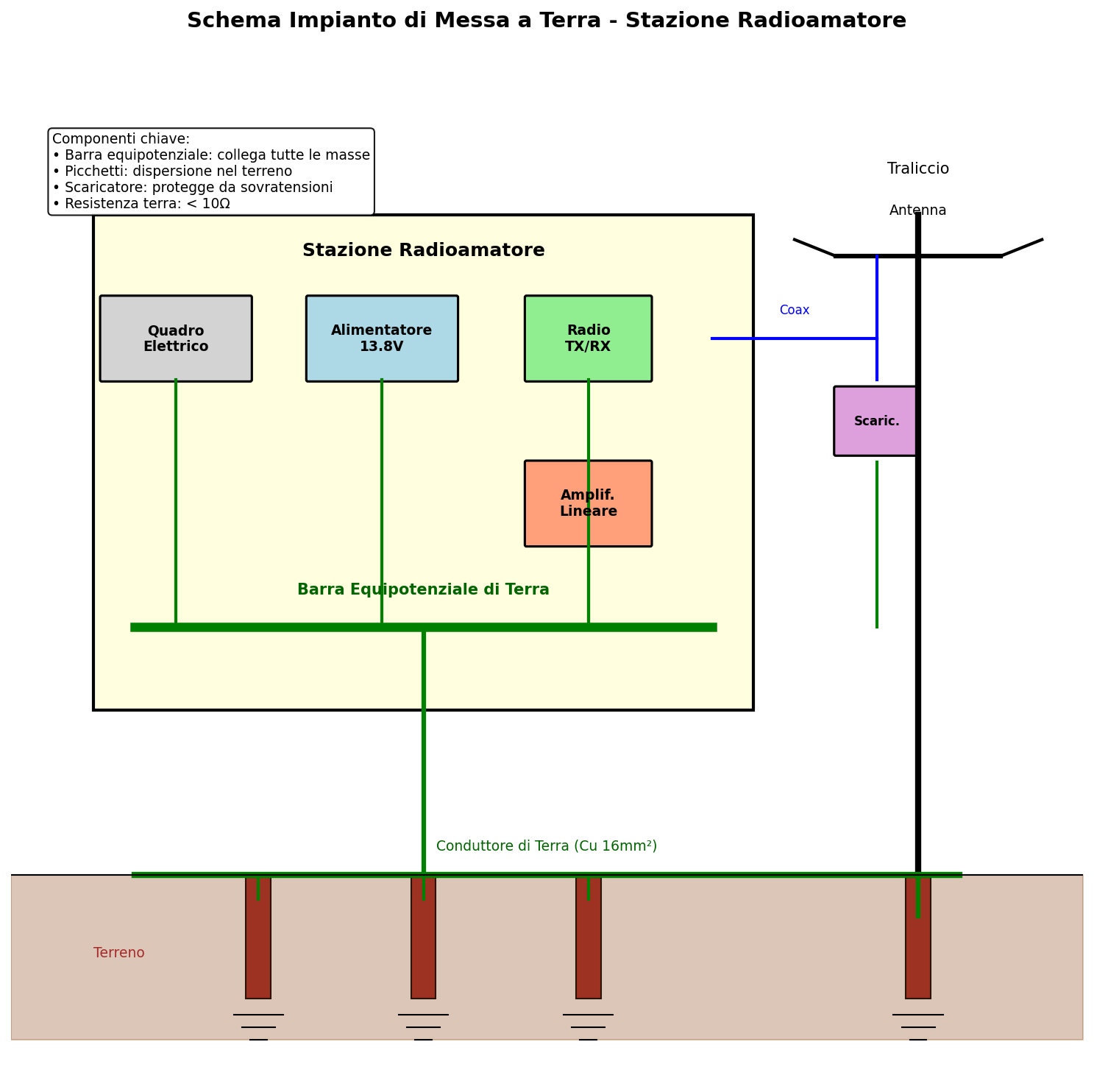

Schema Impianto di Messa a Terra​

Schema messa a terra

Impianto completo: barra equipotenziale, picchetti di dispersione, collegamento traliccio e scaricatore antenna.

🛠️ Procedure di Sicurezza Operative​

Prima di Lavorare​

  1. Spegnere e scollegare: Sempre!
  2. Scaricare condensatori: Usare resistori di scarica
  3. Verificare tensione: Multimetro digitale
  4. Isolare l'area: Segnaletica di pericolo

Durante il Lavoro​

  • Una mano in tasca: Previene circuiti attraverso il cuore
  • Utensili isolati: Manici in gomma
  • Occhiali protettivi: Contro archi elettrici
  • Assistenza: Mai lavorare da soli su circuiti pericolosi

In Caso di Incidente​

  1. Scollegare l'alimentazione: Interruttore principale
  2. Allontanare la vittima: Se sicuro
  3. Chiamare soccorso: 118 in Italia
  4. Rianimazione: RCP se addestrati
  5. Non toccare: Se vittima ancora in contatto

📊 Normative di Sicurezza​

In Italia​

  • CEI 64-8: Impianti elettrici utilizzatori
  • Decreto Legislativo 81/2008: Sicurezza sul lavoro
  • Norme ARI: Specifiche per radioamatori

Certificazioni​

  • IPXX: Protezione contro corpi solidi e liquidi
  • Classe I/II/III: Livelli di isolamento
  • CAT I/II/III/IV: Categorie di sovratensioni per strumenti

🧠 Quiz di Ripasso​

Testa le tue conoscenze sulla protezione elettrica!

Domanda 1: Qual è la corrente più pericolosa per il cuore umano?​

  • A) 1 mA
  • B) 10 mA
  • C) 100 mA
  • D) 1000 mA
Risposta

C) 100 mA

Correnti di 100 mA possono causare fibrillazione ventricolare fatale.

Domanda 2: Cosa fa un interruttore differenziale?​

  • A) Protegge da sovraccarichi
  • B) Rileva correnti di guasto verso terra
  • C) Limita la tensione massima
  • D) Filtra le interferenze
Risposta

B) Rileva correnti di guasto verso terra

L'ID interrompe l'alimentazione quando rileva uno squilibrio tra corrente di andata e ritorno, tipico di contatti indiretti.

Domanda 3: In un amplificatore lineare, cosa scarica i condensatori di filtro dopo lo spegnimento?​

  • A) L'interruttore principale
  • B) Il resistore di sanguinamento
  • C) Il trasformatore
  • D) L'alimentatore switching
Risposta

B) Il resistore di sanguinamento

Questo resistore permette una scarica lenta e sicura delle tensioni residue nei condensatori.

Domanda 4: Qual è la funzione principale di un parafulmine?​

  • A) Attirare i fulmini
  • B) Fornire energia gratuita
  • C) Scaricare a terra le cariche elettriche
  • D) Amplificare i segnali radio
Risposta

C) Scaricare a terra le cariche elettriche

Il parafulmine intercetta le scariche atmosferiche e le convoglia verso terra in sicurezza.

Domanda 5: In caso di folgorazione, la prima azione da compiere è...​

  • A) Iniziare la rianimazione
  • B) Chiamare il medico
  • C) Scollegare l'alimentazione
  • D) Muovere la vittima
Risposta

C) Scollegare l'alimentazione

Prima di tutto bisogna interrompere il contatto con la sorgente di corrente per evitare ulteriori danni.

Conclusione​

La protezione elettrica è fondamentale per ogni radioamatore. Conoscere i rischi, applicare le protezioni appropriate e seguire procedure sicure permette di godere dell'hobby senza pericoli. Ricordate: la sicurezza non è negoziabile! ⚡🛡️
